نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
6003H

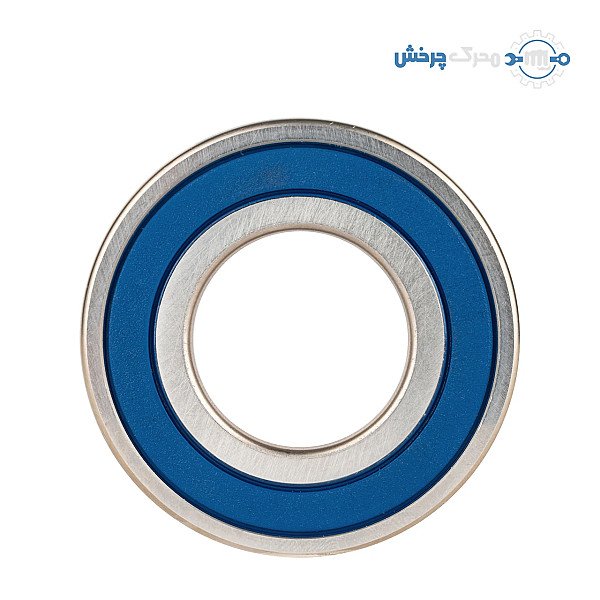

بلبرینگ شیار عمیق استیل TIMKEN کد 6003H
- قطر داخلی
- d17mm
- قطرخارجی
- D35mm
- ضخامت
- B10mm
آب بند: انواع موجود
- بدون آب بند
- 2Z
- 2RS
نوع آب‌بند را هنگام تماس بگویید؛ مثلاً 6003H-2Z.
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- 6003H
- نوع
- بلبرینگ شیار عمیق
- قطرخارجی
- 35 میلیمتر
- قطر داخلی
- 17 میلیمتر
- قفسه
- فولاد زنگ‌نزن
- ضخامت
- 10 میلیمتر
- آب بند
- بدون آب بند 2Z 2RS
- سری ابعادی
- سری 60 (خیلی سبک)
- لقی داخلی
- نرمال (CN)
- گونه‌های ویژه
- روانکار جامد (VSL609) گریس خوراکی (F) روانکار جامد خوراکی (FVSL613)
- بار دینامیکی پایه (C)
- 5.1 کیلونیوتن
- بار استاتیکی پایه (C0)
- 2.61 کیلونیوتن
- سرعت مجاز با گریس
- 19000 دور در دقیقه
- سرعت مجاز با روغن
- 24000 دور در دقیقه
- جنس رینگ‌ها و ساچمه‌ها
- فولاد زنگ‌نزن (AISI 440C)
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ TIMKEN
PDF
۷۶۲ صفحه ۱۰ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ TIMKEN (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ شیار عمیق ضدزنگ 6003H تیمکن (TIMKEN) از فولاد زنگ‌نزن AISI 440C: قطر داخلی 17، قطر خارجی 35 و پهنای 10 میلیمتر، بار دینامیکی پایه 5.1 کیلونیوتن؛ در گونه‌های باز، دو طرف درپوش فلزی (ZZ) و دو طرف لاستیک تماسی (2RS).
بلبرینگ استیل 6003H تیمکن چیست؟
6003H بلبرینگ شیار عمیق ضدزنگ TIMKEN است: رینگ‌ها و ساچمه‌هایش از فولاد زنگ‌نزن مارتنزیتی AISI 440C ساخته شده‌اند (حرف H در کد)، با قطر داخلی 17، قطر خارجی 35 و پهنای 10 میلیمتر. این بلبرینگ برای جاهایی است که آب، بخار، شست‌وشو و مواد شیمیایی ملایم بلبرینگ فولاد کروم را زنگ می‌زنند: صنایع غذایی و نوشیدنی، بسته‌بندی، داروسازی، تجهیزات دریایی و ماشین‌های شست‌وشو. اندازه‌هایش همان اندازه‌های بلبرینگ استاندارد 6003 است و جای آن نصب می‌شود.
مشخصات فنی بلبرینگ 6003H
- قطر داخلی (d): 17 میلیمتر
- قطر خارجی (D): 35 میلیمتر
- پهنا (B): 10 میلیمتر
- بار دینامیکی پایه (C): 5.1 کیلونیوتن
- بار استاتیکی پایه (C0): 2.61 کیلونیوتن
- سرعت مجاز با گریس 19000 و با روغن 24000 دور در دقیقه (برای بلبرینگ باز؛ با کاسه‌نمد تماسی ۵۰ تا ۶۰ درصد آن)
- جنس رینگ‌ها و ساچمه‌ها: فولاد زنگ‌نزن (AISI 440C)
- قفسه: فولاد زنگ‌نزن
فولاد 440C از فولاد کروم بلبرینگ نرم‌تر است، پس بار مجاز بلبرینگ ضدزنگ کمی کمتر از هم‌اندازه‌ی استاندارد است؛ در طراحی، بار دینامیکی بالا را ملاک بگیرید.
کدهای سفارش TIMKEN برای 6003H
تیمکن این اندازه را در 7 کد سفارش می‌سازد: باز، دو طرف درپوش فلزی (ZZ) و دو طرف لاستیک تماسی (2RS)، با لقی داخلی نرمال. پسوندهای F و FVSL613 گریس و روانکار جامد خوراکی‌اند، برای جایی که روانکار ممکن است با مواد غذایی تماس پیدا کند.
| کد سفارش | آب‌بندی | لقی | ویژگی |
|---|---|---|---|
| 6003H | باز | CN | — |
| 6003H/FVSL613 | باز | CN | روانکار جامد خوراکی (FVSL613) |
| 6003H-ZZ/F | ZZ | CN | گریس خوراکی (F) |
| 6003H-2RS | 2RS | CN | — |
| 6003H-2RS/VSL609 | 2RS | CN | روانکار جامد (VSL609) |
| 6003H-2RS/F | 2RS | CN | گریس خوراکی (F) |
| 6003H-2RS/FVSL613 | 2RS | CN | روانکار جامد خوراکی (FVSL613) |
معنی پسوندها
- ZZ: دو درپوش فلزی؛ گردوغبار درشت را بیرون نگه می‌دارد و اصطکاکی ندارد. دمای کار ۵۰- تا ۱۲۰+ درجه.
- 2RS: دو کاسه‌نمد لاستیکی تماسی؛ بهترین آب‌بندی در برابر آب و گرد، با کمی اصطکاک بیشتر و دور مجاز کمتر. دمای کار ۴۰- تا ۱۲۰+ درجه.
- VSL609: روانکار جامد صنعتی (Solid Lube) که فضای خالی بلبرینگ را پر می‌کند؛ برای جایی که گریس شسته می‌شود یا نمی‌شود گریس‌کاری کرد.
- F: گریس خوراکی (Food Grade) برای صنایع غذایی و دارویی.
- FVSL613: روانکار جامد خوراکی (Food Grade Solid Lube).
چطور سفارش بدهیم؟
کد را با پسوندش بگویید، مثل 6003H-2RS؛ برای صنایع غذایی گونه‌ی با گریس خوراکی (F) را بخواهید. اگر کد بلبرینگ قبلی خوانا نیست، قطر داخلی، قطر خارجی و پهنای آن را اندازه بگیرید.
نکته‌های نصب
- بلبرینگ را با فشار یکنواخت روی رینگی جا بزنید که انطباقش سفت است؛ ضربه از روی ساچمه‌ها شیارها را خال می‌اندازد.
- در خط‌هایی که مدام شسته می‌شوند گونه‌ی دوطرف کاسه‌نمد (2RS) را به کار ببرید تا آب و مواد شوینده به داخل نرود.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
هم‌اندازه در برندهای دیگر
همین اندازه (17 × 35 × 10) را در این کالاها هم داریم:
