نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
6030

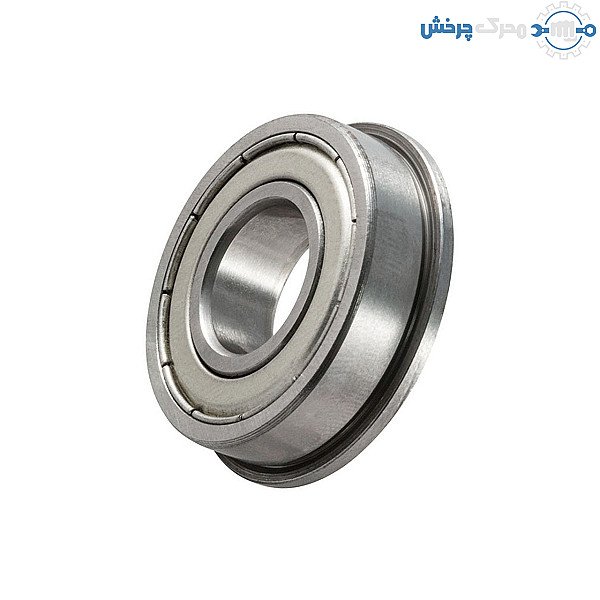

بلبرینگ شیار عمیق TIMKEN کد 6030
- قطر داخلی
- d150mm
- قطر خارجی
- D225mm
- ضخامت
- B35mm
آب بند: انواع موجود
- بدون آب بند
- 2Z
- 2RS
نوع آب‌بند را هنگام تماس بگویید؛ مثلاً 6030-2Z.
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 6030
- نوع
- بلبرینگ شیار عمیق
- قطر خارجی
- 225 میلیمتر
- قطر داخلی
- 150 میلیمتر
- قفسه
- فولادی، برنجی (MB)
- ضخامت
- 35 میلیمتر
- آب بند
- بدون آب بند 2Z 2RS
- سری ابعادی
- سری 60 (خیلی سبک)
- لقی داخلی
- نرمال (CN) C3
- گونه‌های ویژه
- قفسه برنجی (MB)
- بار دینامیکی پایه (C)
- 131.7 کیلونیوتن
- بار استاتیکی پایه (C0)
- 124.5 کیلونیوتن
- سرعت مجاز با گریس
- 3600 دور در دقیقه
- سرعت مجاز با روغن
- 5200 دور در دقیقه
- شعاع گوشه (rs min)
- 2.1 میلیمتر
- وزن تقریبی
- 4.9 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها
- فولاد کروم (52100)
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ TIMKEN
PDF
۷۶۲ صفحه ۱۰ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ TIMKEN (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ شیار عمیق 6030 تیمکن (TIMKEN) از سری 60 (خیلی سبک): قطر داخلی 150، قطر خارجی 225 و پهنای 35 میلیمتر، بار دینامیکی پایه 131.7 و استاتیکی 124.5 کیلونیوتن؛ در گونه‌های باز، دو طرف درپوش فلزی (ZZ) و دو طرف لاستیک تماسی (2RS) و با لقی داخلی نرمال و C3.
بلبرینگ 6030 تیمکن چیست؟
6030 بلبرینگ شیار عمیق تک‌ردیفه‌ی TIMKEN از سری 60 (خیلی سبک) است: قطر داخلی 150، قطر خارجی 225 و پهنای 35 میلیمتر. شیارهای عمیق رینگ‌ها بار شعاعی و مقداری بار محوری در هر دو جهت را می‌گیرند و بلبرینگ با اصطکاک کم و بی‌صدا در دور بالا کار می‌کند. در سری 60 مقطع رینگ‌ها از سری 62 کوچک‌تر است: با همان قطر داخلی، قطر خارجی و پهنای کمتر، وزن و جای کمتر و بار مجاز کمتری دارد. بلبرینگ‌های شیار عمیق تیمکن طبق استاندارد ISO ساخته می‌شوند و با هم‌اندازه‌های متریک برندهای دیگر جابه‌جا می‌شوند.
مشخصات فنی بلبرینگ 6030
- قطر داخلی (d): 150 میلیمتر
- قطر خارجی (D): 225 میلیمتر
- پهنا (B): 35 میلیمتر
- شعاع گوشه (rs min): 2.1 میلیمتر
- بار دینامیکی پایه (C): 131.7 کیلونیوتن
- بار استاتیکی پایه (C0): 124.5 کیلونیوتن
- سرعت مجاز با گریس 3600 و با روغن 5200 دور در دقیقه (برای بلبرینگ باز؛ با کاسه‌نمد تماسی ۵۰ تا ۶۰ درصد آن)
- وزن تقریبی: 4.9 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها: فولاد کروم (52100)
- قفسه: فولادی و برنجی (MB)
کدهای سفارش TIMKEN برای 6030
تیمکن این اندازه را در 8 کد سفارش می‌سازد: باز، دو طرف درپوش فلزی (ZZ) و دو طرف لاستیک تماسی (2RS)، با لقی داخلی نرمال و C3. پسوند هر کد آب‌بندی، لقی و ویژگی‌های دیگر را می‌گوید و کدهای یک اندازه با پسوند متفاوت جای هم را نمی‌گیرند.
| کد سفارش | آب‌بندی | لقی | ویژگی |
|---|---|---|---|
| 6030 | باز | CN | — |
| 6030-C3 | باز | C3 | — |
| 6030MB | باز | CN | قفسه برنجی (MB) |
| 6030MB-C3 | باز | C3 | قفسه برنجی (MB) |
| 6030-ZZ | ZZ | CN | — |
| 6030-ZZ-C3 | ZZ | C3 | — |
| 6030-2RS | 2RS | CN | — |
| 6030-2RS-C3 | 2RS | C3 | — |
معنی پسوندها
- ZZ: دو درپوش فلزی؛ گردوغبار درشت را بیرون نگه می‌دارد و اصطکاکی ندارد. دمای کار ۵۰- تا ۱۲۰+ درجه.
- 2RS: دو کاسه‌نمد لاستیکی تماسی؛ بهترین آب‌بندی در برابر آب و گرد، با کمی اصطکاک بیشتر و دور مجاز کمتر. دمای کار ۴۰- تا ۱۲۰+ درجه.
- MB: قفسه‌ی برنجی تراشکاری‌شده که روی رینگ داخلی هدایت می‌شود.
- C3: لقی داخلی بیشتر از نرمال؛ برای انطباق‌های سفت و کار در دمای بالا (مثل الکتروموتورها).
روانکاری
بلبرینگ باز و بلبرینگ با یک درپوش یا یک کاسه‌نمد فقط با روغن ضدزنگ از کارخانه می‌آیند و پیش از کار باید روانکاری شوند. بلبرینگ‌های دوطرف بسته (ZZ، 2RS و 2RZ) از کارخانه با گریس Mobil Polyrex EM (پایه‌ی پلی‌اوره، دمای ۲۹- تا ۱۷۷+ درجه، مقاوم در برابر آب) به اندازه‌ی ۳۰ تا ۵۰ درصد فضای خالی پر شده‌اند و گریس دوباره نمی‌خواهند.
چطور سفارش بدهیم؟
کد را با پسوندش بگویید، مثل 6030-ZZ-C3. اگر کد بلبرینگ قبلی خوانا نیست، قطر داخلی، قطر خارجی و پهنای آن را با کولیس اندازه بگیرید و نوع درپوش یا کاسه‌نمدش را بگویید تا کد درست را پیدا کنیم.
نکته‌های نصب
- بلبرینگ را با فشار یکنواخت روی رینگی جا بزنید که انطباقش سفت است (معمولاً رینگ داخلی روی محور)؛ نیرویی که از رینگ دیگر و از روی ساچمه‌ها رد شود شیارها را خال می‌اندازد.
- محور و محفظه را تمیز و بی‌پلیسه نگه دارید و بلبرینگ را تا لحظه‌ی نصب در بسته‌ی خودش بگذارید.
- بلبرینگ آب‌بندی‌شده را با شعله گرم نکنید؛ لاستیک کاسه‌نمد تا ۱۲۰ درجه دوام دارد.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
