نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
61830

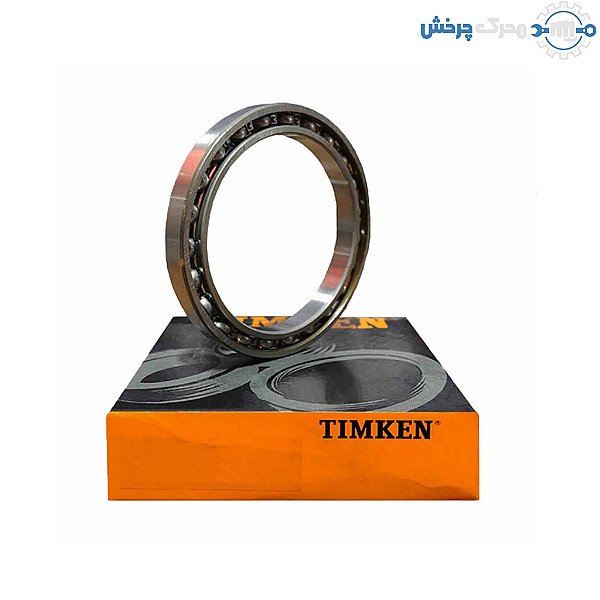

بلبرینگ شیار عمیق TIMKEN کد 61830
- قطر داخلی
- d150mm
- قطر خارجی
- D190mm
- ضخامت
- B20mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 61830
- نوع
- بلبرینگ شیار عمیق
- قطر خارجی
- 190 میلیمتر
- قطر داخلی
- 150 میلیمتر
- قفسه
- فولادی
- ضخامت
- 20 میلیمتر
- آب بند
- بدون آب بند
- سری ابعادی
- سری 618 (جدار نازک)
- لقی داخلی
- نرمال (CN) C3
- بار دینامیکی پایه (C)
- 49.1 کیلونیوتن
- بار استاتیکی پایه (C0)
- 57.1 کیلونیوتن
- سرعت مجاز با گریس
- 3000 دور در دقیقه
- سرعت مجاز با روغن
- 3700 دور در دقیقه
- شعاع گوشه (rs min)
- 1.1 میلیمتر
- وزن تقریبی
- 1.17 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها
- فولاد کروم (52100)
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ TIMKEN
PDF
۷۶۲ صفحه ۱۰ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ TIMKEN (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ شیار عمیق 61830 تیمکن (TIMKEN) از سری 618 (جدار نازک): قطر داخلی 150، قطر خارجی 190 و پهنای 20 میلیمتر، بار دینامیکی پایه 49.1 و استاتیکی 57.1 کیلونیوتن؛ در گونه‌های باز و با لقی داخلی نرمال و C3.
بلبرینگ 61830 تیمکن چیست؟
61830 بلبرینگ شیار عمیق تک‌ردیفه‌ی TIMKEN از سری 618 (جدار نازک) است: قطر داخلی 150، قطر خارجی 190 و پهنای 20 میلیمتر. شیارهای عمیق رینگ‌ها بار شعاعی و مقداری بار محوری در هر دو جهت را می‌گیرند و بلبرینگ با اصطکاک کم و بی‌صدا در دور بالا کار می‌کند. سری 618 جدار نازک است: نسبت به قطر داخلی، قطر خارجی و پهنای کمی دارد و برای جای تنگ و وزن کم ساخته شده است. بلبرینگ‌های شیار عمیق تیمکن طبق استاندارد ISO ساخته می‌شوند و با هم‌اندازه‌های متریک برندهای دیگر جابه‌جا می‌شوند.
مشخصات فنی بلبرینگ 61830
- قطر داخلی (d): 150 میلیمتر
- قطر خارجی (D): 190 میلیمتر
- پهنا (B): 20 میلیمتر
- شعاع گوشه (rs min): 1.1 میلیمتر
- بار دینامیکی پایه (C): 49.1 کیلونیوتن
- بار استاتیکی پایه (C0): 57.1 کیلونیوتن
- سرعت مجاز با گریس 3000 و با روغن 3700 دور در دقیقه (برای بلبرینگ باز؛ با کاسه‌نمد تماسی ۵۰ تا ۶۰ درصد آن)
- وزن تقریبی: 1.17 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها: فولاد کروم (52100)
- قفسه: فولادی
کدهای سفارش TIMKEN برای 61830
تیمکن این اندازه را در 2 کد سفارش می‌سازد: باز، با لقی داخلی نرمال و C3. پسوند هر کد آب‌بندی، لقی و ویژگی‌های دیگر را می‌گوید و کدهای یک اندازه با پسوند متفاوت جای هم را نمی‌گیرند.
| کد سفارش | آب‌بندی | لقی | ویژگی |
|---|---|---|---|
| 61830 | باز | CN | — |
| 61830-C3 | باز | C3 | — |
معنی پسوندها
- C3: لقی داخلی بیشتر از نرمال؛ برای انطباق‌های سفت و کار در دمای بالا (مثل الکتروموتورها).
روانکاری
بلبرینگ باز و بلبرینگ با یک درپوش یا یک کاسه‌نمد فقط با روغن ضدزنگ از کارخانه می‌آیند و پیش از کار باید روانکاری شوند. بلبرینگ‌های دوطرف بسته (ZZ، 2RS و 2RZ) از کارخانه با گریس Mobil Polyrex EM (پایه‌ی پلی‌اوره، دمای ۲۹- تا ۱۷۷+ درجه، مقاوم در برابر آب) به اندازه‌ی ۳۰ تا ۵۰ درصد فضای خالی پر شده‌اند و گریس دوباره نمی‌خواهند.
چطور سفارش بدهیم؟
کد را با پسوندش بگویید، مثل 61830. اگر کد بلبرینگ قبلی خوانا نیست، قطر داخلی، قطر خارجی و پهنای آن را با کولیس اندازه بگیرید و نوع درپوش یا کاسه‌نمدش را بگویید تا کد درست را پیدا کنیم.
نکته‌های نصب
- بلبرینگ را با فشار یکنواخت روی رینگی جا بزنید که انطباقش سفت است (معمولاً رینگ داخلی روی محور)؛ نیرویی که از رینگ دیگر و از روی ساچمه‌ها رد شود شیارها را خال می‌اندازد.
- محور و محفظه را تمیز و بی‌پلیسه نگه دارید و بلبرینگ را تا لحظه‌ی نصب در بسته‌ی خودش بگذارید.
- بلبرینگ آب‌بندی‌شده را با شعله گرم نکنید؛ لاستیک کاسه‌نمد تا ۱۲۰ درجه دوام دارد.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
