نقشهی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
6201

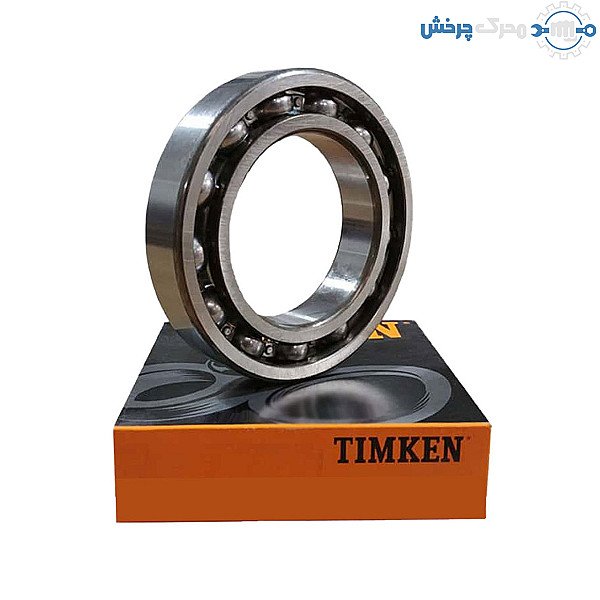

بلبرینگ شیار عمیق TIMKEN کد 6201
- قطر داخلی
- d12mm
- قطر خارجی
- D32mm
- ضخامت
- B10mm
آب بند: انواع موجود
- بدون آب بند
- Z
- 2Z
- RS
- 2RS
- 2RZ
نوع آب‌بند را هنگام تماس بگویید؛ مثلاً 6201-2Z.
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 6201
- نوع
- بلبرینگ شیار عمیق
- قطر خارجی
- 32 میلیمتر
- قطر داخلی
- 12 میلیمتر
- قفسه
- فولادی
- ضخامت
- 10 میلیمتر
- آب بند
- بدون آب بند Z 2Z RS 2RS 2RZ
- سری ابعادی
- سری 62 (سبک)
- لقی داخلی
- نرمال (CN) C3
- گونه‌های ویژه
- رینگ خار (NR) روانکار جامد (VSL609)
- بار دینامیکی پایه (C)
- 6.8 کیلونیوتن
- بار استاتیکی پایه (C0)
- 3 کیلونیوتن
- سرعت مجاز با گریس
- 21000 دور در دقیقه
- سرعت مجاز با روغن
- 30000 دور در دقیقه
- شعاع گوشه (rs min)
- 0.6 میلیمتر
- وزن تقریبی
- 0.04 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها
- فولاد کروم (52100)
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ TIMKEN
PDF
۷۶۲ صفحه ۱۰ مگابایت
مشاهده کاتالوگ بلبرینگ و رولبرینگ TIMKEN (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ شیار عمیق 6201 تیمکن (TIMKEN) از سری 62 (سبک): قطر داخلی 12، قطر خارجی 32 و پهنای 10 میلیمتر، بار دینامیکی پایه 6.8 و استاتیکی 3 کیلونیوتن؛ در گونه‌های باز، یک طرف درپوش فلزی (Z)، دو طرف درپوش فلزی (ZZ)، یک طرف لاستیک تماسی (RS)، دو طرف لاستیک تماسی (2RS) و دو طرف لاستیک بدون تماس (2RZ) و با لقی داخلی نرمال و C3.
بلبرینگ 6201 تیمکن چیست؟
6201 بلبرینگ شیار عمیق تک‌ردیفه‌ی TIMKEN از سری 62 (سبک) است: قطر داخلی 12، قطر خارجی 32 و پهنای 10 میلیمتر. شیارهای عمیق رینگ‌ها بار شعاعی و مقداری بار محوری در هر دو جهت را می‌گیرند و بلبرینگ با اصطکاک کم و بی‌صدا در دور بالا کار می‌کند. سری 62 پرکاربردترین سری بلبرینگ شیار عمیق است: میان اندازه و ظرفیت بار تعادل خوبی دارد و در الکتروموتورها، پمپ‌ها و گیربکس‌ها بیش از همه دیده می‌شود. بلبرینگ‌های شیار عمیق تیمکن طبق استاندارد ISO ساخته می‌شوند و با هم‌اندازه‌های متریک برندهای دیگر جابه‌جا می‌شوند.
مشخصات فنی بلبرینگ 6201
- قطر داخلی (d): 12 میلیمتر
- قطر خارجی (D): 32 میلیمتر
- پهنا (B): 10 میلیمتر
- شعاع گوشه (rs min): 0.6 میلیمتر
- بار دینامیکی پایه (C): 6.8 کیلونیوتن
- بار استاتیکی پایه (C0): 3 کیلونیوتن
- سرعت مجاز با گریس 21000 و با روغن 30000 دور در دقیقه (برای بلبرینگ باز؛ با کاسه‌نمد تماسی ۵۰ تا ۶۰ درصد آن)
- وزن تقریبی: 0.04 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها: فولاد کروم (52100)
- قفسه: فولادی
کدهای سفارش TIMKEN برای 6201
تیمکن این اندازه را در 20 کد سفارش می‌سازد: باز، یک طرف درپوش فلزی (Z)، دو طرف درپوش فلزی (ZZ)، یک طرف لاستیک تماسی (RS)، دو طرف لاستیک تماسی (2RS) و دو طرف لاستیک بدون تماس (2RZ)، با لقی داخلی نرمال و C3. پسوند هر کد آب‌بندی، لقی و ویژگی‌های دیگر را می‌گوید و کدهای یک اندازه با پسوند متفاوت جای هم را نمی‌گیرند.
| کد سفارش | آب‌بندی | لقی | ویژگی |
|---|---|---|---|
| 6201 | باز | CN | — |
| 6201-C3 | باز | C3 | — |
| 6201/VSL609 | باز | CN | روانکار جامد (VSL609) |
| 6201-Z | Z | CN | — |
| 6201-Z-C3 | Z | C3 | — |
| 6201-Z-NR | Z | CN | رینگ خار (NR) |
| 6201-ZZ | ZZ | CN | — |
| 6201-ZZ-C3 | ZZ | C3 | — |
| 6201-ZZ-NR | ZZ | CN | رینگ خار (NR) |
| 6201-ZZ-NR-C3 | ZZ | C3 | رینگ خار (NR) |
| 6201-RS | RS | CN | — |
| 6201-RS-C3 | RS | C3 | — |
| 6201-2RS | 2RS | CN | — |
| 6201-2RS-C3 | 2RS | C3 | — |
| 6201-2RS-NR | 2RS | CN | رینگ خار (NR) |
| 6201-2RS-NR-C3 | 2RS | C3 | رینگ خار (NR) |
| 6201-2RS/VSL609 | 2RS | CN | روانکار جامد (VSL609) |
| 6201-2RZ | 2RZ | CN | — |
| 6201-2RZ-C3 | 2RZ | C3 | — |
| 6201-2RZ-NR | 2RZ | CN | رینگ خار (NR) |
معنی پسوندها
- Z: یک درپوش فلزی (شیلد) در یک طرف؛ طرف دیگر باز است و از آن می‌شود گریس داد.
- ZZ: دو درپوش فلزی؛ گردوغبار درشت را بیرون نگه می‌دارد و اصطکاکی ندارد. دمای کار ۵۰- تا ۱۲۰+ درجه.
- RS: یک کاسه‌نمد لاستیکی تماسی (نیتریل با بدنه‌ی فولادی) در یک طرف.
- 2RS: دو کاسه‌نمد لاستیکی تماسی؛ بهترین آب‌بندی در برابر آب و گرد، با کمی اصطکاک بیشتر و دور مجاز کمتر. دمای کار ۴۰- تا ۱۲۰+ درجه.
- 2RZ: دو کاسه‌نمد لاستیکی بدون تماس؛ آب‌بندی بهتر از درپوش فلزی و دور مجاز به اندازه‌ی آن. دمای کار ۴۰- تا ۱۲۰+ درجه.
- NR: شیار و رینگ خار روی رینگ بیرونی؛ بلبرینگ را بدون شانه در محفظه، در جهت محوری نگه می‌دارد.
- C3: لقی داخلی بیشتر از نرمال؛ برای انطباق‌های سفت و کار در دمای بالا (مثل الکتروموتورها).
- VSL609: روانکار جامد صنعتی (Solid Lube) که فضای خالی بلبرینگ را پر می‌کند؛ برای جایی که گریس شسته می‌شود یا نمی‌شود گریس‌کاری کرد.
روانکاری
بلبرینگ باز و بلبرینگ با یک درپوش یا یک کاسه‌نمد فقط با روغن ضدزنگ از کارخانه می‌آیند و پیش از کار باید روانکاری شوند. بلبرینگ‌های دوطرف بسته (ZZ، 2RS و 2RZ) از کارخانه با گریس Mobil Polyrex EM (پایه‌ی پلی‌اوره، دمای ۲۹- تا ۱۷۷+ درجه، مقاوم در برابر آب) به اندازه‌ی ۳۰ تا ۵۰ درصد فضای خالی پر شده‌اند و گریس دوباره نمی‌خواهند.
چطور سفارش بدهیم؟
کد را با پسوندش بگویید، مثل 6201-ZZ-C3. اگر کد بلبرینگ قبلی خوانا نیست، قطر داخلی، قطر خارجی و پهنای آن را با کولیس اندازه بگیرید و نوع درپوش یا کاسه‌نمدش را بگویید تا کد درست را پیدا کنیم.
نکته‌های نصب
- بلبرینگ را با فشار یکنواخت روی رینگی جا بزنید که انطباقش سفت است (معمولاً رینگ داخلی روی محور)؛ نیرویی که از رینگ دیگر و از روی ساچمه‌ها رد شود شیارها را خال می‌اندازد.
- محور و محفظه را تمیز و بی‌پلیسه نگه دارید و بلبرینگ را تا لحظه‌ی نصب در بسته‌ی خودش بگذارید.
- بلبرینگ آب‌بندی‌شده را با شعله گرم نکنید؛ لاستیک کاسه‌نمد تا ۱۲۰ درجه دوام دارد.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
هم‌اندازه در برندهای دیگر
همین اندازه (12 × 32 × 10) را در این کالاها هم داریم:
