نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
6234

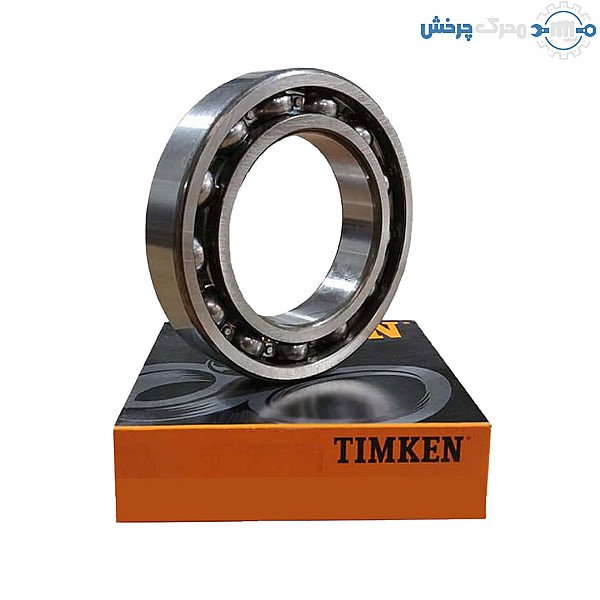

بلبرینگ شیار عمیق TIMKEN کد 6234
- قطر داخلی
- d170mm
- قطر خارجی
- D310mm
- ضخامت
- B52mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 6234
- نوع
- بلبرینگ شیار عمیق
- قطر خارجی
- 310 میلیمتر
- قطر داخلی
- 170 میلیمتر
- قفسه
- فولادی، برنجی (MB)
- ضخامت
- 52 میلیمتر
- آب بند
- بدون آب بند
- سری ابعادی
- سری 62 (سبک)
- لقی داخلی
- نرمال (CN) C3
- گونه‌های ویژه
- قفسه برنجی (MB)
- بار دینامیکی پایه (C)
- 212 کیلونیوتن
- بار استاتیکی پایه (C0)
- 223 کیلونیوتن
- سرعت مجاز با گریس
- 2700 دور در دقیقه
- سرعت مجاز با روغن
- 3900 دور در دقیقه
- شعاع گوشه (rs min)
- 4 میلیمتر
- وزن تقریبی
- 14.5 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها
- فولاد کروم (52100)
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ TIMKEN
PDF
۷۶۲ صفحه ۱۰ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ TIMKEN (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ شیار عمیق 6234 تیمکن (TIMKEN) از سری 62 (سبک): قطر داخلی 170، قطر خارجی 310 و پهنای 52 میلیمتر، بار دینامیکی پایه 212 و استاتیکی 223 کیلونیوتن؛ در گونه‌های باز و با لقی داخلی نرمال و C3.
بلبرینگ 6234 تیمکن چیست؟
6234 بلبرینگ شیار عمیق تک‌ردیفه‌ی TIMKEN از سری 62 (سبک) است: قطر داخلی 170، قطر خارجی 310 و پهنای 52 میلیمتر. شیارهای عمیق رینگ‌ها بار شعاعی و مقداری بار محوری در هر دو جهت را می‌گیرند و بلبرینگ با اصطکاک کم و بی‌صدا در دور بالا کار می‌کند. سری 62 پرکاربردترین سری بلبرینگ شیار عمیق است: میان اندازه و ظرفیت بار تعادل خوبی دارد و در الکتروموتورها، پمپ‌ها و گیربکس‌ها بیش از همه دیده می‌شود. بلبرینگ‌های شیار عمیق تیمکن طبق استاندارد ISO ساخته می‌شوند و با هم‌اندازه‌های متریک برندهای دیگر جابه‌جا می‌شوند.
مشخصات فنی بلبرینگ 6234
- قطر داخلی (d): 170 میلیمتر
- قطر خارجی (D): 310 میلیمتر
- پهنا (B): 52 میلیمتر
- شعاع گوشه (rs min): 4 میلیمتر
- بار دینامیکی پایه (C): 212 کیلونیوتن
- بار استاتیکی پایه (C0): 223 کیلونیوتن
- سرعت مجاز با گریس 2700 و با روغن 3900 دور در دقیقه (برای بلبرینگ باز؛ با کاسه‌نمد تماسی ۵۰ تا ۶۰ درصد آن)
- وزن تقریبی: 14.5 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها: فولاد کروم (52100)
- قفسه: فولادی و برنجی (MB)
کدهای سفارش TIMKEN برای 6234
تیمکن این اندازه را در 4 کد سفارش می‌سازد: باز، با لقی داخلی نرمال و C3. پسوند هر کد آب‌بندی، لقی و ویژگی‌های دیگر را می‌گوید و کدهای یک اندازه با پسوند متفاوت جای هم را نمی‌گیرند.
| کد سفارش | آب‌بندی | لقی | ویژگی |
|---|---|---|---|
| 6234 | باز | CN | — |
| 6234-C3 | باز | C3 | — |
| 6234MB | باز | CN | قفسه برنجی (MB) |
| 6234MB-C3 | باز | C3 | قفسه برنجی (MB) |
معنی پسوندها
- MB: قفسه‌ی برنجی تراشکاری‌شده که روی رینگ داخلی هدایت می‌شود.
- C3: لقی داخلی بیشتر از نرمال؛ برای انطباق‌های سفت و کار در دمای بالا (مثل الکتروموتورها).
روانکاری
بلبرینگ باز و بلبرینگ با یک درپوش یا یک کاسه‌نمد فقط با روغن ضدزنگ از کارخانه می‌آیند و پیش از کار باید روانکاری شوند. بلبرینگ‌های دوطرف بسته (ZZ، 2RS و 2RZ) از کارخانه با گریس Mobil Polyrex EM (پایه‌ی پلی‌اوره، دمای ۲۹- تا ۱۷۷+ درجه، مقاوم در برابر آب) به اندازه‌ی ۳۰ تا ۵۰ درصد فضای خالی پر شده‌اند و گریس دوباره نمی‌خواهند.
چطور سفارش بدهیم؟
کد را با پسوندش بگویید، مثل 6234-C3. اگر کد بلبرینگ قبلی خوانا نیست، قطر داخلی، قطر خارجی و پهنای آن را با کولیس اندازه بگیرید و نوع درپوش یا کاسه‌نمدش را بگویید تا کد درست را پیدا کنیم.
نکته‌های نصب
- بلبرینگ را با فشار یکنواخت روی رینگی جا بزنید که انطباقش سفت است (معمولاً رینگ داخلی روی محور)؛ نیرویی که از رینگ دیگر و از روی ساچمه‌ها رد شود شیارها را خال می‌اندازد.
- محور و محفظه را تمیز و بی‌پلیسه نگه دارید و بلبرینگ را تا لحظه‌ی نصب در بسته‌ی خودش بگذارید.
- بلبرینگ آب‌بندی‌شده را با شعله گرم نکنید؛ لاستیک کاسه‌نمد تا ۱۲۰ درجه دوام دارد.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
