نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
6305

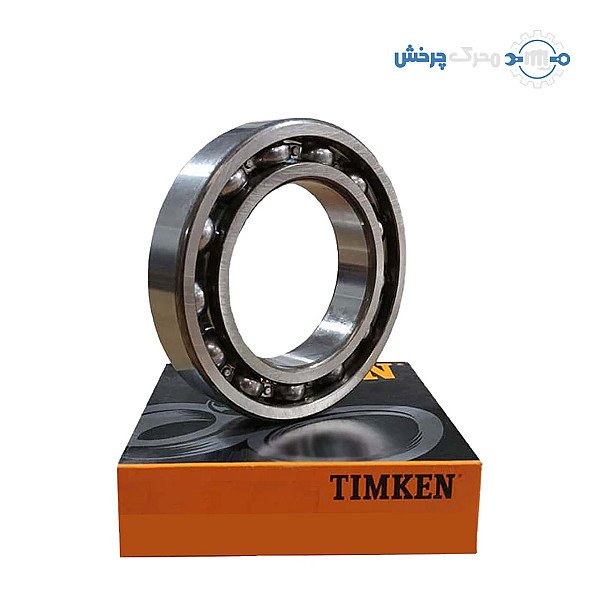

بلبرینگ شیار عمیق TIMKEN کد 6305
- قطر داخلی
- d25mm
- قطرخارجی
- D62mm
- ضخامت
- B17mm
آب بند: انواع موجود
- بدون آب بند
- Z
- 2Z
- RS
- 2RS
- 2RZ
نوع آب‌بند را هنگام تماس بگویید؛ مثلاً 6305-2Z.
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- 6305
- نوع
- بلبرینگ شیار عمیق
- قطرخارجی
- 62 میلیمتر
- قطر داخلی
- 25 میلیمتر
- قفسه
- فولادی
- ضخامت
- 17 میلیمتر
- آب بند
- بدون آب بند Z 2Z RS 2RS 2RZ
- سری ابعادی
- سری 63 (متوسط)
- لقی داخلی
- نرمال (CN) C3 C4
- گونه‌های ویژه
- رینگ خار (NR) روانکار جامد (VSL609)
- بار دینامیکی پایه (C)
- 20.6 کیلونیوتن
- بار استاتیکی پایه (C0)
- 11.2 کیلونیوتن
- سرعت مجاز با گریس
- 12000 دور در دقیقه
- سرعت مجاز با روغن
- 17000 دور در دقیقه
- شعاع گوشه (rs min)
- 1.1 میلیمتر
- وزن تقریبی
- 0.22 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها
- فولاد کروم (52100)
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ TIMKEN
PDF
۷۶۲ صفحه ۱۰ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ TIMKEN (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ شیار عمیق 6305 تیمکن (TIMKEN) از سری 63 (متوسط): قطر داخلی 25، قطر خارجی 62 و پهنای 17 میلیمتر، بار دینامیکی پایه 20.6 و استاتیکی 11.2 کیلونیوتن؛ در گونه‌های باز، یک طرف درپوش فلزی (Z)، دو طرف درپوش فلزی (ZZ)، یک طرف لاستیک تماسی (RS)، دو طرف لاستیک تماسی (2RS) و دو طرف لاستیک بدون تماس (2RZ) و با لقی داخلی نرمال، C3 و C4.
بلبرینگ 6305 تیمکن چیست؟
6305 بلبرینگ شیار عمیق تک‌ردیفه‌ی TIMKEN از سری 63 (متوسط) است: قطر داخلی 25، قطر خارجی 62 و پهنای 17 میلیمتر. شیارهای عمیق رینگ‌ها بار شعاعی و مقداری بار محوری در هر دو جهت را می‌گیرند و بلبرینگ با اصطکاک کم و بی‌صدا در دور بالا کار می‌کند. سری 63 با همان قطر داخلی سری 62، قطر خارجی و پهنای بیشتر و ساچمه‌های درشت‌تری دارد و بار سنگین‌تری می‌گیرد. بلبرینگ‌های شیار عمیق تیمکن طبق استاندارد ISO ساخته می‌شوند و با هم‌اندازه‌های متریک برندهای دیگر جابه‌جا می‌شوند.
مشخصات فنی بلبرینگ 6305
- قطر داخلی (d): 25 میلیمتر
- قطر خارجی (D): 62 میلیمتر
- پهنا (B): 17 میلیمتر
- شعاع گوشه (rs min): 1.1 میلیمتر
- بار دینامیکی پایه (C): 20.6 کیلونیوتن
- بار استاتیکی پایه (C0): 11.2 کیلونیوتن
- سرعت مجاز با گریس 12000 و با روغن 17000 دور در دقیقه (برای بلبرینگ باز؛ با کاسه‌نمد تماسی ۵۰ تا ۶۰ درصد آن)
- وزن تقریبی: 0.22 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها: فولاد کروم (52100)
- قفسه: فولادی
کدهای سفارش TIMKEN برای 6305
تیمکن این اندازه را در 21 کد سفارش می‌سازد: باز، یک طرف درپوش فلزی (Z)، دو طرف درپوش فلزی (ZZ)، یک طرف لاستیک تماسی (RS)، دو طرف لاستیک تماسی (2RS) و دو طرف لاستیک بدون تماس (2RZ)، با لقی داخلی نرمال، C3 و C4. پسوند هر کد آب‌بندی، لقی و ویژگی‌های دیگر را می‌گوید و کدهای یک اندازه با پسوند متفاوت جای هم را نمی‌گیرند.
| کد سفارش | آب‌بندی | لقی | ویژگی |
|---|---|---|---|
| 6305 | باز | CN | — |
| 6305-C3 | باز | C3 | — |
| 6305-C4 | باز | C4 | — |
| 6305-NR | باز | CN | رینگ خار (NR) |
| 6305-NR-C3 | باز | C3 | رینگ خار (NR) |
| 6305/VSL609 | باز | CN | روانکار جامد (VSL609) |
| 6305-Z | Z | CN | — |
| 6305-Z-C3 | Z | C3 | — |
| 6305-Z-NR | Z | CN | رینگ خار (NR) |
| 6305-Z-NR-C3 | Z | C3 | رینگ خار (NR) |
| 6305-ZZ | ZZ | CN | — |
| 6305-ZZ-C3 | ZZ | C3 | — |
| 6305-RS | RS | CN | — |
| 6305-RS-C3 | RS | C3 | — |
| 6305-2RS | 2RS | CN | — |
| 6305-2RS-C3 | 2RS | C3 | — |
| 6305-2RS-NR-C3 | 2RS | C3 | رینگ خار (NR) |
| 6305-2RS/VSL609 | 2RS | CN | روانکار جامد (VSL609) |
| 6305-2RS-C3/VSL609 | 2RS | C3 | روانکار جامد (VSL609) |
| 6305-2RZ | 2RZ | CN | — |
| 6305-2RZ-C3 | 2RZ | C3 | — |
معنی پسوندها
- Z: یک درپوش فلزی (شیلد) در یک طرف؛ طرف دیگر باز است و از آن می‌شود گریس داد.
- ZZ: دو درپوش فلزی؛ گردوغبار درشت را بیرون نگه می‌دارد و اصطکاکی ندارد. دمای کار ۵۰- تا ۱۲۰+ درجه.
- RS: یک کاسه‌نمد لاستیکی تماسی (نیتریل با بدنه‌ی فولادی) در یک طرف.
- 2RS: دو کاسه‌نمد لاستیکی تماسی؛ بهترین آب‌بندی در برابر آب و گرد، با کمی اصطکاک بیشتر و دور مجاز کمتر. دمای کار ۴۰- تا ۱۲۰+ درجه.
- 2RZ: دو کاسه‌نمد لاستیکی بدون تماس؛ آب‌بندی بهتر از درپوش فلزی و دور مجاز به اندازه‌ی آن. دمای کار ۴۰- تا ۱۲۰+ درجه.
- NR: شیار و رینگ خار روی رینگ بیرونی؛ بلبرینگ را بدون شانه در محفظه، در جهت محوری نگه می‌دارد.
- C3: لقی داخلی بیشتر از نرمال؛ برای انطباق‌های سفت و کار در دمای بالا (مثل الکتروموتورها).
- C4: لقی داخلی بیشتر از C3.
- VSL609: روانکار جامد صنعتی (Solid Lube) که فضای خالی بلبرینگ را پر می‌کند؛ برای جایی که گریس شسته می‌شود یا نمی‌شود گریس‌کاری کرد.
روانکاری
بلبرینگ باز و بلبرینگ با یک درپوش یا یک کاسه‌نمد فقط با روغن ضدزنگ از کارخانه می‌آیند و پیش از کار باید روانکاری شوند. بلبرینگ‌های دوطرف بسته (ZZ، 2RS و 2RZ) از کارخانه با گریس Mobil Polyrex EM (پایه‌ی پلی‌اوره، دمای ۲۹- تا ۱۷۷+ درجه، مقاوم در برابر آب) به اندازه‌ی ۳۰ تا ۵۰ درصد فضای خالی پر شده‌اند و گریس دوباره نمی‌خواهند.
چطور سفارش بدهیم؟
کد را با پسوندش بگویید، مثل 6305-ZZ-C3. اگر کد بلبرینگ قبلی خوانا نیست، قطر داخلی، قطر خارجی و پهنای آن را با کولیس اندازه بگیرید و نوع درپوش یا کاسه‌نمدش را بگویید تا کد درست را پیدا کنیم.
نکته‌های نصب
- بلبرینگ را با فشار یکنواخت روی رینگی جا بزنید که انطباقش سفت است (معمولاً رینگ داخلی روی محور)؛ نیرویی که از رینگ دیگر و از روی ساچمه‌ها رد شود شیارها را خال می‌اندازد.
- محور و محفظه را تمیز و بی‌پلیسه نگه دارید و بلبرینگ را تا لحظه‌ی نصب در بسته‌ی خودش بگذارید.
- بلبرینگ آب‌بندی‌شده را با شعله گرم نکنید؛ لاستیک کاسه‌نمد تا ۱۲۰ درجه دوام دارد.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
