نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
51104
بلبرینگ کف گرد SKF کد 51104
- قطر داخلی
- d20mm
- قطر خارجی
- D35mm
- ارتفاع
- H10mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 51104
- نوع
- بلبرینگ کف گرد
- قطر خارجی
- 35 میلیمتر
- ارتفاع
- 10 میلیمتر
- قطر داخلی
- 20 میلیمتر
- قفسه
- فولادی پرسی
- آب بند
- بدون آب بند
- سری ابعادی
- سری 511 (سبک)
- بار دینامیکی پایه (C)
- 15.1 کیلونیوتن (محوری)
- بار استاتیکی پایه (C0)
- 29 کیلونیوتن (محوری)
- حد بار خستگی (Pu)
- 1.08 کیلونیوتن
- سرعت حدی
- 10000 دور در دقیقه
- سرعت مرجع (حرارتی)
- 7500 دور در دقیقه
- شعاع گوشه (rs min)
- 0.3 میلیمتر
- وزن تقریبی
- 0.037 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها
- فولاد کروم 100Cr6
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ SKF
PDF
۱۱۵۴ صفحه ۲۰ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ SKF (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ کف گرد یک‌طرفه‌ی 51104 اس کا اف (SKF): قطر داخلی 20، قطر خارجی 35 و ارتفاع 10 میلیمتر، بار محوری دینامیکی پایه 15.1 و استاتیکی 29 کیلونیوتن، برای بار محوری در یک جهت.
بلبرینگ کف گرد 51104 اس کا اف چیست؟

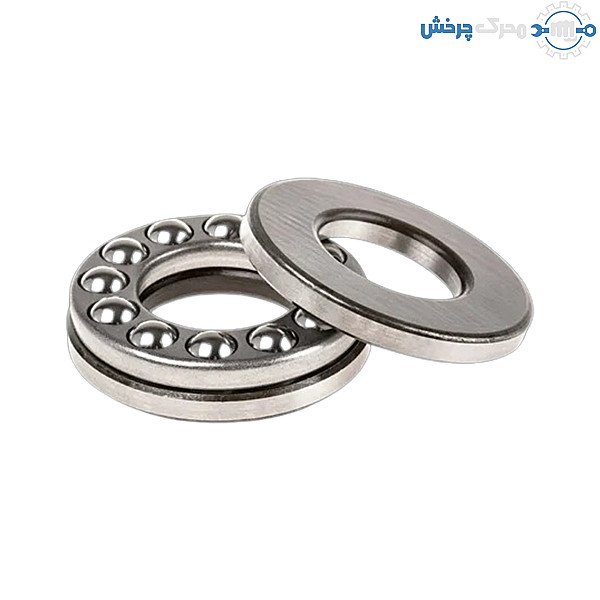

51104 بلبرینگ کف گرد (تراست) یک‌طرفه‌ی SKF از سری 511 (سبک) است: قطر داخلی 20، قطر خارجی 35 و ارتفاع 10 میلیمتر. از یک واشر محور، یک واشر محفظه و مجموعه‌ی ساچمه و قفسه ساخته شده که جدا از هم جا زده می‌شوند. فقط بار محوری را در یک جهت می‌گیرد و محور را در همان جهت نگه می‌دارد؛ نباید زیر بار شعاعی کار کند و ناهم‌راستایی را تحمل نمی‌کند.
مشخصات فنی بلبرینگ 51104
- قطر داخلی (d): 20 میلیمتر
- قطر خارجی (D): 35 میلیمتر
- ارتفاع (H): 10 میلیمتر
- شعاع گوشه (r1,2 min): 0.3 میلیمتر
- بار دینامیکی پایه (C، محوری): 15.1 کیلونیوتن
- بار استاتیکی پایه (C0، محوری): 29 کیلونیوتن
- حد بار خستگی (Pu): 1.08 کیلونیوتن
- سرعت مرجع (حرارتی): 7500 دور در دقیقه
- سرعت حدی: 10000 دور در دقیقه
- وزن تقریبی: 0.037 کیلوگرم
- جنس رینگ‌ها: فولاد کروم 100Cr6
- قفسه: فولادی پرسی
بلبرینگ‌های کف گرد SKF تا ۱۲۵ درجه‌ی سانتی‌گراد پایدارسازی حرارتی شده‌اند.
کد سفارش
کد سفارش SKF برای این اندازه 51104 است. در کاتالوگ SKF کد 51104 با نشان «Popular item» (کالای پرمصرف) آمده است.
چطور سفارش بدهیم؟
کد را بگویید: 51104. واشر محور (سوراخ کوچک‌تر) روی محور و واشر محفظه (سوراخ بزرگ‌تر) در محفظه می‌نشیند.
نکته‌های نصب
- بلبرینگ کف گرد برای کار درست همیشه به کمی بار محوری نیاز دارد؛ در دور بالا بی‌بار محوری، ساچمه‌ها می‌لغزند.
- تکیه‌گاه واشرها باید صاف و دقیقاً عمود بر محور باشد.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
هم‌اندازه در برندهای دیگر
همین اندازه (20 × 35 × 10) را در این کالاها هم داریم:
