5VX 2650

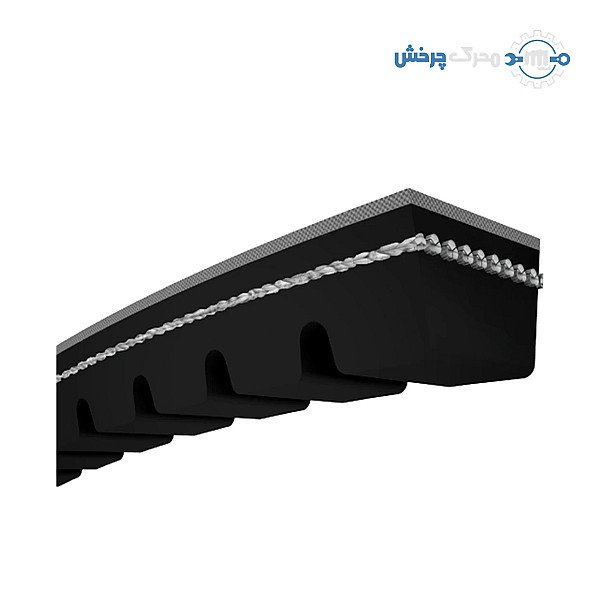

تسمه آجدار 5VX 2650 SWR
- پهنای بالا
- b15.9mm
- ارتفاع
- h13mm
- طول
- La6731mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- 5VX 2650
- نوع
- تسمه ذوزنقه‌ای
- مقطع تسمه
- 5VX
- سری‌های قابل تأمین
- SWR Raw Edge Cogged
- ساختار تسمه
- باریک لبه‌باز دندانه‌دار قالبی (Moulded Cogged Raw Edge)
- طول مؤثر (Ld)
- 6720 میلی‌متر
- طول داخلی (Li)
- 6660 میلی‌متر
- طول خارجی (La)
- 6731 میلی‌متر
- پهنای بالای مقطع (b)
- 15.9 میلی‌متر
- ارتفاع مقطع (h)
- 13 میلی‌متر
- زاویه‌ی تسمه
- 40 درجه
- حداقل قطر پولی
- 112 میلی‌متر
- بیشینه‌ی سرعت تسمه
- 50 متر بر ثانیه
- بیشینه‌ی بسامد خمش
- 120 بار در ثانیه
- وزن تقریبی
- 1.22 کیلوگرم
- دمای کار
- منفی 40 تا 100 درجه سانتی‌گراد
- استاندارد
- RMA/MPTA
کاتالوگ سازنده
-
کاتالوگ تسمه SWR
PDF
۲۶ صفحه ۱٫۸ مگابایت
مشاهده
کاتالوگ تسمه SWR (در زبانه‌ی تازه)
درباره‌ی این کالا
تسمه آجدار 5VX 2650 SWR یک تسمه‌ی V شکل باریک آمریکایی، لبه‌باز و با دندانه‌های قالبی با مقطع 5VX است: پهنای بالای 15.9 و ارتفاع 13 میلی‌متر و طول خارجی (La) 265 اینچ (6731 میلی‌متر)، ساخت SWR (San Wu Rubber، تایوان) مطابق RMA/MPTA. قابل تأمین در سری SWR Raw Edge Cogged.
کد 5VX 2650 روی تسمه یعنی چه؟
در تسمه‌های باریک آمریکایی (3VX و 5VX)، عدد کد طول خارجی (La) به دهم اینچ است: 5VX 2650 یعنی تسمه‌ای با مقطع 5VX و طول خارجی 265 اینچ، که SWR آن را 6731 میلی‌متر نوشته است. نام متریک همین تسمه در فهرست SWR 15NX6731 است و با نوشتن 5VX2650 هم سفارش داده می‌شود. مقطع 5VX روی پولی‌های همان مقطع (3V یا 5V) کار می‌کند.
مشخصات فنی تسمه آجدار 5VX 2650
- مقطع: 5VX؛ پهنای بالا 15.9 و ارتفاع 13 میلی‌متر، زاویه‌ی 40 درجه
- طول خارجی (La): 6731 میلی‌متر (در فهرست SWR)
- طول مؤثر (Ld) 6720 و طول داخلی (Li) 6660 میلی‌متر، از رابطه‌ی جدول فنی SWR برای مقطع 5VX (Ld = La − 11، Li = La − 71)
- وزن: 0.182 کیلوگرم در هر متر؛ این تسمه حدود 1.22 کیلوگرم
- بیشینه‌ی سرعت تسمه: 50 متر بر ثانیه؛ بیشینه‌ی بسامد خمش: 120 بار در ثانیه
- کمترین قطر پولی: 112 میلی‌متر
- دمای کار: منفی 40 تا 100 درجه سانتی‌گراد
- استاندارد: RMA/MPTA
سری SWR در این اندازه
- SWR Raw Edge Cogged (تسمه‌ی لبه‌باز دندانه‌دار قالبی SWR، Moulded Cogged Raw Edge): پهلوهای بی‌روکش و دندانه‌های قالبی زیر تسمه، در مقطع‌های XPZ تا XPC، 3VX و 5VX و کلاسیک ZX تا CX. در جدول فنی SWR این تسمه‌ها تا 50 متر بر ثانیه سرعت و 120 بار در ثانیه بسامد خمش دارند (تسمه‌ی روکش‌دار: 40 و 100 در مقطع باریک) و روی پولی کوچک‌تری کار می‌کنند؛ مثلاً کمترین قطر پولی XPZ را 50 و SPZ را 63 میلی‌متر داده است. به گفته‌ی SWR، همه‌ی تسمه‌های V شکل آن آنتی‌استاتیک (DIN ISO 1813) و با محدودیت تا 120 درجه در برابر روغن و گرما مقاوم‌اند.
کاربرد تسمه‌های آجدار 5VX
دندانه‌های زیر تسمه آن را انعطاف‌پذیرتر می‌کنند؛ برای همین در جدول فنی SWR تسمه‌ی آجدار سرعت و بسامد خمش بیشتری دارد و روی پولی کوچک‌تری کار می‌کند. در دستگاه‌های آمریکایی جمع‌وجور با پولی‌های RMA به کار می‌رود: پمپ، کمپرسور، فن و ماشین‌آلات صنعتی. کمترین قطر پولی که SWR برای مقطع 5VX می‌دهد 112 میلی‌متر است؛ روی پولی کوچک‌تر، تسمه بیش از اندازه خم می‌شود و زود فرسوده می‌شود.
نکته‌های انتخاب و نصب
- در پولی‌های چندشیاره همه‌ی تسمه‌ها را با هم و از یک سری عوض کنید؛ تسمه‌ی آجدار و روکش‌دار را روی یک پولی کنار هم نگذارید.
- پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید.
- تسمه را بی‌اهرم و با کم کردن فاصله‌ی محورها روی پولی بگذارید.
این اندازه در فهرست تسمه‌های SWR آمده است؛ برای موجودی و زمان تأمین تماس بگیرید.
