XPC 6700

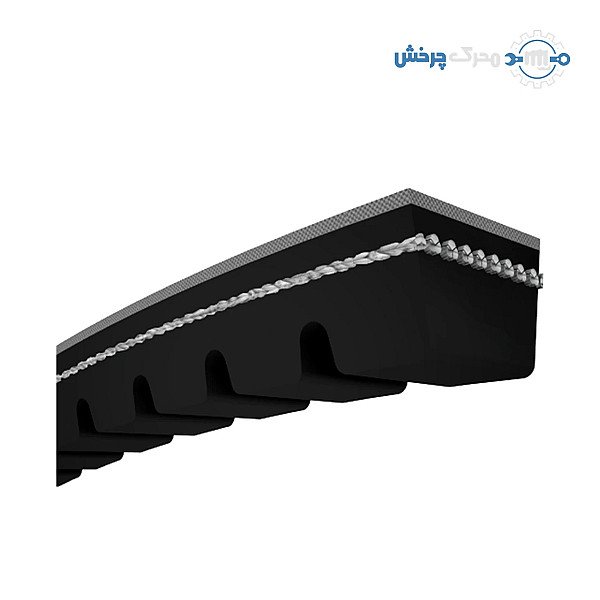

تسمه آجدار XPC 6700 SWR
- پهنای بالا
- b22mm
- ارتفاع
- h18mm
- طول
- Ld6700mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- XPC 6700
- نوع
- تسمه ذوزنقه‌ای
- مقطع تسمه
- XPC
- سری‌های قابل تأمین
- SWR Raw Edge Cogged
- ساختار تسمه
- باریک لبه‌باز دندانه‌دار قالبی (Moulded Cogged Raw Edge)
- طول مؤثر (Ld)
- 6700 میلی‌متر
- طول داخلی (Li)
- 6617 میلی‌متر
- طول خارجی (La)
- 6730 میلی‌متر
- پهنای بالای مقطع (b)
- 22 میلی‌متر
- ارتفاع مقطع (h)
- 18 میلی‌متر
- زاویه‌ی تسمه
- 40 درجه
- حداقل قطر پولی
- 160 میلی‌متر
- بیشینه‌ی سرعت تسمه
- 50 متر بر ثانیه
- بیشینه‌ی بسامد خمش
- 120 بار در ثانیه
- وزن تقریبی
- 2.30 کیلوگرم
- دمای کار
- منفی 40 تا 100 درجه سانتی‌گراد
کاتالوگ سازنده
-
کاتالوگ تسمه SWR
PDF
۲۶ صفحه ۱٫۸ مگابایت
مشاهده
کاتالوگ تسمه SWR (در زبانه‌ی تازه)
درباره‌ی این کالا
تسمه آجدار XPC 6700 SWR یک تسمه‌ی V شکل باریک، لبه‌باز و با دندانه‌های قالبی (Moulded Cogged Raw Edge) با مقطع XPC است: پهنای بالای 22 و ارتفاع 18 میلی‌متر و طول مؤثر (Ld) 6700 میلی‌متر، ساخت SWR (San Wu Rubber، تایوان). قابل تأمین در سری SWR Raw Edge Cogged.
کد XPC 6700 روی تسمه یعنی چه؟
در تسمه‌های V شکل باریک (XPZ، XPA، XPB و XPC)، حروف کد مقطع تسمه است و عدد آن طول مؤثر (Ld) به میلی‌متر؛ پس XPC 6700 یعنی تسمه‌ای با مقطع XPC و طول مؤثر 6700 میلی‌متر. SWR همین تسمه را XPC6700 می‌نویسد. تسمه‌ی آجدار XP همان ابعاد تسمه‌ی SP هم‌نام را دارد و روی پولی‌های همان مقطع کار می‌کند.
مشخصات فنی تسمه آجدار XPC 6700
- مقطع: XPC؛ پهنای بالا 22 و ارتفاع 18 میلی‌متر، زاویه‌ی 40 درجه
- طول مؤثر (Ld): 6700 میلی‌متر (در فهرست SWR)
- طول خارجی (La) 6730 و طول داخلی (Li) 6617 میلی‌متر، از رابطه‌ی جدول فنی SWR برای مقطع XPC (La = Ld + 30، Li = Ld − 83)
- وزن: 0.343 کیلوگرم در هر متر؛ این تسمه حدود 2.30 کیلوگرم
- بیشینه‌ی سرعت تسمه: 50 متر بر ثانیه؛ بیشینه‌ی بسامد خمش: 120 بار در ثانیه
- کمترین قطر پولی: 160 میلی‌متر
- دمای کار: منفی 40 تا 100 درجه سانتی‌گراد
سری SWR در این اندازه
- SWR Raw Edge Cogged (تسمه‌ی لبه‌باز دندانه‌دار قالبی SWR، Moulded Cogged Raw Edge): پهلوهای بی‌روکش و دندانه‌های قالبی زیر تسمه، در مقطع‌های XPZ تا XPC، 3VX و 5VX و کلاسیک ZX تا CX. در جدول فنی SWR این تسمه‌ها تا 50 متر بر ثانیه سرعت و 120 بار در ثانیه بسامد خمش دارند (تسمه‌ی روکش‌دار: 40 و 100 در مقطع باریک) و روی پولی کوچک‌تری کار می‌کنند؛ مثلاً کمترین قطر پولی XPZ را 50 و SPZ را 63 میلی‌متر داده است. به گفته‌ی SWR، همه‌ی تسمه‌های V شکل آن آنتی‌استاتیک (DIN ISO 1813) و با محدودیت تا 120 درجه در برابر روغن و گرما مقاوم‌اند.
کاربرد تسمه‌های آجدار XPC
دندانه‌های زیر تسمه آن را انعطاف‌پذیرتر می‌کنند؛ برای همین در جدول فنی SWR تسمه‌ی آجدار سرعت و بسامد خمش بیشتری دارد و روی پولی کوچک‌تری کار می‌کند. در دستگاه‌های جمع‌وجور، با پولی‌های کوچک و دور زیاد به کار می‌رود: فن، پمپ، کمپرسور و ماشین‌آلات صنعتی. کمترین قطر پولی که SWR برای مقطع XPC می‌دهد 160 میلی‌متر است؛ روی پولی کوچک‌تر، تسمه بیش از اندازه خم می‌شود و زود فرسوده می‌شود.
نکته‌های انتخاب و نصب
- در پولی‌های چندشیاره همه‌ی تسمه‌ها را با هم و از یک سری عوض کنید؛ تسمه‌ی آجدار و روکش‌دار را روی یک پولی کنار هم نگذارید.
- پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید.
- تسمه را بی‌اهرم و با کم کردن فاصله‌ی محورها روی پولی بگذارید.
این اندازه در فهرست تسمه‌های SWR آمده است؛ برای موجودی و زمان تأمین تماس بگیرید.
