نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
14M
تسمه تایمینگ 14M اپتی‌بلت
- گام دندانه
- t14mm
- ارتفاع کل
- hs9.5mm
- ارتفاع دندانه
- ht5.6mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- 14M
- نوع
- تسمه تایمینگ
- مقطع تسمه
- 14M
- سری‌های قابل تأمین
- optibelt OMEGA optibelt OMEGA HP optibelt OMEGA FAN POWER
- ساختار تسمه
- دندانه‌ی گرد OMEGA (سازگار با پولی HTD و RPP)
- محدوده‌ی طول
- 966 تا 4578 میلی‌متر (Lw)
- گام دندانه
- 14 میلی‌متر
- ارتفاع کل
- 9.5 میلی‌متر
- ارتفاع دندانه (ht)
- 5.6 میلی‌متر
- دمای کار
- منفی 30 تا 100 درجه سانتی‌گراد
- استاندارد
- ISO 13050 (پروفیل H)
- اندازه در کاتالوگ سازنده
- در فهرست انبار Optibelt
کاتالوگ سازنده
-
کاتالوگ تسمه تایمینگ Optibelt
PDF
۱۸۲ صفحه ۶٫۳ مگابایت
مشاهده
کاتالوگ تسمه تایمینگ Optibelt (در زبانه‌ی تازه)
درباره‌ی این کالا
تسمه تایمینگ 14M اپتی‌بلت (Optibelt) تسمه‌ی دنده‌ای با دندانه‌ی گرد OMEGA و گام 14 میلی‌متر است؛ ارتفاع کل تسمه 9.5 میلی‌متر، با طول گام (Lw) 966 تا 4578 میلی‌متر. از برند آلمانی Optibelt، در سری‌های optibelt OMEGA، optibelt OMEGA HP و optibelt OMEGA FAN POWER با نام‌های 14M، 14MHP، 14MFP، در طول و پهنای مورد نیاز.
تسمه‌ی تایمینگ 14M چیست؟
تسمه‌ی تایمینگ (دنده‌ای) با دندانه‌هایش در شیار پولی دنده‌ای درگیر می‌شود و حرکت را بی‌لغزش و هم‌زمان منتقل می‌کند؛ برای همین جایی به کار می‌رود که دور دو محور باید دقیقاً با هم بخواند. 14M نام پروفیل دندانه است و گام آن، فاصله‌ی دو دندانه، 14 میلی‌متر است. Optibelt این پروفیل را در فهرست خود با نام‌های <span dir="ltr">14M</span>، <span dir="ltr">14MHP</span>، <span dir="ltr">14MFP</span> می‌آورد: هر سری پسوند خود را دارد.
مشخصات فنی پروفیل 14M
- گام دندانه (t): 14 میلی‌متر
- ارتفاع کل تسمه (hs): 9.5 میلی‌متر
- ارتفاع دندانه (ht): 5.6 میلی‌متر
- ساختار: دندانه‌ی گرد OMEGA (سازگار با پولی HTD و RPP)، آمیزه‌ی کلروپرن با طناب کششی الیاف شیشه
- محدوده‌ی طول گام (Lw): 966 تا 4578 میلی‌متر
- دمای کار: منفی 30 تا 100 درجه سانتی‌گراد
سری‌های Optibelt در این پروفیل
- optibelt OMEGA: تسمه‌ی تایمینگ کلروپرن بی‌نیاز از نگه‌داری با طناب کششی الیاف شیشه؛ به گفته‌ی Optibelt شکل دندانه‌ی آن با پولی‌های دندانه‌گرد استاندارد جور است و روی پولی‌های HTD با پروفیل 3M، 5M، 8M و 14M و همچنین پولی‌های RPP بی‌نیاز از پولی ویژه کار می‌کند؛ چند طول فهرست فقط با دندانه‌ی HTD ساخته می‌شوند.

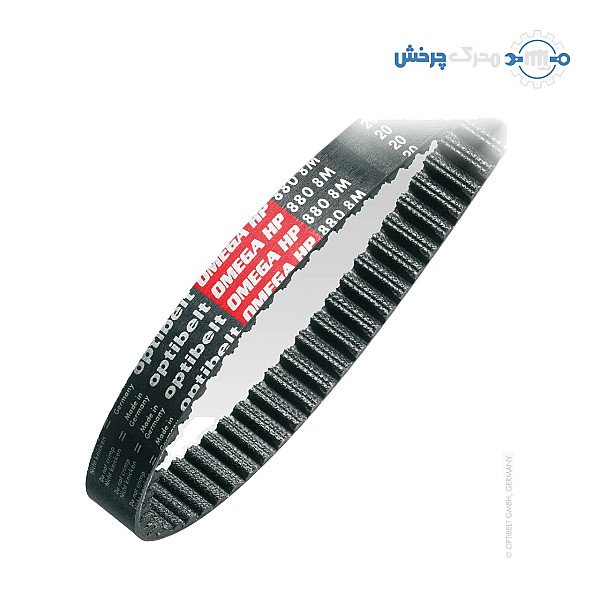

- optibelt OMEGA HP: تسمه‌ی تایمینگ پرتوان کلروپرن با طناب کششی الیاف شیشه؛ به گفته‌ی Optibelt در آزمون‌های دینامیک تا ۱۵۰ درصد توان بیشتر از OMEGA دارد، شیار سر دندانه صدای آن را بسیار کم می‌کند و رسانای بار الکتریکی است (8MHP و 14MHP آنتی‌استاتیک مطابق ISO 9563)؛ دمای کار منفی 30 تا 100 درجه‌ی سانتی‌گراد و در نسخه‌ی EPDM پروفیل‌های 8M و 14M منفی 40 تا 140 درجه.

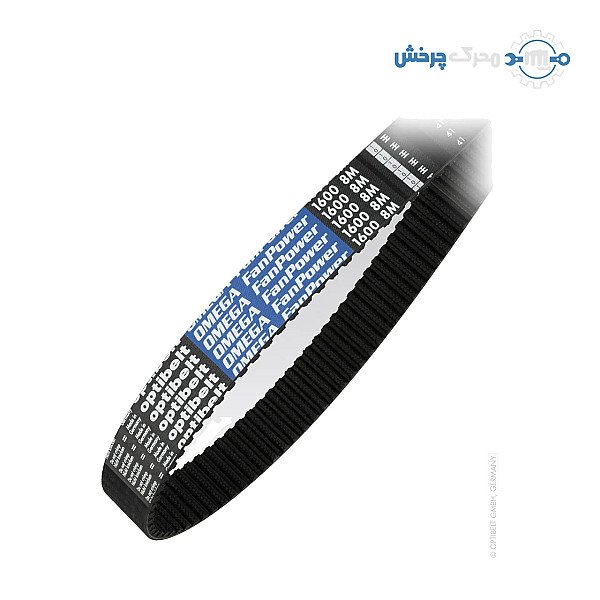

- optibelt OMEGA FAN POWER: تسمه‌ی تایمینگ پرتوان کلروپرن با طناب کششی الیاف شیشه برای فن و کمپرسور؛ به گفته‌ی Optibelt برای فن‌های صنعت نفت ساخته شده که عمر طولانی، بی‌نیازی از نگه‌داری، توان زیاد، رفتار آنتی‌استاتیک مطابق ISO 9563 و بی‌حساسیتی به تغییر دما و رطوبت می‌خواهند.
سفارش طول و پهنا
تسمه‌ی تایمینگ با طول گام (Lw)، که طول تسمه روی خط گام است، و پهنا سفارش داده می‌شود. برای نمونه، 1400 14M 55 یعنی طول گام 1400 میلی‌متر (100 دندانه)، پروفیل 14M و پهنای 55 میلی‌متر. Optibelt این تسمه‌ها را به صورت آستین (Sleeve) می‌سازد و به پهنای خواسته‌شده برش می‌دهد؛ طول و پهنای مورد نیاز را هنگام تماس بگویید.
نکته‌های انتخاب و نصب
- تسمه را فقط روی پولی‌های هم‌پروفیل بگذارید و پولی‌ها را هم‌راستا کنید؛ تسمه‌ی تایمینگ ناهم‌راستایی را کمتر از تسمه‌ی V شکل تحمل می‌کند.
- کشش تسمه را طبق دستور سازنده تنظیم کنید؛ به گفته‌ی Optibelt با پیش‌کشش درست این تسمه‌ها در همه‌ی عمرشان بی‌نیاز از نگه‌داری‌اند.
- تسمه را تا نکنید و نپیچانید؛ طناب الیاف شیشه با خم تند آسیب می‌بیند.
در فهرست Optibelt، 14M در همه‌ی سری‌هایی که آمد از اقلام انبار سازنده است؛ برای موجودی و زمان تأمین تماس بگیرید.
