نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
5M
تسمه تایمینگ 5M اپتی‌بلت
- گام دندانه
- t5mm
- ارتفاع کل
- hs3.4mm
- ارتفاع دندانه
- ht1.9mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- 5M
- نوع
- تسمه تایمینگ
- مقطع تسمه
- 5M
- سری‌های قابل تأمین
- optibelt OMEGA optibelt OMEGA HP
- ساختار تسمه
- دندانه‌ی گرد OMEGA (سازگار با پولی HTD و RPP)
- محدوده‌ی طول
- 120 تا 2525 میلی‌متر (Lw)
- گام دندانه
- 5 میلی‌متر
- ارتفاع کل
- 3.4 میلی‌متر
- ارتفاع دندانه (ht)
- 1.9 میلی‌متر
- دمای کار
- منفی 30 تا 100 درجه سانتی‌گراد
- استاندارد
- ISO 13050 (پروفیل H)
- اندازه در کاتالوگ سازنده
- در فهرست انبار Optibelt
کاتالوگ سازنده
-
کاتالوگ تسمه تایمینگ Optibelt
PDF
۱۸۲ صفحه ۶٫۳ مگابایت
مشاهده
کاتالوگ تسمه تایمینگ Optibelt (در زبانه‌ی تازه)
درباره‌ی این کالا
تسمه تایمینگ 5M اپتی‌بلت (Optibelt) تسمه‌ی دنده‌ای با دندانه‌ی گرد OMEGA و گام 5 میلی‌متر است؛ ارتفاع کل تسمه 3.4 میلی‌متر، با طول گام (Lw) 120 تا 2525 میلی‌متر. از برند آلمانی Optibelt، در سری‌های optibelt OMEGA و optibelt OMEGA HP با نام‌های 5M، 5MHP، در طول و پهنای مورد نیاز.
تسمه‌ی تایمینگ 5M چیست؟
تسمه‌ی تایمینگ (دنده‌ای) با دندانه‌هایش در شیار پولی دنده‌ای درگیر می‌شود و حرکت را بی‌لغزش و هم‌زمان منتقل می‌کند؛ برای همین جایی به کار می‌رود که دور دو محور باید دقیقاً با هم بخواند. 5M نام پروفیل دندانه است و گام آن، فاصله‌ی دو دندانه، 5 میلی‌متر است. Optibelt این پروفیل را در فهرست خود با نام‌های <span dir="ltr">5M</span>، <span dir="ltr">5MHP</span> می‌آورد: هر سری پسوند خود را دارد.
مشخصات فنی پروفیل 5M
- گام دندانه (t): 5 میلی‌متر
- ارتفاع کل تسمه (hs): 3.4 میلی‌متر
- ارتفاع دندانه (ht): 1.9 میلی‌متر
- ساختار: دندانه‌ی گرد OMEGA (سازگار با پولی HTD و RPP)، آمیزه‌ی کلروپرن با طناب کششی الیاف شیشه
- محدوده‌ی طول گام (Lw): 120 تا 2525 میلی‌متر
- دمای کار: منفی 30 تا 100 درجه سانتی‌گراد
سری‌های Optibelt در این پروفیل
- optibelt OMEGA: تسمه‌ی تایمینگ کلروپرن بی‌نیاز از نگه‌داری با طناب کششی الیاف شیشه؛ به گفته‌ی Optibelt شکل دندانه‌ی آن با پولی‌های دندانه‌گرد استاندارد جور است و روی پولی‌های HTD با پروفیل 3M، 5M، 8M و 14M و همچنین پولی‌های RPP بی‌نیاز از پولی ویژه کار می‌کند؛ چند طول فهرست فقط با دندانه‌ی HTD ساخته می‌شوند.

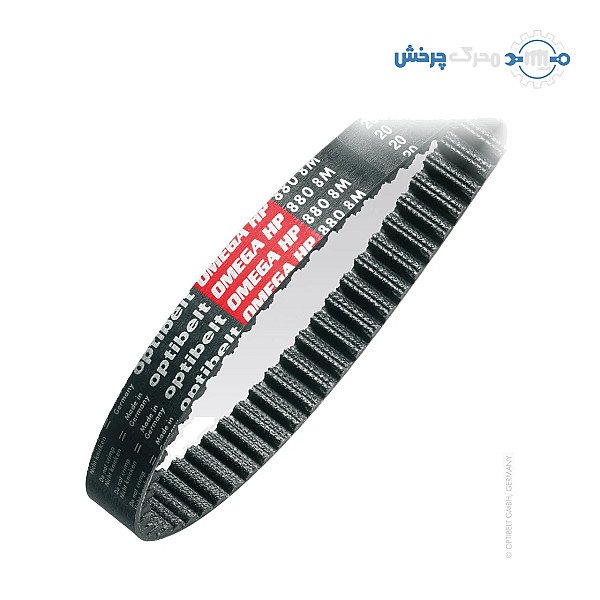

- optibelt OMEGA HP: تسمه‌ی تایمینگ پرتوان کلروپرن با طناب کششی الیاف شیشه؛ به گفته‌ی Optibelt در آزمون‌های دینامیک تا ۱۵۰ درصد توان بیشتر از OMEGA دارد، شیار سر دندانه صدای آن را بسیار کم می‌کند و رسانای بار الکتریکی است (8MHP و 14MHP آنتی‌استاتیک مطابق ISO 9563)؛ دمای کار منفی 30 تا 100 درجه‌ی سانتی‌گراد و در نسخه‌ی EPDM پروفیل‌های 8M و 14M منفی 40 تا 140 درجه.
سفارش طول و پهنا
تسمه‌ی تایمینگ با طول گام (Lw)، که طول تسمه روی خط گام است، و پهنا سفارش داده می‌شود. برای نمونه، 500 5M 15 یعنی طول گام 500 میلی‌متر (100 دندانه)، پروفیل 5M و پهنای 15 میلی‌متر. Optibelt این تسمه‌ها را به صورت آستین (Sleeve) می‌سازد و به پهنای خواسته‌شده برش می‌دهد؛ طول و پهنای مورد نیاز را هنگام تماس بگویید.
نکته‌های انتخاب و نصب
- تسمه را فقط روی پولی‌های هم‌پروفیل بگذارید و پولی‌ها را هم‌راستا کنید؛ تسمه‌ی تایمینگ ناهم‌راستایی را کمتر از تسمه‌ی V شکل تحمل می‌کند.
- کشش تسمه را طبق دستور سازنده تنظیم کنید؛ به گفته‌ی Optibelt با پیش‌کشش درست این تسمه‌ها در همه‌ی عمرشان بی‌نیاز از نگه‌داری‌اند.
- تسمه را تا نکنید و نپیچانید؛ طناب الیاف شیشه با خم تند آسیب می‌بیند.
در فهرست Optibelt، 5M در همه‌ی سری‌هایی که آمد از اقلام انبار سازنده است؛ برای موجودی و زمان تأمین تماس بگیرید.
