نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
3V
تسمه چندتایی 3V اپتی‌بلت
- پهنای بالا
- b9mm
- ارتفاع مقطع
- h8mm
- فاصله‌ی ردیف‌ها
- e10.3mm
- ارتفاع کل
- H9.9mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- 3V
- نوع
- تسمه چندتایی
- مقطع تسمه
- 3V
- سری‌های قابل تأمین
- optibelt KB SK optibelt KB RED POWER 3
- ساختار تسمه
- چندتایی روکش‌دار (Kraftband)
- محدوده‌ی طول
- 50 تا 140 اینچ (La)
- فاصله‌ی ردیف‌ها (e)
- 10.3 میلی‌متر
- پهنای بالای مقطع (b)
- 9 میلی‌متر
- ارتفاع کل
- 9.9 میلی‌متر
- ارتفاع مقطع (h)
- 8 میلی‌متر
- حداقل قطر پولی
- 84 میلی‌متر
- وزن تقریبی
- 0.12 کیلوگرم در هر متر برای هر ردیف
- دمای کار
- optibelt KB RED POWER 3: منفی 30 تا 100 درجه سانتی‌گراد
- استاندارد
- RMA/MPTA
- اندازه در کاتالوگ سازنده
- optibelt KB SK: در انبار؛ optibelt KB RED POWER 3: به سفارش
کاتالوگ سازنده
-
کاتالوگ تسمه تایمینگ Optibelt
PDF
۱۸۲ صفحه ۶٫۳ مگابایت
مشاهده
کاتالوگ تسمه تایمینگ Optibelt (در زبانه‌ی تازه)
درباره‌ی این کالا

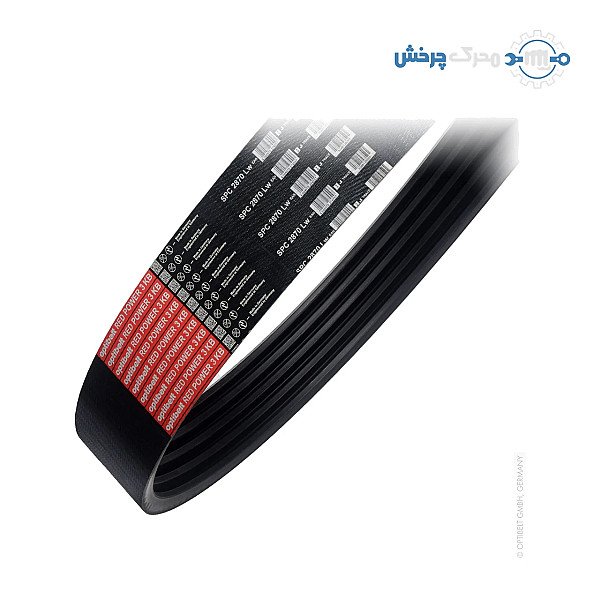

تسمه چندتایی 3V اپتی‌بلت (Optibelt) چند تسمه‌ی 3V است که با لایه‌ی رویی به هم چسبیده‌اند (Kraftband): پهنای هر ردیف 9 و ارتفاع کل 9.9 میلی‌متر، با طول خارجی (La) 50 تا 140 اینچ. از برند آلمانی Optibelt، در سری‌های optibelt KB SK و optibelt KB RED POWER 3، با تعداد ردیف و طول مورد نیاز.
تسمه‌ی چندتایی چیست؟
تسمه‌ی چندتایی (Kraftband) چند تسمه‌ی V شکل هم‌اندازه است که با یک لایه‌ی رویی به هم بسته شده‌اند؛ تسمه‌ها در شیار پولی نمی‌چرخند و نمی‌پرند و بار میان آن‌ها یکسان پخش می‌شود. به گفته‌ی Optibelt این تسمه برای ضربه‌های شدید، فاصله‌ی محور زیاد با پولی کوچک و محورهای عمودی به کار می‌رود. برای نمونه، 3-3V 500 یعنی سه ردیف 3V به هم چسبیده با طول خارجی (La) 50 اینچ.
مشخصات فنی مقطع 3V
- پهنای هر ردیف: 9 میلی‌متر؛ ارتفاع هر ردیف (h): 8 میلی‌متر
- فاصله‌ی ردیف‌ها (e): 10.3 میلی‌متر، همان فاصله‌ی شیارهای پولی
- ارتفاع کل تسمه: 9.9 میلی‌متر
- وزن: 0.12 کیلوگرم در هر متر برای هر ردیف
- حداقل قطر پولی: 84 میلی‌متر
- محدوده‌ی طول خارجی (La): 50 تا 140 اینچ
- دمای کار: optibelt KB RED POWER 3: منفی 30 تا 100 درجه سانتی‌گراد
- استاندارد مقطع: RMA/MPTA
سری‌های Optibelt در این مقطع
- optibelt KB SK: تسمه‌ی چندتایی (Kraftband) از تسمه‌های باریک SK که با لایه‌ی رویی به هم چسبیده‌اند، معمولاً تا پنج ردیف؛ به گفته‌ی Optibelt برای ضربه‌های شدید، فاصله‌ی محور زیاد با پولی کوچک و محورهای عمودی؛ چند تسمه‌ی چندتایی کنار هم را باید دسته‌ای سفارش داد.
- optibelt KB RED POWER 3: تسمه‌ی چندتایی پرتوان و بی‌نیاز از نگه‌داری از تسمه‌های RED POWER 3؛ به گفته‌ی Optibelt تا ۵۰ درصد توان بیشتر از تسمه‌ی چندتایی معمولی و تا ۳۵ درصد صرفه‌جویی در هزینه، با بار کمتر بر محور و یاتاقان‌ها؛ دمای کار منفی 30 تا 100 درجه‌ی سانتی‌گراد.
نکته‌های انتخاب و نصب
- تعداد ردیف و طول را از روی تسمه‌ی کهنه یا شماره‌ی پولی بخوانید؛ فاصله‌ی شیارهای پولی باید با تسمه بخواند.
- اگر چند تسمه‌ی چندتایی کنار هم کار می‌کنند، به گفته‌ی Optibelt باید دسته‌ای سفارش داده شوند.
- پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش را طبق دستور سازنده تنظیم کنید.
در فهرست Optibelt، 3V در optibelt KB SK از اقلام انبار سازنده است و در optibelt KB RED POWER 3 به سفارش تولید می‌شود؛ برای موجودی و زمان تأمین تماس بگیرید.
