نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
8V
تسمه چندتایی 8V اپتی‌بلت
- پهنای بالا
- b25mm
- ارتفاع مقطع
- h23mm
- فاصله‌ی ردیف‌ها
- e28.6mm
- ارتفاع کل
- H25.5mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- 8V
- نوع
- تسمه چندتایی
- مقطع تسمه
- 8V
- سری‌های قابل تأمین
- optibelt KB SK optibelt KB RED POWER 3 optibelt KB BLUE POWER
- ساختار تسمه
- چندتایی روکش‌دار (Kraftband)
- محدوده‌ی طول
- 100 تا 475 اینچ (La)
- فاصله‌ی ردیف‌ها (e)
- 28.6 میلی‌متر
- پهنای بالای مقطع (b)
- 25 میلی‌متر
- ارتفاع کل
- 25.5 میلی‌متر
- ارتفاع مقطع (h)
- 23 میلی‌متر
- حداقل قطر پولی
- optibelt KB SK و optibelt KB RED POWER 3: 355؛ optibelt KB BLUE POWER: 400 میلی‌متر
- وزن تقریبی
- optibelt KB SK و optibelt KB RED POWER 3: 0.69؛ optibelt KB BLUE POWER: 0.74 کیلوگرم در هر متر برای هر ردیف
- دمای کار
- optibelt KB RED POWER 3 و optibelt KB BLUE POWER: منفی 30 تا 100 درجه سانتی‌گراد
- استاندارد
- RMA/MPTA
- اندازه در کاتالوگ سازنده
- optibelt KB SK: در انبار؛ optibelt KB RED POWER 3 و optibelt KB BLUE POWER: به سفارش
کاتالوگ سازنده
-
کاتالوگ تسمه تایمینگ Optibelt
PDF
۱۸۲ صفحه ۶٫۳ مگابایت
مشاهده
کاتالوگ تسمه تایمینگ Optibelt (در زبانه‌ی تازه)
درباره‌ی این کالا
تسمه چندتایی 8V اپتی‌بلت (Optibelt) چند تسمه‌ی 8V است که با لایه‌ی رویی به هم چسبیده‌اند (Kraftband): پهنای هر ردیف 25 و ارتفاع کل 25.5 میلی‌متر، با طول خارجی (La) 100 تا 475 اینچ. از برند آلمانی Optibelt، در سری‌های optibelt KB SK، optibelt KB RED POWER 3 و optibelt KB BLUE POWER، با تعداد ردیف و طول مورد نیاز.
تسمه‌ی چندتایی چیست؟
تسمه‌ی چندتایی (Kraftband) چند تسمه‌ی V شکل هم‌اندازه است که با یک لایه‌ی رویی به هم بسته شده‌اند؛ تسمه‌ها در شیار پولی نمی‌چرخند و نمی‌پرند و بار میان آن‌ها یکسان پخش می‌شود. به گفته‌ی Optibelt این تسمه برای ضربه‌های شدید، فاصله‌ی محور زیاد با پولی کوچک و محورهای عمودی به کار می‌رود. برای نمونه، 4-8V 2000 یعنی چهار ردیف 8V به هم چسبیده با طول خارجی (La) 200 اینچ.
مشخصات فنی مقطع 8V
- پهنای هر ردیف: 25 میلی‌متر؛ ارتفاع هر ردیف (h): 23 میلی‌متر
- فاصله‌ی ردیف‌ها (e): 28.6 میلی‌متر، همان فاصله‌ی شیارهای پولی
- ارتفاع کل تسمه: 25.5 میلی‌متر
- وزن: optibelt KB SK و optibelt KB RED POWER 3: 0.69؛ optibelt KB BLUE POWER: 0.74 کیلوگرم در هر متر برای هر ردیف
- حداقل قطر پولی: optibelt KB SK و optibelt KB RED POWER 3: 355؛ optibelt KB BLUE POWER: 400 میلی‌متر
- محدوده‌ی طول خارجی (La): 100 تا 475 اینچ
- دمای کار: optibelt KB RED POWER 3 و optibelt KB BLUE POWER: منفی 30 تا 100 درجه سانتی‌گراد
- استاندارد مقطع: RMA/MPTA
سری‌های Optibelt در این مقطع
- optibelt KB SK: تسمه‌ی چندتایی (Kraftband) از تسمه‌های باریک SK که با لایه‌ی رویی به هم چسبیده‌اند، معمولاً تا پنج ردیف؛ به گفته‌ی Optibelt برای ضربه‌های شدید، فاصله‌ی محور زیاد با پولی کوچک و محورهای عمودی؛ چند تسمه‌ی چندتایی کنار هم را باید دسته‌ای سفارش داد.

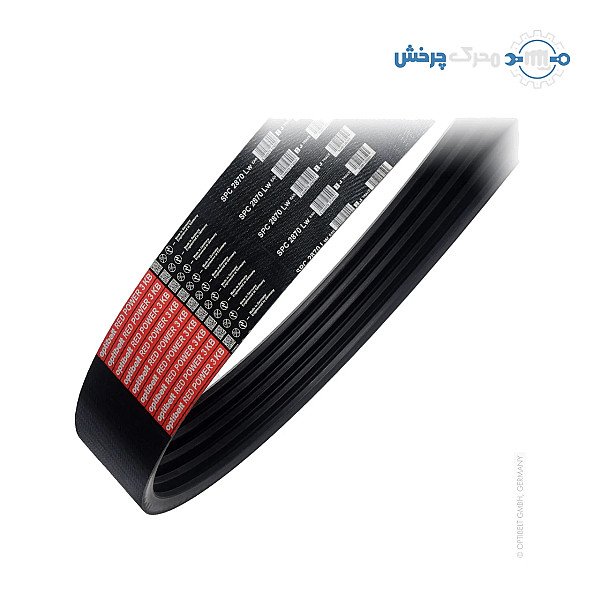

- optibelt KB RED POWER 3: تسمه‌ی چندتایی پرتوان و بی‌نیاز از نگه‌داری از تسمه‌های RED POWER 3؛ به گفته‌ی Optibelt تا ۵۰ درصد توان بیشتر از تسمه‌ی چندتایی معمولی و تا ۳۵ درصد صرفه‌جویی در هزینه، با بار کمتر بر محور و یاتاقان‌ها؛ دمای کار منفی 30 تا 100 درجه‌ی سانتی‌گراد.

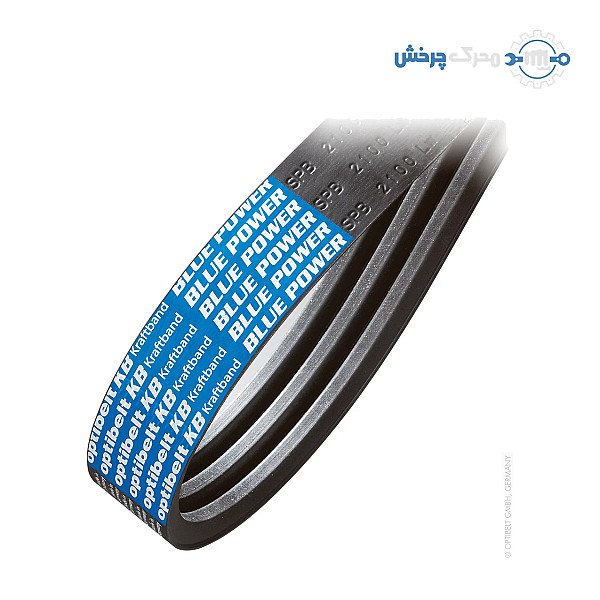

- optibelt KB BLUE POWER: تسمه‌ی چندتایی بسیار پرتوان با طناب کششی آرامید و کشیدگی بسیار کم و آمیزه‌ی EPDM؛ به گفته‌ی Optibelt توان آن حدود دو برابر تسمه‌ی چندتایی معمولی و بازده آن تا ۹۷ درصد است؛ مقطع‌های SPB و SPC آن روی پولی‌های استاندارد DIN 2211 و ISO 4183 کار می‌کنند؛ دمای کار منفی 30 تا 100 درجه‌ی سانتی‌گراد.
نکته‌های انتخاب و نصب
- تعداد ردیف و طول را از روی تسمه‌ی کهنه یا شماره‌ی پولی بخوانید؛ فاصله‌ی شیارهای پولی باید با تسمه بخواند.
- اگر چند تسمه‌ی چندتایی کنار هم کار می‌کنند، به گفته‌ی Optibelt باید دسته‌ای سفارش داده شوند.
- پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش را طبق دستور سازنده تنظیم کنید.
در فهرست Optibelt، 8V در optibelt KB SK از اقلام انبار سازنده است و در optibelt KB RED POWER 3 و optibelt KB BLUE POWER به سفارش تولید می‌شود؛ برای موجودی و زمان تأمین تماس بگیرید.
