نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
5V 500
تسمه 5V 500 SWR
- پهنای بالا
- b15.9mm
- ارتفاع
- h13mm
- طول
- La1270mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- 5V 500
- نوع
- تسمه ذوزنقه‌ای
- مقطع تسمه
- 5V
- سری‌های قابل تأمین
- SWR Wrapped
- ساختار تسمه
- باریک روکش‌دار (Wedge, Wrapped)
- طول مؤثر (Ld)
- 1259 میلی‌متر
- طول داخلی (Li)
- 1199 میلی‌متر
- طول خارجی (La)
- 1270 میلی‌متر
- پهنای بالای مقطع (b)
- 15.9 میلی‌متر
- ارتفاع مقطع (h)
- 13 میلی‌متر
- زاویه‌ی تسمه
- 40 درجه
- حداقل قطر پولی
- 140 میلی‌متر
- بیشینه‌ی سرعت تسمه
- 40 متر بر ثانیه
- بیشینه‌ی بسامد خمش
- 100 بار در ثانیه
- وزن تقریبی
- 0.26 کیلوگرم
- دمای کار
- منفی 40 تا 100 درجه سانتی‌گراد
- استاندارد
- RMA/MPTA
کاتالوگ سازنده
-
کاتالوگ تسمه SWR
PDF
۲۶ صفحه ۱٫۸ مگابایت
مشاهده
کاتالوگ تسمه SWR (در زبانه‌ی تازه)
درباره‌ی این کالا

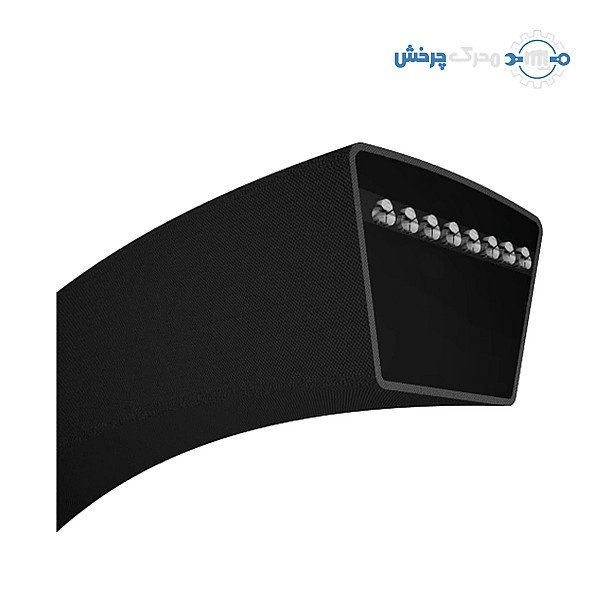

تسمه 5V 500 SWR یک تسمه‌ی V شکل باریک آمریکایی و روکش‌دار با مقطع 5V است: پهنای بالای 15.9 و ارتفاع 13 میلی‌متر و طول خارجی (La) 50 اینچ (1270 میلی‌متر)، ساخت SWR (San Wu Rubber، تایوان) مطابق RMA/MPTA. قابل تأمین در سری SWR Wrapped.
کد 5V 500 روی تسمه یعنی چه؟
در تسمه‌های باریک آمریکایی (3V، 5V و 8V)، عدد کد طول خارجی (La) به دهم اینچ است: 5V 500 یعنی تسمه‌ای با مقطع 5V و طول خارجی 50 اینچ، که SWR آن را 1270 میلی‌متر نوشته است. نام متریک همین تسمه در فهرست SWR 15N1270 است و با نوشتن 5V500 هم سفارش داده می‌شود. مقطع 5V روی پولی‌های همان مقطع کار می‌کند.
مشخصات فنی تسمه 5V 500
- مقطع: 5V؛ پهنای بالا 15.9 و ارتفاع 13 میلی‌متر، زاویه‌ی 40 درجه
- طول خارجی (La): 1270 میلی‌متر (در فهرست SWR)
- طول مؤثر (Ld) 1259 و طول داخلی (Li) 1199 میلی‌متر، از رابطه‌ی جدول فنی SWR برای مقطع 5V (Ld = La − 11، Li = La − 71)
- وزن: 0.207 کیلوگرم در هر متر؛ این تسمه حدود 0.26 کیلوگرم
- بیشینه‌ی سرعت تسمه: 40 متر بر ثانیه؛ بیشینه‌ی بسامد خمش: 100 بار در ثانیه
- کمترین قطر پولی: 140 میلی‌متر
- دمای کار: منفی 40 تا 100 درجه سانتی‌گراد
- استاندارد: RMA/MPTA
سری SWR در این اندازه
- SWR Wrapped (تسمه‌ی روکش‌دار SWR): تسمه‌ی V شکل روکش‌دار در مقطع‌های باریک SPZ تا SPC (DIN 7753 بخش 1)، باریک آمریکایی 3V، 5V و 8V (RMA/MPTA) و کلاسیک Z تا E (DIN 2215). به گفته‌ی SWR، تسمه‌های V شکل آن بی‌محدودیت در مناطق گرمسیری به کار می‌روند، با محدودیت تا 120 درجه‌ی سانتی‌گراد در برابر روغن و گرما مقاوم‌اند، رسانای الکتریسیته‌ی ساکن (آنتی‌استاتیک) مطابق DIN ISO 1813 هستند و می‌توان آن‌ها را دسته‌ای هم‌طول (Matched set) سفارش داد. SWR از سال 1946 تسمه‌ی V شکل می‌سازد.
کاربرد تسمه‌های 5V
تسمه‌های باریک 3V، 5V و 8V در دستگاه‌های آمریکایی و ماشین‌آلاتی که با پولی‌های RMA ساخته شده‌اند به کار می‌روند: پمپ، کمپرسور، فن، سنگ‌شکن و ماشین‌آلات صنعتی. کمترین قطر پولی که SWR برای مقطع 5V می‌دهد 140 میلی‌متر است؛ روی پولی کوچک‌تر، تسمه بیش از اندازه خم می‌شود و زود فرسوده می‌شود.
نکته‌های انتخاب و نصب
- در پولی‌های چندشیاره همه‌ی تسمه‌ها را با هم و از یک سری عوض کنید؛ SWR تسمه‌های V شکل خود را دسته‌ای هم‌طول (Matched set) هم می‌دهد.
- پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید.
- تسمه را بی‌اهرم و با کم کردن فاصله‌ی محورها روی پولی بگذارید.
این اندازه در فهرست تسمه‌های SWR آمده است؛ برای موجودی و زمان تأمین تماس بگیرید.
