نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
8V 2120
تسمه 8V 2120 اپتی‌بلت
- پهنای بالا
- b25mm
- ارتفاع
- h23mm
- طول
- La5385mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- 8V 2120
- نوع
- تسمه ذوزنقه‌ای
- مقطع تسمه
- 8V
- سری‌های قابل تأمین
- optibelt SK optibelt RED POWER 3 optibelt BLUE POWER
- ساختار تسمه
- روکش‌دار (Wrapped)
- طول خارجی (La)
- 5385 میلی‌متر
- پهنای بالای مقطع (b)
- 25 میلی‌متر
- ارتفاع مقطع (h)
- 23 میلی‌متر
- زاویه‌ی تسمه
- 40 درجه
- حداقل قطر پولی
- optibelt SK و optibelt RED POWER 3: 315؛ optibelt BLUE POWER: 355 میلی‌متر
- وزن تقریبی
- optibelt SK و optibelt RED POWER 3: 3.10؛ optibelt BLUE POWER: 3.25 کیلوگرم
- دمای کار
- optibelt SK: منفی 40 تا 70 درجه سانتی‌گراد؛ optibelt RED POWER 3 و optibelt BLUE POWER: منفی 30 تا 100 درجه سانتی‌گراد
- استاندارد
- RMA/MPTA
- اندازه در کاتالوگ سازنده
- optibelt SK و optibelt RED POWER 3: در انبار؛ optibelt BLUE POWER: به سفارش
کاتالوگ سازنده
-
کاتالوگ تسمه تایمینگ Optibelt
PDF
۱۸۲ صفحه ۶٫۳ مگابایت
مشاهده
کاتالوگ تسمه تایمینگ Optibelt (در زبانه‌ی تازه)
درباره‌ی این کالا
تسمه 8V 2120 اپتی‌بلت (Optibelt) یک تسمه‌ی V شکل باریک آمریکایی با مقطع 8V است: پهنای بالای 25 و ارتفاع 23 میلی‌متر و طول خارجی (La) 5385 میلی‌متر (212 اینچ). از برند آلمانی Optibelt مطابق RMA/MPTA، قابل تأمین در سری‌های optibelt SK، optibelt RED POWER 3 و optibelt BLUE POWER.
کد 8V 2120 روی تسمه یعنی چه؟
در تسمه‌های باریک آمریکایی 3V، 5V و 8V، عدد کد طول خارجی تسمه به دهم اینچ است: 8V 2120 یعنی تسمه‌ای با مقطع 8V و طول خارجی 212 اینچ. Optibelt نام متریک همین تسمه را هم می‌نویسد، 25N 5385، که عددش طول خارجی (La) به میلی‌متر است. تسمه با نوشتن 8V2120 هم سفارش داده می‌شود و روی پولی‌های استاندارد 8V کار می‌کند.
مشخصات فنی تسمه 8V 2120
- مقطع: 8V؛ پهنای بالا 25 و ارتفاع 23 میلی‌متر، زاویه‌ی 40 درجه
- طول خارجی (La): 5385 میلی‌متر (212 اینچ)؛ نام متریک: 25N 5385
- حداقل قطر پولی: optibelt SK و optibelt RED POWER 3: 315؛ optibelt BLUE POWER: 355 میلی‌متر
- دمای کار: optibelt SK: منفی 40 تا 70 درجه سانتی‌گراد؛ optibelt RED POWER 3 و optibelt BLUE POWER: منفی 30 تا 100 درجه سانتی‌گراد
- استاندارد: RMA/MPTA
سری Optibelt در این اندازه
- optibelt SK: تسمه‌ی باریک روکش‌دار (Wedge belt) مطابق DIN 7753 بخش ۱، ISO 4184 و RMA/MPTA، در نسخه‌ی S=C Plus (Set Constant): به گفته‌ی Optibelt بازده آن نزدیک به ۹۷ درصد است و تسمه‌های هم‌کد را بی‌اندازه‌گیری دوباره می‌توان در یک دسته کنار هم گذاشت؛ کم‌نیاز به نگه‌داری؛ دمای کار منفی 40 تا 70 درجه‌ی سانتی‌گراد.
- optibelt RED POWER 3: تسمه‌ی باریک روکش‌دار پرتوان و بی‌نیاز از نگه‌داری (Maintenance-free) در نسخه‌ی S=C Plus، با طناب کششی پلی‌استر ویژه که پس از نصب درست نیاز به کشش دوباره ندارد؛ به گفته‌ی Optibelt تا ۵۰ درصد توان بیشتر از تسمه‌ی باریک معمولی، بازده تا ۹۷ درصد و تا ۳۵ درصد صرفه‌جویی در هزینه با تسمه‌ی کمتر و پولی کوچک‌تر؛ مناسب هرزگرد پشتی (Back bend idler)، آنتی‌استاتیک مطابق ISO 1813؛ دمای کار منفی 30 تا 100 درجه‌ی سانتی‌گراد.

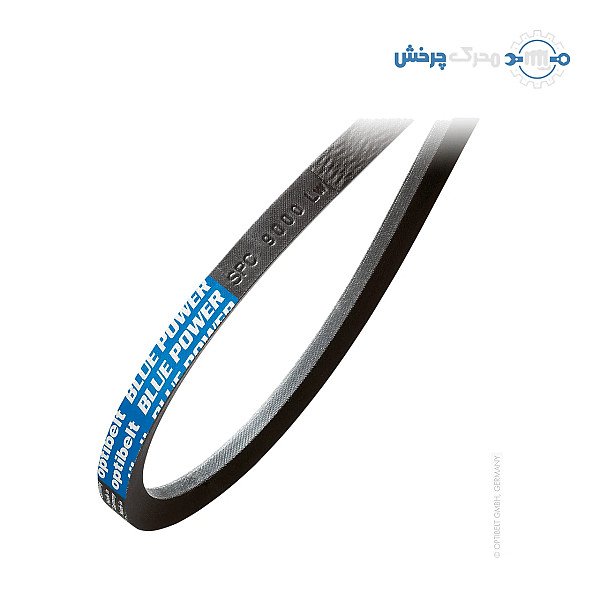

- optibelt BLUE POWER: تسمه‌ی باریک روکش‌دار بسیار پرتوان با طناب کششی آرامید و کشیدگی بسیار کم؛ به گفته‌ی Optibelt توان آن حدود دو برابر تسمه‌ی باریک معمولی است (تا ۱۰۰ درصد بیشتر)؛ چند تسمه‌ی کنار هم را باید دسته‌ای (Set) سفارش داد؛ دمای کار منفی 30 تا 100 درجه‌ی سانتی‌گراد.
کاربرد
تسمه‌های 3V، 5V و 8V هم‌خانواده‌ی تسمه‌های باریک اروپایی‌اند و در ماشین‌آلات با استاندارد آمریکایی، کمپرسور، پمپ، فن، آسیاب و سنگ‌شکن به کار می‌روند. به گفته‌ی Optibelt، 3V با SPZ و 5V با SPB جایگزین‌پذیرند (هم‌اندازه، ولی نه در یک دسته با هم).
نکته‌های انتخاب و نصب
- در پولی‌های چندشیاره همه‌ی تسمه‌ها را با هم و از یک سری عوض کنید و تسمه‌ی 3V و SPZ (یا 5V و SPB) را در یک دسته با هم به کار نبرید.
- پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید.
در فهرست Optibelt، 8V 2120 در optibelt SK و optibelt RED POWER 3 از اقلام انبار سازنده است و در optibelt BLUE POWER به سفارش تولید می‌شود؛ برای موجودی و زمان تأمین تماس بگیرید.
