نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
C 185

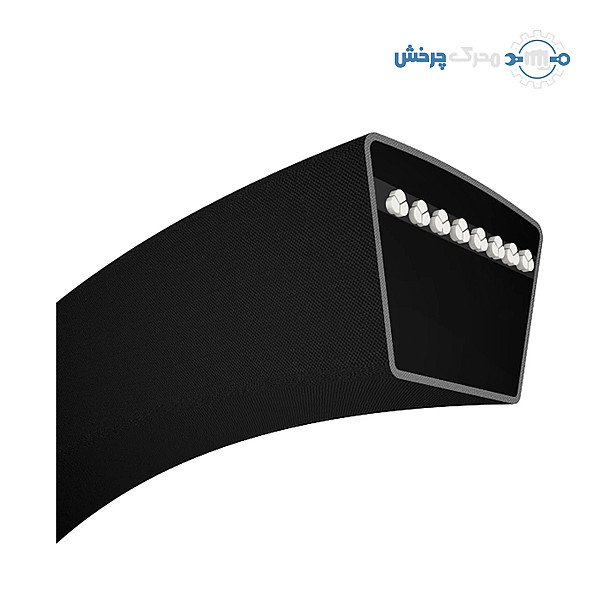

تسمه C 185 SWR
- پهنای بالا
- b22mm
- ارتفاع
- h14mm
- طول
- Li4700mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- C 185
- نوع
- تسمه ذوزنقه‌ای
- مقطع تسمه
- C
- سری‌های قابل تأمین
- SWR Wrapped SWR Power Guard
- ساختار تسمه
- کلاسیک روکش‌دار (Classical, Wrapped)
- طول مؤثر (Ld)
- 4758 میلی‌متر
- طول داخلی (Li)
- 4700 میلی‌متر
- طول خارجی (La)
- 4788 میلی‌متر
- پهنای بالای مقطع (b)
- 22 میلی‌متر
- ارتفاع مقطع (h)
- 14 میلی‌متر
- زاویه‌ی تسمه
- 40 درجه
- حداقل قطر پولی
- 180 میلی‌متر
- بیشینه‌ی سرعت تسمه
- 30 متر بر ثانیه
- بیشینه‌ی بسامد خمش
- 60 بار در ثانیه
- وزن تقریبی
- 1.52 کیلوگرم
- دمای کار
- منفی 40 تا 80 درجه سانتی‌گراد
- استاندارد
- DIN 2215
کاتالوگ سازنده
-
کاتالوگ تسمه SWR
PDF
۲۶ صفحه ۱٫۸ مگابایت
مشاهده
کاتالوگ تسمه SWR (در زبانه‌ی تازه)
درباره‌ی این کالا
تسمه C 185 SWR یک تسمه‌ی V شکل کلاسیک و روکش‌دار با مقطع C است: پهنای بالای 22 و ارتفاع 14 میلی‌متر، شماره‌ی طول 185 اینچ و طول داخلی (Li) 4700 میلی‌متر، ساخت SWR (San Wu Rubber، تایوان) مطابق DIN 2215. قابل تأمین در سری‌های SWR Wrapped و SWR Power Guard.
کد C 185 روی تسمه یعنی چه؟
در تسمه‌های V شکل کلاسیک، حرف کد مقطع تسمه است و عدد آن شماره‌ی طول به اینچ؛ SWR طول داخلی (Li) هر شماره را به میلی‌متر می‌نویسد: C 185 یعنی تسمه‌ای با مقطع C و طول داخلی 4700 میلی‌متر، در نام‌گذاری DIN 2215 22x4700. همین تسمه را با نوشتن C185 هم سفارش می‌دهند. مقطع C روی پولی‌های همان مقطع کار می‌کند.
مشخصات فنی تسمه C 185
- مقطع: C؛ پهنای بالا 22 و ارتفاع 14 میلی‌متر، زاویه‌ی 40 درجه
- طول داخلی (Li): 4700 میلی‌متر (در فهرست SWR)
- طول مؤثر (Ld) 4758 و طول خارجی (La) 4788 میلی‌متر، از رابطه‌ی جدول فنی SWR برای مقطع C (Ld = Li + 58، La = Li + 88)
- وزن: 0.32 کیلوگرم در هر متر؛ این تسمه حدود 1.52 کیلوگرم
- بیشینه‌ی سرعت تسمه: 30 متر بر ثانیه؛ بیشینه‌ی بسامد خمش: 60 بار در ثانیه
- کمترین قطر پولی: 180 میلی‌متر
- دمای کار: منفی 40 تا 80 درجه سانتی‌گراد
- استاندارد: DIN 2215
سری SWR در این اندازه
- SWR Wrapped (تسمه‌ی روکش‌دار SWR): تسمه‌ی V شکل روکش‌دار در مقطع‌های باریک SPZ تا SPC (DIN 7753 بخش 1)، باریک آمریکایی 3V، 5V و 8V (RMA/MPTA) و کلاسیک Z تا E (DIN 2215). به گفته‌ی SWR، تسمه‌های V شکل آن بی‌محدودیت در مناطق گرمسیری به کار می‌روند، با محدودیت تا 120 درجه‌ی سانتی‌گراد در برابر روغن و گرما مقاوم‌اند، رسانای الکتریسیته‌ی ساکن (آنتی‌استاتیک) مطابق DIN ISO 1813 هستند و می‌توان آن‌ها را دسته‌ای هم‌طول (Matched set) سفارش داد. SWR از سال 1946 تسمه‌ی V شکل می‌سازد.
- SWR Power Guard: سری پرتوان SWR برای دستگاه‌های سنگین و جمع‌وجور مانند سنگ‌شکن، خردکن چوب، آسفالت‌تراش، ماشین برداشت و کارخانه‌ی کاغذ؛ آمیزه‌ی کلروپرن (CR) پر از الیاف پلی‌استر یا آرامید، طناب کششی آرامید و روکش دولایه. به گفته‌ی SWR، شکل مقطع حتی زیر بیشترین بار پایدار می‌ماند و بار یکنواخت روی پهلوهای تسمه پخش می‌شود، تسمه تقریباً بی‌نیاز از سرویس است (کشش دوباره و سرویس منظم نمی‌خواهد؛ بازدید چشمی گاه‌به‌گاه طبق دستور سازنده‌ی دستگاه توصیه می‌شود) و در برابر روغن و در دستگاه‌های داغ بهتر کار می‌کند. دمای کار منفی 30 تا 80 درجه سانتی‌گراد؛ مطابق ISO 5290، RMA IP22، ASAE S211.7، BS 3790 و ISO 1813. SWR آن را تکی و چندتایی (Multibelt) در مقطع‌های SPB، 5V، SPC، 8V، HB و HC می‌سازد.
کاربرد تسمه‌های کلاسیک C
تسمه‌ی کلاسیک روکش‌دار توان را میان الکتروموتور و دستگاه منتقل می‌کند: پمپ، کمپرسور، فن، ماشین‌آلات کشاورزی و ماشین‌های عمومی. کمترین قطر پولی که SWR برای مقطع C می‌دهد 180 میلی‌متر است؛ روی پولی کوچک‌تر، تسمه بیش از اندازه خم می‌شود و زود فرسوده می‌شود.
نکته‌های انتخاب و نصب
- در پولی‌های چندشیاره همه‌ی تسمه‌ها را با هم و از یک سری عوض کنید؛ SWR تسمه‌های V شکل خود را دسته‌ای هم‌طول (Matched set) هم می‌دهد.
- پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید؛ کشش کم لغزش و داغی، و کشش زیاد فشار بر یاتاقان‌ها و کوتاه شدن عمر تسمه را در پی دارد.
- تسمه را بی‌اهرم و با کم کردن فاصله‌ی محورها روی پولی بگذارید.
این اندازه در فهرست تسمه‌های SWR آمده است؛ برای موجودی و زمان تأمین تماس بگیرید.
