نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر

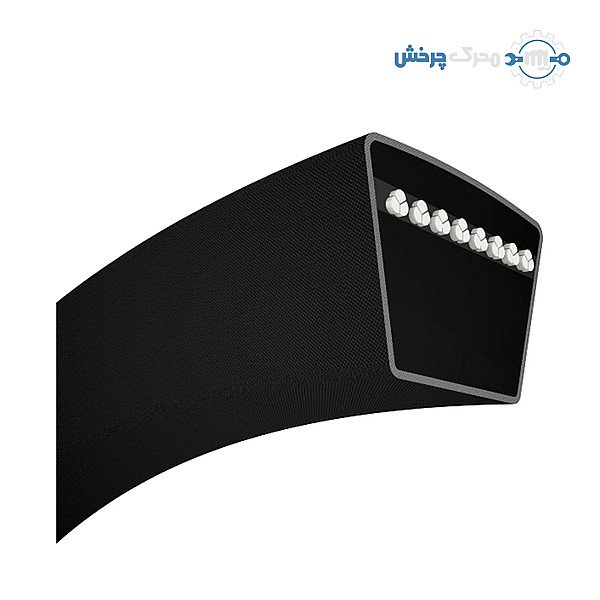

تسمه V شکل

C 315

تسمه C 315 SWR

پهنای بالا: b22mm
ارتفاع: h14mm
طول: Li8000mm

همه‌ی مشخصات فنی

موجود در انبار محرک چرخش اصل و با ضمانت ارسال با پست پیشتاز

قیمت روز و سفارش: تماس بگیرید

استعلام قیمت این کد ۰۹۱۲۴۶۴۶۴۷۰ واتس‌اپ

شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸

برگه‌ی مشخصات

کد فنی: C 315
نوع: تسمه ذوزنقه‌ای
مقطع تسمه: C
سری‌های قابل تأمین: SWR Wrapped SWR Power Guard
ساختار تسمه: کلاسیک روکش‌دار (Classical, Wrapped)
طول مؤثر (Ld): 8058 میلی‌متر
طول داخلی (Li): 8000 میلی‌متر
طول خارجی (La): 8088 میلی‌متر
پهنای بالای مقطع (b): 22 میلی‌متر
ارتفاع مقطع (h): 14 میلی‌متر
زاویه‌ی تسمه: 40 درجه
حداقل قطر پولی: 180 میلی‌متر
بیشینه‌ی سرعت تسمه: 30 متر بر ثانیه
بیشینه‌ی بسامد خمش: 60 بار در ثانیه
وزن تقریبی: 2.58 کیلوگرم
دمای کار: منفی 40 تا 80 درجه سانتی‌گراد
استاندارد: DIN 2215

کاتالوگ سازنده

کاتالوگ تسمه SWR PDF ۲۶ صفحه ۱٫۸ مگابایت مشاهده کاتالوگ تسمه SWR (در زبانه‌ی تازه)

درباره‌ی این کالا

تسمه C 315 SWR یک تسمه‌ی V شکل کلاسیک و روکش‌دار با مقطع C است: پهنای بالای 22 و ارتفاع 14 میلی‌متر، شماره‌ی طول 315 اینچ و طول داخلی (Li) 8000 میلی‌متر، ساخت SWR (San Wu Rubber، تایوان) مطابق DIN 2215. قابل تأمین در سری‌های SWR Wrapped و SWR Power Guard.

کد C 315 روی تسمه یعنی چه؟

در تسمه‌های V شکل کلاسیک، حرف کد مقطع تسمه است و عدد آن شماره‌ی طول به اینچ؛ SWR طول داخلی (Li) هر شماره را به میلی‌متر می‌نویسد: C 315 یعنی تسمه‌ای با مقطع C و طول داخلی 8000 میلی‌متر، در نام‌گذاری DIN 2215 22x8000. همین تسمه را با نوشتن C315 هم سفارش می‌دهند. مقطع C روی پولی‌های همان مقطع کار می‌کند.

مشخصات فنی تسمه C 315

مقطع: C؛ پهنای بالا 22 و ارتفاع 14 میلی‌متر، زاویه‌ی 40 درجه
طول داخلی (Li): 8000 میلی‌متر (در فهرست SWR)
طول مؤثر (Ld) 8058 و طول خارجی (La) 8088 میلی‌متر، از رابطه‌ی جدول فنی SWR برای مقطع C (Ld = Li + 58، La = Li + 88)
وزن: 0.32 کیلوگرم در هر متر؛ این تسمه حدود 2.58 کیلوگرم
بیشینه‌ی سرعت تسمه: 30 متر بر ثانیه؛ بیشینه‌ی بسامد خمش: 60 بار در ثانیه
کمترین قطر پولی: 180 میلی‌متر
دمای کار: منفی 40 تا 80 درجه سانتی‌گراد
استاندارد: DIN 2215

سری SWR در این اندازه

SWR Wrapped (تسمه‌ی روکش‌دار SWR): تسمه‌ی V شکل روکش‌دار در مقطع‌های باریک SPZ تا SPC (DIN 7753 بخش 1)، باریک آمریکایی 3V، 5V و 8V (RMA/MPTA) و کلاسیک Z تا E (DIN 2215). به گفته‌ی SWR، تسمه‌های V شکل آن بی‌محدودیت در مناطق گرمسیری به کار می‌روند، با محدودیت تا 120 درجه‌ی سانتی‌گراد در برابر روغن و گرما مقاوم‌اند، رسانای الکتریسیته‌ی ساکن (آنتی‌استاتیک) مطابق DIN ISO 1813 هستند و می‌توان آن‌ها را دسته‌ای هم‌طول (Matched set) سفارش داد. SWR از سال 1946 تسمه‌ی V شکل می‌سازد.
SWR Power Guard: سری پرتوان SWR برای دستگاه‌های سنگین و جمع‌وجور مانند سنگ‌شکن، خردکن چوب، آسفالت‌تراش، ماشین برداشت و کارخانه‌ی کاغذ؛ آمیزه‌ی کلروپرن (CR) پر از الیاف پلی‌استر یا آرامید، طناب کششی آرامید و روکش دولایه. به گفته‌ی SWR، شکل مقطع حتی زیر بیشترین بار پایدار می‌ماند و بار یکنواخت روی پهلوهای تسمه پخش می‌شود، تسمه تقریباً بی‌نیاز از سرویس است (کشش دوباره و سرویس منظم نمی‌خواهد؛ بازدید چشمی گاه‌به‌گاه طبق دستور سازنده‌ی دستگاه توصیه می‌شود) و در برابر روغن و در دستگاه‌های داغ بهتر کار می‌کند. دمای کار منفی 30 تا 80 درجه سانتی‌گراد؛ مطابق ISO 5290، RMA IP22، ASAE S211.7، BS 3790 و ISO 1813. SWR آن را تکی و چندتایی (Multibelt) در مقطع‌های SPB، 5V، SPC، 8V، HB و HC می‌سازد.

کاربرد تسمه‌های کلاسیک C

تسمه‌ی کلاسیک روکش‌دار توان را میان الکتروموتور و دستگاه منتقل می‌کند: پمپ، کمپرسور، فن، ماشین‌آلات کشاورزی و ماشین‌های عمومی. کمترین قطر پولی که SWR برای مقطع C می‌دهد 180 میلی‌متر است؛ روی پولی کوچک‌تر، تسمه بیش از اندازه خم می‌شود و زود فرسوده می‌شود.

نکته‌های انتخاب و نصب

در پولی‌های چندشیاره همه‌ی تسمه‌ها را با هم و از یک سری عوض کنید؛ SWR تسمه‌های V شکل خود را دسته‌ای هم‌طول (Matched set) هم می‌دهد.
پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید؛ کشش کم لغزش و داغی، و کشش زیاد فشار بر یاتاقان‌ها و کوتاه شدن عمر تسمه را در پی دارد.
تسمه را بی‌اهرم و با کم کردن فاصله‌ی محورها روی پولی بگذارید.

این اندازه در فهرست تسمه‌های SWR آمده است؛ برای موجودی و زمان تأمین تماس بگیرید.
