نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
E 240

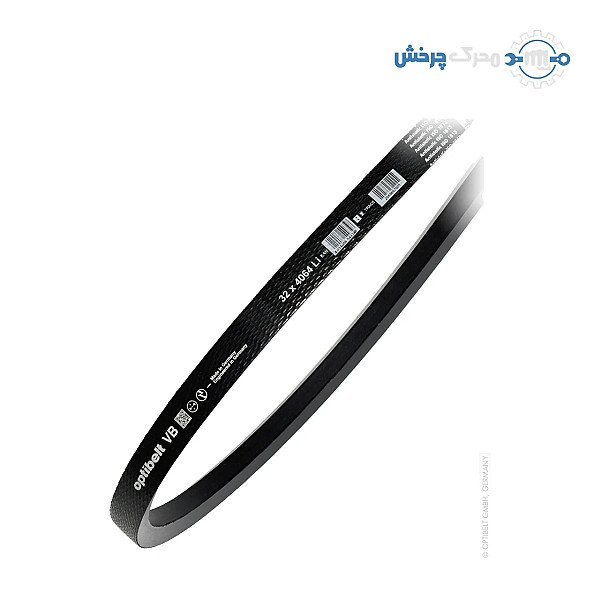

تسمه E 240 اپتی‌بلت
- پهنای بالا
- b40mm
- ارتفاع
- h25mm
- طول
- Li6096mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- E 240
- نوع
- تسمه ذوزنقه‌ای
- مقطع تسمه
- E
- سری‌های قابل تأمین
- optibelt VB
- ساختار تسمه
- روکش‌دار (Wrapped)
- طول مؤثر (Ld)
- 6096 میلی‌متر
- طول داخلی (Li)
- 6096 میلی‌متر
- پهنای بالای مقطع (b)
- 40 میلی‌متر
- ارتفاع مقطع (h)
- 25 میلی‌متر
- زاویه‌ی تسمه
- 40 درجه
- حداقل قطر پولی
- 500 میلی‌متر
- وزن تقریبی
- 5.84 کیلوگرم
- دمای کار
- منفی 40 تا 70 درجه سانتی‌گراد
- استاندارد
- DIN 2215، ISO 4184
- اندازه در کاتالوگ سازنده
- تولید به سفارش (غیر انباری)
کاتالوگ سازنده
-
کاتالوگ تسمه تایمینگ Optibelt
PDF
۱۸۲ صفحه ۶٫۳ مگابایت
مشاهده
کاتالوگ تسمه تایمینگ Optibelt (در زبانه‌ی تازه)
درباره‌ی این کالا
تسمه E 240 اپتی‌بلت (Optibelt) یک تسمه‌ی V شکل کلاسیک با مقطع E (E/40) است: پهنای بالای 40 و ارتفاع 25 میلی‌متر، طول داخلی (Li) 6096 و طول مؤثر (Ld) 6096 میلی‌متر. از برند آلمانی Optibelt (سری VB) مطابق DIN 2215 و ISO 4184.
کد E 240 روی تسمه یعنی چه؟
در تسمه‌های V شکل کلاسیک، حرف کد مقطع تسمه است و عدد آن طول داخلی به اینچ؛ پس E 240 یعنی تسمه‌ای با مقطع E و طول داخلی 240 اینچ. Optibelt تسمه‌های VB را با نام ISO می‌نویسد، پهنای بالا × طول داخلی به میلی‌متر: همین تسمه در فهرست آن 40 x 6096 است، با طول داخلی (Li) 6096 و طول مؤثر (Ld) 6096 میلی‌متر. تسمه با نوشتن E240 یا 40 x 6096 سفارش داده می‌شود.
مشخصات فنی تسمه E 240
- مقطع: E (E/40)؛ پهنای بالا 40 و ارتفاع 25 میلی‌متر، زاویه‌ی 40 درجه
- طول داخلی (Li): 6096 میلی‌متر؛ طول مؤثر (Ld): 6096 میلی‌متر
- ساختار: روکش‌دار (Wrapped)
- حداقل قطر پولی: 500 میلی‌متر
- دمای کار: منفی 40 تا 70 درجه سانتی‌گراد
- استاندارد: DIN 2215 و ISO 4184
سری Optibelt در این اندازه
- optibelt VB: تسمه‌ی V شکل کلاسیک روکش‌دار مطابق DIN 2215 و ISO 4184، در نسخه‌ی S=C Plus که بی‌اندازه‌گیری دوباره در دسته به کار می‌رود؛ با روکش پارچه‌ای مقاوم در برابر سایش؛ به گفته‌ی Optibelt تسمه‌ی انتقال قدرت همه‌کاره، از ماشین‌آلات کشاورزی تا ماشین‌سازی؛ چند اندازه‌ی کوچک آن لبه‌باز و دندانه‌دار ساخته می‌شود؛ دمای کار منفی 40 تا 70 درجه‌ی سانتی‌گراد.
کاربرد تسمه‌های کلاسیک E
تسمه‌ی کلاسیک پرکاربردترین تسمه‌ی انتقال قدرت است: الکتروموتور و پمپ، کمپرسور، فن، ماشین‌آلات کشاورزی، ماشین‌های چوب و فلز و دستگاه‌های عمومی. به گفته‌ی Optibelt، VB هم در ماشین‌آلات کشاورزی و هم در کاربردهای خاص ماشین‌سازی مانند انتقال تسمه‌ای V به تخت به کار می‌رود. در طراحی یا بازسازی دستگاه، تسمه‌ی باریک 8V در جای کمتر همان توان را منتقل می‌کند.
نکته‌های انتخاب و نصب
- تسمه‌های VB در نسخه‌ی S=C Plus ساخته می‌شوند و به گفته‌ی Optibelt تسمه‌های هم‌کد را می‌توان بی‌اندازه‌گیری دوباره در یک دسته به کار برد؛ با این حال همه‌ی تسمه‌های یک پولی را با هم عوض کنید.
- پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید.
- تسمه را بی‌اهرم و با کم کردن فاصله‌ی محورها روی پولی بگذارید.
در فهرست Optibelt، E 240 از اندازه‌هایی است که سازنده در انبار نگه نمی‌دارد و به سفارش تولید می‌شود؛ زمان تأمین را هنگام تماس بپرسید.
