نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر

تسمه V شکل

E 280

تسمه E 280 SWR

پهنای بالا: b40mm
ارتفاع: h25mm
طول: Li7100mm

همه‌ی مشخصات فنی

موجود در انبار محرک چرخش اصل و با ضمانت ارسال با پست پیشتاز

قیمت روز و سفارش: تماس بگیرید

استعلام قیمت این کد ۰۹۱۲۴۶۴۶۴۷۰ واتس‌اپ

شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸

برگه‌ی مشخصات

کد فنی: E 280
نوع: تسمه ذوزنقه‌ای
مقطع تسمه: E
سری‌های قابل تأمین: SWR Wrapped
ساختار تسمه: کلاسیک روکش‌دار (Classical, Wrapped)
طول مؤثر (Ld): 7180 میلی‌متر
طول داخلی (Li): 7100 میلی‌متر
طول خارجی (La): 7257 میلی‌متر
پهنای بالای مقطع (b): 40 میلی‌متر
ارتفاع مقطع (h): 25 میلی‌متر
زاویه‌ی تسمه: 40 درجه
حداقل قطر پولی: 450 میلی‌متر
بیشینه‌ی سرعت تسمه: 30 متر بر ثانیه
بیشینه‌ی بسامد خمش: 60 بار در ثانیه
وزن تقریبی: 7.47 کیلوگرم
دمای کار: منفی 40 تا 80 درجه سانتی‌گراد
استاندارد: DIN 2215

کاتالوگ سازنده

کاتالوگ تسمه SWR PDF ۲۶ صفحه ۱٫۸ مگابایت مشاهده کاتالوگ تسمه SWR (در زبانه‌ی تازه)

درباره‌ی این کالا

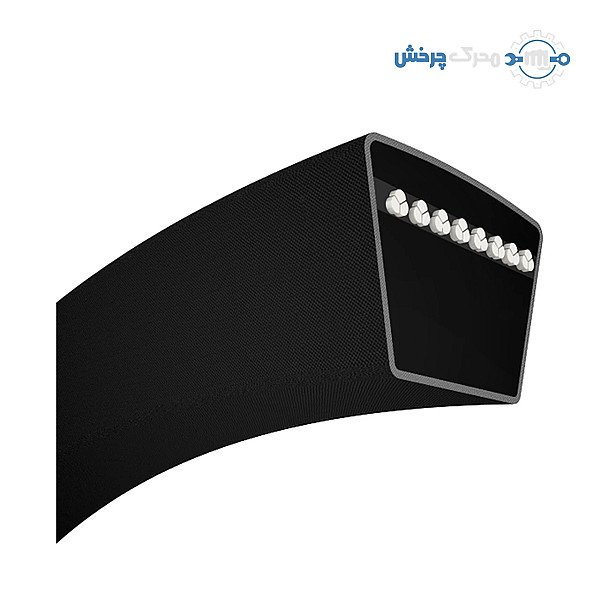

تسمه E 280 SWR یک تسمه‌ی V شکل کلاسیک و روکش‌دار با مقطع E است: پهنای بالای 40 و ارتفاع 25 میلی‌متر، شماره‌ی طول 280 اینچ و طول داخلی (Li) 7100 میلی‌متر، ساخت SWR (San Wu Rubber، تایوان) مطابق DIN 2215. قابل تأمین در سری SWR Wrapped.

کد E 280 روی تسمه یعنی چه؟

در تسمه‌های V شکل کلاسیک، حرف کد مقطع تسمه است و عدد آن شماره‌ی طول به اینچ؛ SWR طول داخلی (Li) هر شماره را به میلی‌متر می‌نویسد: E 280 یعنی تسمه‌ای با مقطع E و طول داخلی 7100 میلی‌متر، در نام‌گذاری DIN 2215 40x7100. همین تسمه را با نوشتن E280 هم سفارش می‌دهند. مقطع E روی پولی‌های همان مقطع کار می‌کند.

مشخصات فنی تسمه E 280

مقطع: E؛ پهنای بالا 40 و ارتفاع 25 میلی‌متر، زاویه‌ی 40 درجه
طول داخلی (Li): 7100 میلی‌متر (در فهرست SWR)
طول مؤثر (Ld) 7180 و طول خارجی (La) 7257 میلی‌متر، از رابطه‌ی جدول فنی SWR برای مقطع E (Ld = Li + 80، La = Li + 157)
وزن: 1.041 کیلوگرم در هر متر؛ این تسمه حدود 7.47 کیلوگرم
بیشینه‌ی سرعت تسمه: 30 متر بر ثانیه؛ بیشینه‌ی بسامد خمش: 60 بار در ثانیه
کمترین قطر پولی: 450 میلی‌متر
دمای کار: منفی 40 تا 80 درجه سانتی‌گراد
استاندارد: DIN 2215

سری SWR در این اندازه

SWR Wrapped (تسمه‌ی روکش‌دار SWR): تسمه‌ی V شکل روکش‌دار در مقطع‌های باریک SPZ تا SPC (DIN 7753 بخش 1)، باریک آمریکایی 3V، 5V و 8V (RMA/MPTA) و کلاسیک Z تا E (DIN 2215). به گفته‌ی SWR، تسمه‌های V شکل آن بی‌محدودیت در مناطق گرمسیری به کار می‌روند، با محدودیت تا 120 درجه‌ی سانتی‌گراد در برابر روغن و گرما مقاوم‌اند، رسانای الکتریسیته‌ی ساکن (آنتی‌استاتیک) مطابق DIN ISO 1813 هستند و می‌توان آن‌ها را دسته‌ای هم‌طول (Matched set) سفارش داد. SWR از سال 1946 تسمه‌ی V شکل می‌سازد.

کاربرد تسمه‌های کلاسیک E

تسمه‌ی کلاسیک روکش‌دار توان را میان الکتروموتور و دستگاه منتقل می‌کند: پمپ، کمپرسور، فن، ماشین‌آلات کشاورزی و ماشین‌های عمومی. کمترین قطر پولی که SWR برای مقطع E می‌دهد 450 میلی‌متر است؛ روی پولی کوچک‌تر، تسمه بیش از اندازه خم می‌شود و زود فرسوده می‌شود.

نکته‌های انتخاب و نصب

در پولی‌های چندشیاره همه‌ی تسمه‌ها را با هم و از یک سری عوض کنید؛ SWR تسمه‌های V شکل خود را دسته‌ای هم‌طول (Matched set) هم می‌دهد.
پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید؛ کشش کم لغزش و داغی، و کشش زیاد فشار بر یاتاقان‌ها و کوتاه شدن عمر تسمه را در پی دارد.
تسمه را بی‌اهرم و با کم کردن فاصله‌ی محورها روی پولی بگذارید.

این اندازه در فهرست تسمه‌های SWR آمده است؛ برای موجودی و زمان تأمین تماس بگیرید.
