نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
34275/34492

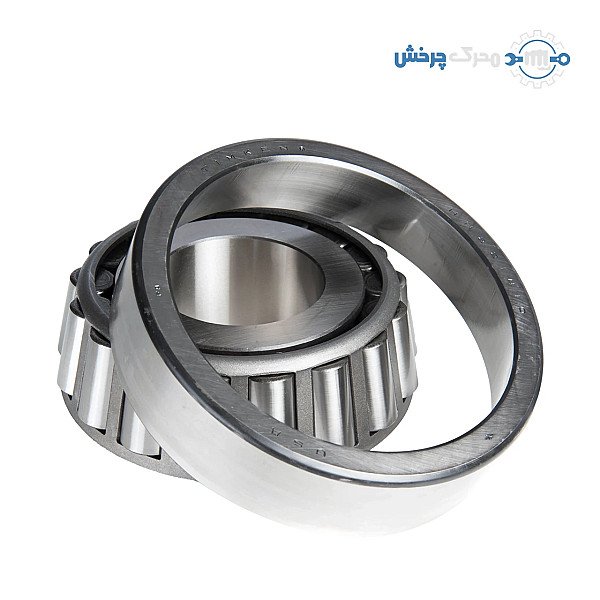

رولبرینگ مخروطی 34275/34492 برند TIMKEN
- قطر داخلی
- d70mm
- قطرخارجی
- D125.095mm
- ضخامت
- T24mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- 34275/34492
- نوع
- رولبرینگ مخروطی
- قطرخارجی
- 125.095 میلیمتر
- قطر داخلی
- 70 میلیمتر
- ضخامت
- 24 میلیمتر
- آب بند
- بدون آب بند
- سری ابعادی
- سری 34000
- شماره مخروط (Cone)
- 34275
- شماره کاسه (Cup)
- 34492
- پهنای مخروط (B)
- 23.012 میلیمتر
- پهنای کاسه (C)
- 16.67 میلیمتر
- بار دینامیکی پایه (C)
- 102 کیلونیوتن
- بار استاتیکی پایه (C0)
- 136 کیلونیوتن
- ضریب e
- 0.45
- ضریب Y
- 1.33
- وزن تقریبی
- 1.16 کیلوگرم
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ TIMKEN
PDF
۷۶۲ صفحه ۱۰ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ TIMKEN (در زبانه‌ی تازه)
درباره‌ی این کالا
رولبرینگ مخروطی 34275/34492 تیمکن (TIMKEN): مخروط 34275 و کاسه‌ی 34492 از سری 34000، با قطر داخلی 70، قطر خارجی 125.095 و پهنای کل 24 میلیمتر و بار دینامیکی پایه 102 کیلونیوتن.
رولبرینگ مخروطی 34275/34492 تیمکن چیست؟
34275/34492 رولبرینگ مخروطی تک‌ردیفه‌ی (TS) TIMKEN است که از دو قطعه‌ی شماره‌دار ساخته می‌شود: مخروط 34275 (Cone، رینگ داخلی با غلتک‌ها و قفسه) و کاسه‌ی 34492 (Cup، رینگ بیرونی). با هم قطر داخلی 70، قطر خارجی 125.095 و پهنای کل 24 میلیمتر دارند (2.7559 × 4.925 × 0.9449 اینچ).
هر دو از سری 34000 تیمکن‌اند؛ به گفته‌ی تیمکن هر مخروط یک سری با هر کاسه‌ی همان سری جفت می‌شود، و همین مخروط با کاسه‌ی دیگر بلبرینگی با قطر خارجی یا پهنای دیگر است. شماره‌ها از سیستم شماره‌گذاری اولیه‌ی تیمکن‌اند؛ هر خانواده حول یک اندازه‌ی غلتک طراحی شده است. غلتک‌های مخروطی بار شعاعی و بار محوری در یک جهت را با هم می‌گیرند و این رولبرینگ‌ها معمولاً جفتی و روبه‌روی هم بسته می‌شوند: توپی چرخ خودرو و تریلر، دیفرانسیل و گیربکس، ماشین‌آلات کشاورزی و راه‌سازی.
مشخصات فنی رولبرینگ 34275/34492
- قطر داخلی (d): 70 میلیمتر (2.7559 اینچ)
- قطر خارجی (D): 125.095 میلیمتر (4.925 اینچ)
- پهنای کل (T): 24 میلیمتر (0.9449 اینچ)
- مخروط (Cone): 34275؛ کاسه (Cup): 34492
- پهنای مخروط (B): 23.012 میلیمتر؛ پهنای کاسه (C): 16.67 میلیمتر
- بار دینامیکی پایه (C1، یک میلیون دور): 102 کیلونیوتن
- بار استاتیکی پایه (C0): 136 کیلونیوتن
- بار دینامیکی تیمکن (C90، ۹۰ میلیون دور): شعاعی 26.5 و محوری 20.5 کیلونیوتن؛ ضریب K: 1.30
- ضریب‌های بار محوری: e = 0.45 و Y = 1.33
- بیشترین شعاع گوشه‌ی محور (R): 2.0 و محفظه (r): 2.0 میلیمتر
- وزن تقریبی: 1.16 کیلوگرم
مخروط و کاسه، با هم یا جدا
مخروط و کاسه جدا هم عرضه می‌شوند و شماره‌ی هر کدام روی خودش حک شده است: اگر یکی سالم مانده، شماره‌ی همان دیگری را بگویید (مخروط 34275 یا کاسه‌ی 34492). کاسه‌ی دیگری از همین سری روی این مخروط می‌نشیند، اما ابعاد بیرونی بلبرینگ را عوض می‌کند.
تنظیم و نصب
- کاسه را در محفظه و مخروط را روی محور جا بزنید، هر کدام با فشار یکنواخت روی رینگ خودش؛ نیرو را از روی غلتک‌ها رد نکنید.
- لقی محوری میان غلتک‌ها و مسیرها (Setting) هنگام نصب با جابه‌جا کردن یک رینگ در جهت محور تعیین می‌شود: لقی (End play) یا پیش‌بار (Preload). به گفته‌ی تیمکن بیشترین عمر در لقی نزدیک صفر در دمای کار است و بیشتر رولبرینگ‌ها با کمی لقی بسته می‌شوند تا گرم که شدند به نزدیک صفر برسند؛ مقدار آن را از دستور سازنده‌ی دستگاه بگیرید.
- گوشه‌ی شانه‌ی محور از 2.0 و شانه‌ی محفظه از 2.0 میلیمتر بزرگ‌تر نباشد، تا رینگ‌ها کامل بنشینند.
چطور سفارش بدهیم؟
شماره‌ی مخروط و کاسه را بگویید، مثل 34275 / 34492. اگر شماره‌ها خوانا نیستند، قطر داخلی مخروط، قطر خارجی کاسه و پهنای کل را با کولیس اندازه بگیرید.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
