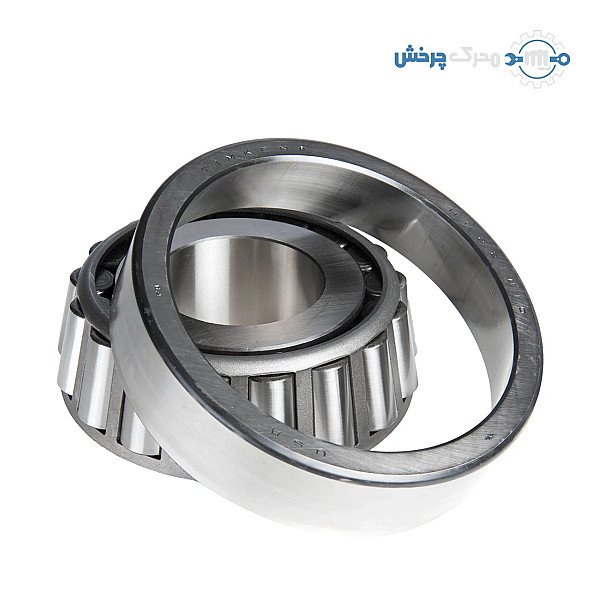

رولبرینگ مخروطی 6576/6536 برند TIMKEN

نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر

رولبرینگ مخروطی

6576/6536

رولبرینگ مخروطی 6576/6536 برند TIMKEN

قطر داخلی: d76.2mm
قطرخارجی: D161.925mm
ضخامت: T53.975mm

همه‌ی مشخصات فنی

موجود در انبار محرک چرخش اصل و با ضمانت ارسال با پست پیشتاز

قیمت روز و سفارش: تماس بگیرید

استعلام قیمت این کد ۰۹۱۲۴۶۴۶۴۷۰ واتس‌اپ

شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸

برگه‌ی مشخصات

کد فنی: 6576/6536
نوع: رولبرینگ مخروطی
قطرخارجی: 161.925 میلیمتر
قطر داخلی: 76.2 میلیمتر
ضخامت: 53.975 میلیمتر
آب بند: بدون آب بند
سری ابعادی: سری 6500
شماره مخروط (Cone): 6576
شماره کاسه (Cup): 6536
پهنای مخروط (B): 55.1 میلیمتر
پهنای کاسه (C): 42.863 میلیمتر
بار دینامیکی پایه (C): 439 کیلونیوتن
بار استاتیکی پایه (C0): 523 کیلونیوتن
ضریب e: 0.40
ضریب Y: 1.50
وزن تقریبی: 5.41 کیلوگرم

کاتالوگ سازنده

کاتالوگ بلبرینگ و رولبرینگ TIMKEN PDF ۷۶۲ صفحه ۱۰ مگابایت مشاهده کاتالوگ بلبرینگ و رولبرینگ TIMKEN (در زبانه‌ی تازه)

درباره‌ی این کالا

رولبرینگ مخروطی 6576/6536 تیمکن (TIMKEN): مخروط 6576 و کاسه‌ی 6536 از سری 6500، با قطر داخلی 76.2، قطر خارجی 161.925 و پهنای کل 53.975 میلی‌متر و بار دینامیکی پایه 439 کیلونیوتن.

رولبرینگ مخروطی 6576/6536 تیمکن چیست؟

6576/6536 رولبرینگ مخروطی تک‌ردیفه‌ی (TS) TIMKEN است که از دو قطعه‌ی شماره‌دار ساخته می‌شود: مخروط 6576 (Cone، رینگ داخلی با غلتک‌ها و قفسه) و کاسه‌ی 6536 (Cup، رینگ بیرونی). با هم قطر داخلی 76.2، قطر خارجی 161.925 و پهنای کل 53.975 میلی‌متر دارند (3 × 6.375 × 2.125 اینچ).

هر دو از سری 6500 تیمکن‌اند؛ به گفته‌ی تیمکن هر مخروط یک سری با هر کاسه‌ی همان سری جفت می‌شود، و همین مخروط با کاسه‌ی دیگر بلبرینگی با قطر خارجی یا پهنای دیگر است. شماره‌ها از سیستم شماره‌گذاری اولیه‌ی تیمکن‌اند؛ هر خانواده حول یک اندازه‌ی غلتک طراحی شده است. غلتک‌های مخروطی بار شعاعی و بار محوری در یک جهت را با هم می‌گیرند و این رولبرینگ‌ها معمولاً جفتی و روبه‌روی هم بسته می‌شوند: توپی چرخ خودرو و تریلر، دیفرانسیل و گیربکس، ماشین‌آلات کشاورزی و راه‌سازی.

مشخصات فنی رولبرینگ 6576/6536

قطر داخلی (d): 76.2 میلی‌متر (3 اینچ)
قطر خارجی (D): 161.925 میلی‌متر (6.375 اینچ)
پهنای کل (T): 53.975 میلی‌متر (2.125 اینچ)
مخروط (Cone): 6576؛ کاسه (Cup): 6536
پهنای مخروط (B): 55.1 میلی‌متر؛ پهنای کاسه (C): 42.863 میلی‌متر
بار دینامیکی پایه (C1، یک میلیون دور): 439 کیلونیوتن
بار استاتیکی پایه (C0): 523 کیلونیوتن
بار دینامیکی تیمکن (C90، ۹۰ میلیون دور): شعاعی 114 و محوری 78.1 کیلونیوتن؛ ضریب K: 1.46
ضریب‌های بار محوری: e = 0.40 و Y = 1.50
بیشترین شعاع گوشه‌ی محور (R): 3.5 و محفظه (r): 0.8 میلی‌متر
وزن تقریبی: 5.41 کیلوگرم

کدهای سفارش TIMKEN برای 6576/6536

کد سفارش	مخروط	کاسه	توضیح
6576 / 6536	6576	6536	شماره‌ی پایه
6576 / 6536V	6576	6536V	گونه‌ی تغییریافته با همان ابعاد (حرف بعد از شماره)
6576C / 6536	6576C	6536	گونه‌ی تغییریافته با همان ابعاد (حرف بعد از شماره)
6576C / 6536V	6576C	6536V	گونه‌ی تغییریافته با همان ابعاد (حرف بعد از شماره)
6576CP / 6536	6576CP	6536	گونه‌ی تغییریافته با همان ابعاد (حرف بعد از شماره)
6576CP / 6536V	6576CP	6536V	گونه‌ی تغییریافته با همان ابعاد (حرف بعد از شماره)

مخروط و کاسه، با هم یا جدا

مخروط و کاسه جدا هم عرضه می‌شوند و شماره‌ی هر کدام روی خودش حک شده است: اگر یکی سالم مانده، شماره‌ی همان دیگری را بگویید (مخروط 6576 یا کاسه‌ی 6536). کاسه‌ی دیگری از همین سری روی این مخروط می‌نشیند، اما ابعاد بیرونی بلبرینگ را عوض می‌کند.

تنظیم و نصب

کاسه را در محفظه و مخروط را روی محور جا بزنید، هر کدام با فشار یکنواخت روی رینگ خودش؛ نیرو را از روی غلتک‌ها رد نکنید.
لقی محوری میان غلتک‌ها و مسیرها (Setting) هنگام نصب با جابه‌جا کردن یک رینگ در جهت محور تعیین می‌شود: لقی (End play) یا پیش‌بار (Preload). به گفته‌ی تیمکن بیشترین عمر در لقی نزدیک صفر در دمای کار است و بیشتر رولبرینگ‌ها با کمی لقی بسته می‌شوند تا گرم که شدند به نزدیک صفر برسند؛ مقدار آن را از دستور سازنده‌ی دستگاه بگیرید.
گوشه‌ی شانه‌ی محور از 3.5 و شانه‌ی محفظه از 0.8 میلی‌متر بزرگ‌تر نباشد، تا رینگ‌ها کامل بنشینند.
