نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
51138
بلبرینگ کف گرد NACHI کد 51138
- قطر داخلی
- d190mm
- قطر خارجی
- D240mm
- ارتفاع
- H37mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 51138
- نوع
- بلبرینگ کف گرد
- قطر خارجی
- 240 میلیمتر
- ارتفاع
- 37 میلیمتر
- قطر داخلی
- 190 میلیمتر
- قفسه
- فولادی پرسی
- آب بند
- بدون آب بند
- سری ابعادی
- سری 511 (سبک)
- بار دینامیکی پایه (C)
- 170 کیلونیوتن (محوری)
- بار استاتیکی پایه (C0)
- 655 کیلونیوتن (محوری)
- سرعت مجاز با گریس
- 1000 دور در دقیقه
- سرعت مجاز با روغن
- 1500 دور در دقیقه
- شعاع گوشه (rs min)
- 1.1 میلیمتر
- وزن تقریبی
- 3.95 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها
- فولاد پرکربن کروم‌دار (SUJ2؛ اندازه‌های بزرگ SUJ3 یا SUJ5)
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ NACHI
PDF
۳۲۸ صفحه ۲٫۷ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ NACHI (در زبانه‌ی تازه)
درباره‌ی این کالا

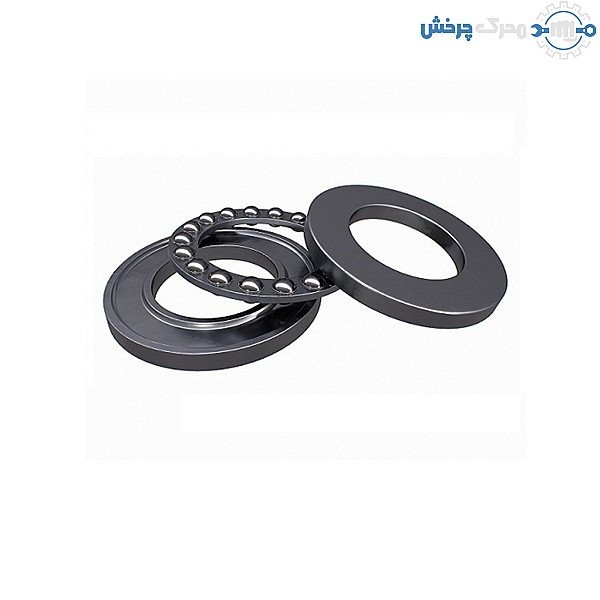

بلبرینگ کف گرد یک‌طرفه‌ی 51138 ناچی (NACHI) با واشر محفظه‌ی تخت: قطر داخلی 190، قطر خارجی 240 و ارتفاع 37 میلیمتر، بار محوری دینامیکی پایه 170 و استاتیکی 655 کیلونیوتن، برای بار محوری در یک جهت.
بلبرینگ کف گرد 51138 ناچی چیست؟
51138 بلبرینگ کف گرد (تراست) یک‌طرفه‌ی NACHI از سری 511 (سبک) است، با واشر محفظه‌ی پشت‌تخت: قطر داخلی 190، قطر خارجی 240 و ارتفاع 37 میلیمتر. ساچمه‌ها میان دو واشر شیاردار کار می‌کنند، واشر محور و واشر محفظه: بار محوری را در یک جهت می‌گیرد، بار شعاعی نمی‌گیرد و برای دور بالا مناسب نیست. در این شماره قطر خارجی واشر محور (d1، 237 میلیمتر) از قطر خارجی واشر محفظه کوچک‌تر است، پس سوراخ محفظه کنار واشر محور گودی لازم ندارد (جدول ۲ کاتالوگ NACHI).
مشخصات فنی بلبرینگ 51138
- قطر داخلی (d): 190 میلیمتر
- قطر خارجی (D): 240 میلیمتر
- ارتفاع (T): 37 میلیمتر
- بیشترین قطر خارجی واشر محور (d1): 237 میلیمتر
- کمترین قطر داخلی واشر محفظه (D1): 193 میلیمتر
- شعاع گوشه (r min): 1.1 میلیمتر
- بار دینامیکی پایه (Ca): 170 کیلونیوتن
- بار استاتیکی پایه (C0a): 655 کیلونیوتن
- سرعت حدی با گریس: 1000 دور در دقیقه
- سرعت حدی با روغن: 1500 دور در دقیقه
- وزن تقریبی: 3.95 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها: فولاد بلبرینگ پرکربن کروم‌دار با گاززدایی در خلأ؛ بلبرینگ استاندارد NACHI از SUJ2 و اندازه‌های بزرگ از SUJ3 یا SUJ5 ساخته می‌شود
- قفسه‌ی استاندارد: فولادی پرسی
کد سفارش
کد سفارش NACHI برای این اندازه 51138 است.
نکته‌های نصب
- واشر محفظه‌ی تخت هیچ ناهم‌راستایی میان محور و محفظه یا خطای زاویه‌ی سطح‌های نشیمن را نمی‌پذیرد؛ برای آن گونه‌ی پشت‌کروی با واشر نشیمن (سری 53) را ببینید.
- قطر خارجی واشر محور و واشر محفظه یکی است، پس سوراخ محفظه کنار واشر محور باید پله (گودی) داشته باشد، مگر در شماره‌هایی که واشر محورشان کوچک‌تر است.
- بلبرینگ کف گرد باید همیشه کمی بار محوری داشته باشد تا ساچمه‌ها در دور بالا روی شیار نلغزند: بیشترِ K·n² (ضریب K از جدول ۴ کاتالوگ NACHI) و C0a/1000. اگر بار در دو جهت است، بلبرینگ کف گرد دوطرفه به کار ببرید.
- قفسه‌ی پلی‌آمید (پسوند G روی بسته‌بندی) را زیر ۱۲۰ درجه به کار ببرید.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
