نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
53201

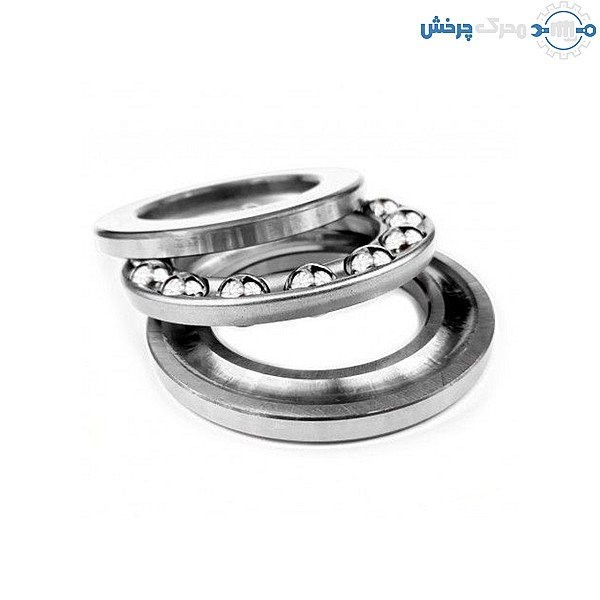

بلبرینگ کف گرد NACHI کد 53201
- قطر داخلی
- d12mm
- قطر خارجی
- D28mm
- ارتفاع
- H11.4mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 53201
- نوع
- بلبرینگ کف گرد
- قطر خارجی
- 28 میلیمتر
- ارتفاع
- 11.4 میلیمتر
- قطر داخلی
- 12 میلیمتر
- قفسه
- پلی‌آمید
- آب بند
- بدون آب بند
- سری ابعادی
- سری 532 (متوسط)
- بار دینامیکی پایه (C)
- 13.2 کیلونیوتن (محوری)
- بار استاتیکی پایه (C0)
- 19 کیلونیوتن (محوری)
- سرعت مجاز با گریس
- 5600 دور در دقیقه
- سرعت مجاز با روغن
- 8500 دور در دقیقه
- شعاع گوشه (rs min)
- 0.6 میلیمتر
- وزن تقریبی
- 0.033 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها
- فولاد پرکربن کروم‌دار (SUJ2؛ اندازه‌های بزرگ SUJ3 یا SUJ5)
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ NACHI
PDF
۳۲۸ صفحه ۲٫۷ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ NACHI (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ کف گرد یک‌طرفه‌ی 53201 ناچی (NACHI) با پشت کروی واشر محفظه: قطر داخلی 12، قطر خارجی 28 و ارتفاع 11.4 میلیمتر، بار محوری دینامیکی پایه 13.2 کیلونیوتن؛ با واشر نشیمن 53201U.
بلبرینگ کف گرد 53201 ناچی چیست؟
53201 بلبرینگ کف گرد (تراست) یک‌طرفه‌ی NACHI از سری 532 (متوسط) است، با واشر محفظه‌ی پشت‌کروی (Spherical back-face): قطر داخلی 12، قطر خارجی 28 و ارتفاع 11.4 میلیمتر. پشت کروی واشر محفظه روی محفظه‌ای با سطح کروی هم‌شعاع می‌نشیند و ناهم‌راستایی را جبران می‌کند؛ برای شانه‌ی تخت محفظه، واشر نشیمن کروی (53201U) زیر آن می‌نشیند و طراحی و نصب را ساده می‌کند. بار محوری را در یک جهت می‌گیرد و بار شعاعی نمی‌گیرد. هم‌اندازه‌ی واشر تختش با 51 شروع می‌شود.
مشخصات فنی بلبرینگ 53201
- قطر داخلی (d): 12 میلیمتر
- قطر خارجی (D): 28 میلیمتر
- ارتفاع (T3): 11.4 میلیمتر
- ارتفاع با واشر نشیمن (53201U، T4): 13 میلیمتر؛ قطر خارجی واشر نشیمن (D3): 30 میلیمتر
- بیشترین قطر خارجی واشر محور (d1): 28 میلیمتر
- شعاع گوشه (r min): 0.6 میلیمتر
- بار دینامیکی پایه (Ca): 13.2 کیلونیوتن
- بار استاتیکی پایه (C0a): 19 کیلونیوتن
- سرعت حدی با گریس: 5600 دور در دقیقه
- سرعت حدی با روغن: 8500 دور در دقیقه
- وزن تقریبی: 0.033 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها: فولاد بلبرینگ پرکربن کروم‌دار با گاززدایی در خلأ؛ بلبرینگ استاندارد NACHI از SUJ2 و اندازه‌های بزرگ از SUJ3 یا SUJ5 ساخته می‌شود
- قفسه‌ی استاندارد: پلی‌آمید
کدهای سفارش NACHI برای 53201
NACHI این اندازه را با 2 کد سفارش در کاتالوگ آورده است.
| کد سفارش | واشر نشیمن | ارتفاع (mm) | وزن (kg) |
|---|---|---|---|
| 53201 | بدون واشر نشیمن | 11.4 | 0.033 |
| 53201U | با واشر نشیمن کروی | 13 | 0.041 |
معنی پسوندها
- U: همراه واشر نشیمن کروی (Aligning seat washer) زیر واشر محفظه، برای نشستن روی شانه‌ی تخت محفظه.
- G: قفسه‌ی پلی‌آمید؛ حرف G روی بسته‌بندی می‌آید و چنین بلبرینگی را باید زیر ۱۲۰ درجه به کار برد.
چطور سفارش بدهیم؟
بگویید بلبرینگ را با واشر نشیمن کروی می‌خواهید (53201U) یا بدون آن (53201). بلبرینگ کف گرد باید همیشه کمی بار محوری داشته باشد تا ساچمه‌ها روی شیار نلغزند (کاتالوگ NACHI).
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
