نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
53207

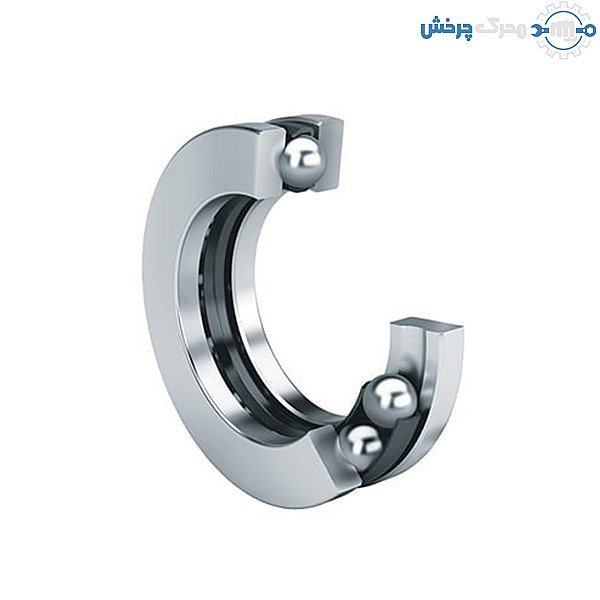

بلبرینگ کف گرد NACHI کد 53207
- قطر داخلی
- d35mm
- قطر خارجی
- D62mm
- ارتفاع
- H19.9mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 53207
- نوع
- بلبرینگ کف گرد
- قطر خارجی
- 62 میلیمتر
- ارتفاع
- 19.9 میلیمتر
- قطر داخلی
- 35 میلیمتر
- قفسه
- پلی‌آمید
- آب بند
- بدون آب بند
- سری ابعادی
- سری 532 (متوسط)
- بار دینامیکی پایه (C)
- 39 کیلونیوتن (محوری)
- بار استاتیکی پایه (C0)
- 78 کیلونیوتن (محوری)
- سرعت مجاز با گریس
- 2900 دور در دقیقه
- سرعت مجاز با روغن
- 4400 دور در دقیقه
- شعاع گوشه (rs min)
- 1 میلیمتر
- وزن تقریبی
- 0.22 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها
- فولاد پرکربن کروم‌دار (SUJ2؛ اندازه‌های بزرگ SUJ3 یا SUJ5)
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ NACHI
PDF
۳۲۸ صفحه ۲٫۷ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ NACHI (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ کف گرد یک‌طرفه‌ی 53207 ناچی (NACHI) با پشت کروی واشر محفظه: قطر داخلی 35، قطر خارجی 62 و ارتفاع 19.9 میلیمتر، بار محوری دینامیکی پایه 39 کیلونیوتن؛ با واشر نشیمن 53207U.
بلبرینگ کف گرد 53207 ناچی چیست؟
53207 بلبرینگ کف گرد (تراست) یک‌طرفه‌ی NACHI از سری 532 (متوسط) است، با واشر محفظه‌ی پشت‌کروی (Spherical back-face): قطر داخلی 35، قطر خارجی 62 و ارتفاع 19.9 میلیمتر. پشت کروی واشر محفظه روی محفظه‌ای با سطح کروی هم‌شعاع می‌نشیند و ناهم‌راستایی را جبران می‌کند؛ برای شانه‌ی تخت محفظه، واشر نشیمن کروی (53207U) زیر آن می‌نشیند و طراحی و نصب را ساده می‌کند. بار محوری را در یک جهت می‌گیرد و بار شعاعی نمی‌گیرد. هم‌اندازه‌ی واشر تختش با 51 شروع می‌شود.
مشخصات فنی بلبرینگ 53207
- قطر داخلی (d): 35 میلیمتر
- قطر خارجی (D): 62 میلیمتر
- ارتفاع (T3): 19.9 میلیمتر
- ارتفاع با واشر نشیمن (53207U، T4): 22 میلیمتر؛ قطر خارجی واشر نشیمن (D3): 65 میلیمتر
- بیشترین قطر خارجی واشر محور (d1): 62 میلیمتر
- شعاع گوشه (r min): 1 میلیمتر
- بار دینامیکی پایه (Ca): 39 کیلونیوتن
- بار استاتیکی پایه (C0a): 78 کیلونیوتن
- سرعت حدی با گریس: 2900 دور در دقیقه
- سرعت حدی با روغن: 4400 دور در دقیقه
- وزن تقریبی: 0.22 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها: فولاد بلبرینگ پرکربن کروم‌دار با گاززدایی در خلأ؛ بلبرینگ استاندارد NACHI از SUJ2 و اندازه‌های بزرگ از SUJ3 یا SUJ5 ساخته می‌شود
- قفسه‌ی استاندارد: پلی‌آمید
کدهای سفارش NACHI برای 53207
NACHI این اندازه را با 2 کد سفارش در کاتالوگ آورده است.
| کد سفارش | واشر نشیمن | ارتفاع (mm) | وزن (kg) |
|---|---|---|---|
| 53207 | بدون واشر نشیمن | 19.9 | 0.22 |
| 53207U | با واشر نشیمن کروی | 22 | 0.29 |
معنی پسوندها
- U: همراه واشر نشیمن کروی (Aligning seat washer) زیر واشر محفظه، برای نشستن روی شانه‌ی تخت محفظه.
- G: قفسه‌ی پلی‌آمید؛ حرف G روی بسته‌بندی می‌آید و چنین بلبرینگی را باید زیر ۱۲۰ درجه به کار برد.
چطور سفارش بدهیم؟
بگویید بلبرینگ را با واشر نشیمن کروی می‌خواهید (53207U) یا بدون آن (53207). بلبرینگ کف گرد باید همیشه کمی بار محوری داشته باشد تا ساچمه‌ها روی شیار نلغزند (کاتالوگ NACHI).
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
هم‌اندازه در برندهای دیگر
همین اندازه (35 × 62 × 19.9) را در این کالاها هم داریم:
