نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
51118

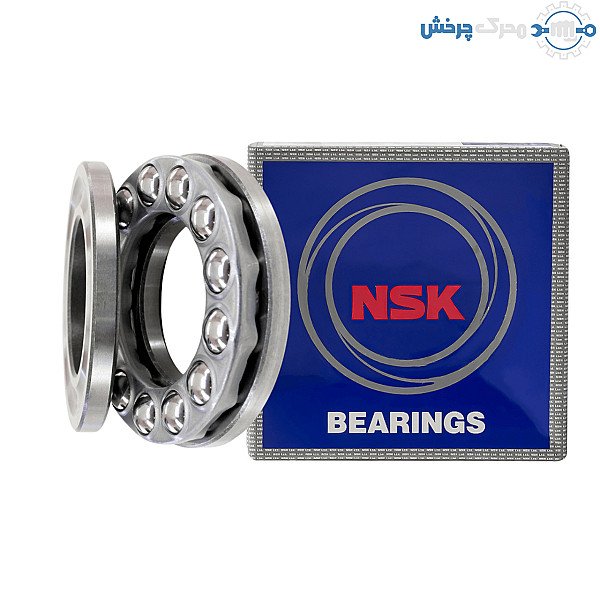

بلبرینگ کف گرد NSK کد 51118
- قطر داخلی
- d90mm
- قطر خارجی
- D120mm
- ارتفاع
- H22mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 51118
- نوع
- بلبرینگ کف گرد
- قطر خارجی
- 120 میلیمتر
- ارتفاع
- 22 میلیمتر
- قطر داخلی
- 90 میلیمتر
- قفسه
- فولادی پرسی
- آب بند
- بدون آب بند
- سری ابعادی
- سری 511 (سبک)
- بار دینامیکی پایه (C)
- 60 کیلونیوتن (محوری)
- بار استاتیکی پایه (C0)
- 190 کیلونیوتن (محوری)
- سرعت مجاز با گریس
- 1900 دور در دقیقه
- سرعت مجاز با روغن
- 3000 دور در دقیقه
- شعاع گوشه (rs min)
- 1 میلیمتر
- وزن تقریبی
- 0.646 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها
- فولاد پرکربن کروم‌دار (SUJ2؛ اندازه‌های بزرگ SUJ3)
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ NSK
PDF
۵۶۰ صفحه ۷٫۵ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ NSK (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ کف گرد یک‌طرفه‌ی 51118 ان اس کا (NSK) با نشیمن تخت: قطر داخلی 90، قطر خارجی 120 و ارتفاع 22 میلیمتر، بار محوری دینامیکی پایه 60 و استاتیکی 190 کیلونیوتن، برای بار محوری در یک جهت.
بلبرینگ کف گرد 51118 ان اس کا چیست؟
51118 بلبرینگ کف گرد (تراست) یک‌طرفه‌ی NSK از سری 511 (سبک) است با نشیمن تخت: قطر داخلی 90، قطر خارجی 120 و ارتفاع 22 میلیمتر. از دو واشر شیاردار و ساچمه‌های داخل قفسه ساخته شده است: واشری که روی محور می‌نشیند واشر محور (رینگ داخلی) و واشری که در محفظه می‌نشیند واشر محفظه (رینگ بیرونی) است. بار محوری را در یک جهت می‌گیرد و بار شعاعی نمی‌گیرد.
مشخصات فنی بلبرینگ 51118
- قطر داخلی (d): 90 میلیمتر
- قطر خارجی (D): 120 میلیمتر
- ارتفاع (T): 22 میلیمتر
- قطر خارجی واشر محور (d1): 120 میلیمتر
- شعاع گوشه (r min): 1 میلیمتر
- بار دینامیکی پایه (Ca): 60 کیلونیوتن
- بار استاتیکی پایه (C0a): 190 کیلونیوتن
- سرعت حدی با گریس: 1900 دور در دقیقه
- سرعت حدی با روغن: 3000 دور در دقیقه
- وزن تقریبی: 0.646 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها: فولاد بلبرینگ پرکربن کروم‌دار؛ بیشتر بلبرینگ‌های NSK از SUJ2 (هم‌ارز 100Cr6) و اندازه‌های بزرگ‌تر معمولاً از SUJ3 ساخته می‌شوند
- قفسه: فولادی پرسی
کد سفارش
کد سفارش NSK برای این اندازه 51118 است.
نکته‌های نصب
- بلبرینگ کف گرد باید همیشه کمی بار محوری داشته باشد تا ساچمه‌ها روی شیار نلغزند (کاتالوگ NSK).
- واشر محور (با سوراخ کوچک‌تر) روی محور و واشر محفظه (با سوراخ بزرگ‌تر) در محفظه می‌نشیند؛ جای آن دو را عوض نکنید.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
هم‌اندازه در برندهای دیگر
همین اندازه (90 × 120 × 22) را در این کالاها هم داریم:
