نقشهی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
53216

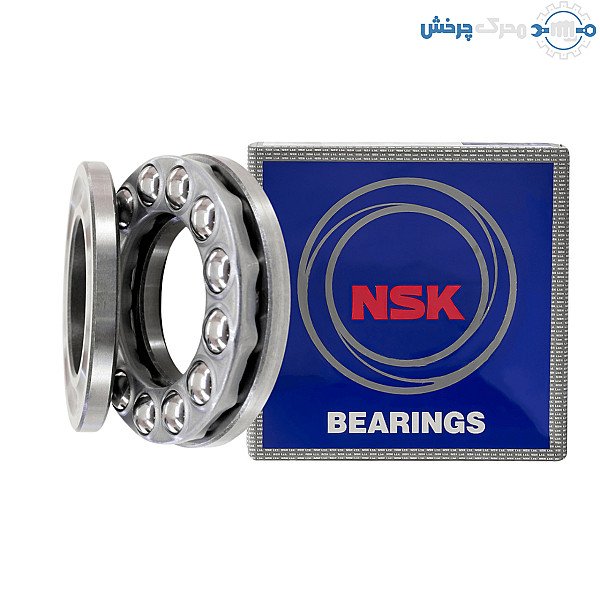

بلبرینگ کف گرد NSK کد 53216
- قطر داخلی
- d80mm
- قطر خارجی
- D115mm
- ارتفاع
- H29.5mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 53216
- نوع
- بلبرینگ کف گرد
- قطر خارجی
- 115 میلیمتر
- ارتفاع
- 29.5 میلیمتر
- قطر داخلی
- 80 میلیمتر
- قفسه
- فولادی پرسی
- آب بند
- بدون آب بند
- سری ابعادی
- سری 532 (متوسط)
- بار دینامیکی پایه (C)
- 79 کیلونیوتن (محوری)
- بار استاتیکی پایه (C0)
- 218 کیلونیوتن (محوری)
- سرعت مجاز با گریس
- 1800 دور در دقیقه
- سرعت مجاز با روغن
- 2600 دور در دقیقه
- شعاع گوشه (rs min)
- 1 میلیمتر
- وزن تقریبی
- 1.01 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها
- فولاد پرکربن کروم‌دار (SUJ2؛ اندازه‌های بزرگ SUJ3)
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ NSK
PDF
۵۶۰ صفحه ۷٫۵ مگابایت
جدول بلبرینگ کف گرد: صفحه‌ی ۳۵۴
باز کردن در صفحه‌ی ۳۵۴ کاتالوگ بلبرینگ و رولبرینگ NSK (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ کف گرد یک‌طرفه‌ی 53216 ان اس کا (NSK) با نشیمن کروی (Aligning seat): قطر داخلی 80، قطر خارجی 115 و ارتفاع 29.5 میلیمتر، بار محوری دینامیکی پایه 79 کیلونیوتن؛ با واشر نشیمن 53216 U.
بلبرینگ کف گرد 53216 ان اس کا چیست؟
53216 بلبرینگ کف گرد (تراست) یک‌طرفه‌ی NSK از سری 532 (متوسط) است با نشیمن کروی (Aligning seat): قطر داخلی 80، قطر خارجی 115 و ارتفاع 29.5 میلیمتر. پشت واشر محفظه‌اش کروی است و با واشر نشیمن کروی که زیر آن می‌نشیند (53216 U) ناهم‌راستایی محور و خطای نصب را جبران می‌کند. بار محوری را در یک جهت می‌گیرد و بار شعاعی نمی‌گیرد. هم‌اندازه‌ی نشیمن تختش با شماره‌ی 51 شروع می‌شود.
مشخصات فنی بلبرینگ 53216
- قطر داخلی (d): 80 میلیمتر
- قطر خارجی (D): 115 میلیمتر
- ارتفاع (T3): 29.5 میلیمتر
- ارتفاع با واشر نشیمن (53216 U، T4): 33 میلیمتر؛ قطر خارجی واشر نشیمن (D3): 120 میلیمتر
- قطر خارجی واشر محور (d1): 115 میلیمتر
- شعاع گوشه (r min): 1 میلیمتر
- بار دینامیکی پایه (Ca): 79 کیلونیوتن
- بار استاتیکی پایه (C0a): 218 کیلونیوتن
- سرعت حدی با گریس: 1800 دور در دقیقه
- سرعت حدی با روغن: 2600 دور در دقیقه
- وزن تقریبی: 1.01 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها: فولاد بلبرینگ پرکربن کروم‌دار؛ بیشتر بلبرینگ‌های NSK از SUJ2 (هم‌ارز 100Cr6) و اندازه‌های بزرگ‌تر معمولاً از SUJ3 ساخته می‌شوند
- قفسه: فولادی پرسی
کدهای سفارش NSK برای 53216
NSK این اندازه را با 2 کد سفارش در کاتالوگ آورده است.
| کد سفارش | واشر نشیمن | ارتفاع (mm) | وزن (kg) |
|---|---|---|---|
| 53216 | بدون واشر نشیمن | 29.5 | 1.01 |
| 53216 U | با واشر نشیمن کروی | 33 | 1.23 |
معنی پسوندها
- U: همراه واشر نشیمن کروی (Aligning seat washer) زیر واشر محفظه.
چطور سفارش بدهیم؟
بگویید بلبرینگ را با واشر نشیمن کروی می‌خواهید (53216 U) یا بدون آن (53216). بلبرینگ کف گرد باید همیشه کمی بار محوری داشته باشد تا ساچمه‌ها روی شیار نلغزند (کاتالوگ NSK).
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
هم‌اندازه در برندهای دیگر
همین اندازه (80 × 115 × 29.5) را در این کالاها هم داریم:
