نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
51101

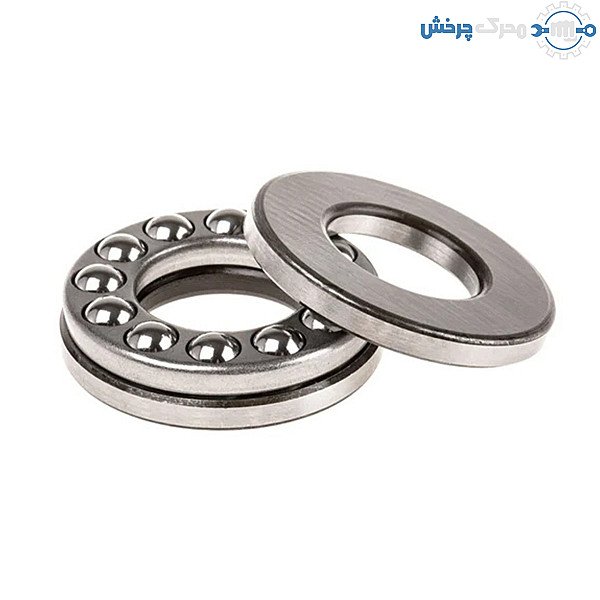

بلبرینگ کف گرد NTN کد 51101
- قطر داخلی
- d12mm
- قطر خارجی
- D26mm
- ارتفاع
- H9mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 51101
- نوع
- بلبرینگ کف گرد
- قطر خارجی
- 26 میلیمتر
- ارتفاع
- 9 میلیمتر
- قطر داخلی
- 12 میلیمتر
- قفسه
- رزین قالبی
- آب بند
- بدون آب بند
- سری ابعادی
- سری 511 (سبک)
- بار دینامیکی پایه (C)
- 10.3 کیلونیوتن (محوری)
- بار استاتیکی پایه (C0)
- 15.4 کیلونیوتن (محوری)
- سرعت مجاز با گریس
- 6400 دور در دقیقه
- سرعت مجاز با روغن
- 9200 دور در دقیقه
- شعاع گوشه (rs min)
- 0.3 میلیمتر
- وزن تقریبی
- 0.023 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها
- فولاد پرکربن کروم‌دار (SUJ2؛ اندازه‌های بزرگ SUJ3)
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ NTN
PDF
۴۱۳ صفحه ۷٫۲ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ NTN (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ کف گرد یک‌طرفه‌ی 51101 ان تی ان (NTN): قطر داخلی 12، قطر خارجی 26 و ارتفاع 9 میلیمتر، بار محوری دینامیکی پایه 10.3 و استاتیکی 15.4 کیلونیوتن، برای بار محوری در یک جهت.
بلبرینگ کف گرد 51101 ان تی ان چیست؟
51101 بلبرینگ کف گرد (تراست) یک‌طرفه‌ی NTN از سری 511 (سبک) است: قطر داخلی 12، قطر خارجی 26 و ارتفاع 9 میلیمتر. ساچمه‌ها میان دو واشر شیاردار، واشر محور و واشر محفظه، با زاویه‌ی تماس ۹۰ درجه کار می‌کنند: بار محوری را در یک جهت می‌گیرد، بار شعاعی نمی‌گیرد و برای دور بالا مناسب نیست.
مشخصات فنی بلبرینگ 51101
- قطر داخلی (d): 12 میلیمتر
- قطر خارجی (D): 26 میلیمتر
- ارتفاع (T): 9 میلیمتر
- بیشترین قطر خارجی واشر محور (d1): 26 میلیمتر
- کمترین قطر داخلی واشر محفظه (D1): 13 میلیمتر
- شعاع گوشه (r min): 0.3 میلیمتر
- بار دینامیکی پایه (Ca): 10.3 کیلونیوتن
- بار استاتیکی پایه (C0a): 15.4 کیلونیوتن
- سرعت حدی با گریس: 6400 دور در دقیقه
- سرعت حدی با روغن: 9200 دور در دقیقه
- وزن تقریبی: 0.023 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها: فولاد بلبرینگ پرکربن کروم‌دار؛ بیشتر بلبرینگ‌های NTN از SUJ2 (هم‌ارز 100Cr6 و AISI 52100) و بلبرینگ‌های بزرگ از SUJ3 ساخته می‌شوند
- قفسه‌ی استاندارد: رزین قالبی
کد سفارش
کد سفارش NTN برای این اندازه 51101 است.
نکته‌های نصب
- بلبرینگ کف گرد باید همیشه کمی بار محوری (پیش‌بار) داشته باشد تا ساچمه‌ها روی شیار نلغزند (کاتالوگ NTN).
- واشر محور (با سوراخ کوچک‌تر) روی محور و واشر محفظه (با سوراخ بزرگ‌تر) در محفظه می‌نشیند؛ جای آن دو را عوض نکنید.
- قفسه‌ی رزینی قالبی (سری‌های 51100 تا 51107 و 51200 تا 51207) برای دمای بیش از ۱۲۰ درجه مناسب نیست.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
