نقشهی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
51136

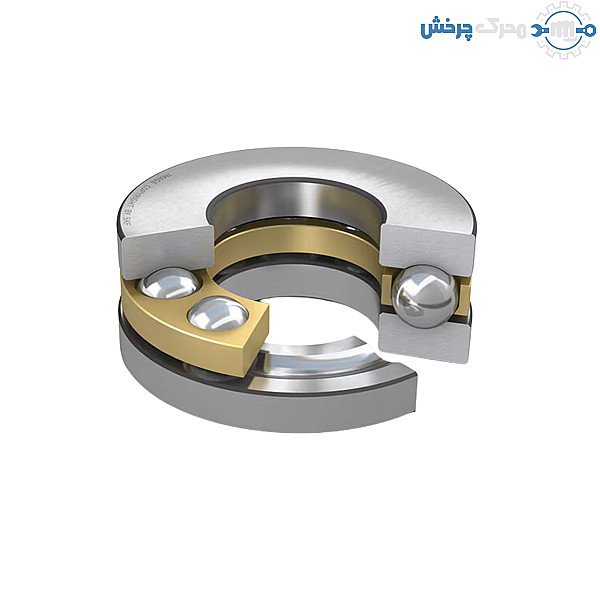

بلبرینگ کف گرد SKF کد 51136
- قطر داخلی
- d180mm
- قطر خارجی
- D225mm
- ارتفاع
- H34mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 51136
- نوع
- بلبرینگ کف گرد
- قطر خارجی
- 225 میلیمتر
- ارتفاع
- 34 میلیمتر
- قطر داخلی
- 180 میلیمتر
- قفسه
- برنجی تراش‌خورده (M)
- آب بند
- بدون آب بند
- سری ابعادی
- سری 511 (سبک)
- گونه‌های ویژه
- قفسه برنجی (M)
- بار دینامیکی پایه (C)
- 135 کیلونیوتن (محوری)
- بار استاتیکی پایه (C0)
- 570 کیلونیوتن (محوری)
- حد بار خستگی (Pu)
- 15 کیلونیوتن
- سرعت حدی
- 2200 دور در دقیقه
- سرعت مرجع (حرارتی)
- 1500 دور در دقیقه
- شعاع گوشه (rs min)
- 1.1 میلیمتر
- وزن تقریبی
- 3.5 کیلوگرم
- جنس رینگ‌ها و ساچمه‌ها
- فولاد کروم 100Cr6
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ SKF
PDF
۱۱۵۴ صفحه ۲۰ مگابایت
جدول بلبرینگ کف گرد: صفحه‌ی ۴۷۵
باز کردن در صفحه‌ی ۴۷۵ کاتالوگ بلبرینگ و رولبرینگ SKF (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ کف گرد یک‌طرفه‌ی 51136 اس کا اف (SKF): قطر داخلی 180، قطر خارجی 225 و ارتفاع 34 میلیمتر، بار محوری دینامیکی پایه 135 و استاتیکی 570 کیلونیوتن، برای بار محوری در یک جهت.
بلبرینگ کف گرد 51136 اس کا اف چیست؟
51136 بلبرینگ کف گرد (تراست) یک‌طرفه‌ی SKF از سری 511 (سبک) است: قطر داخلی 180، قطر خارجی 225 و ارتفاع 34 میلیمتر. از یک واشر محور، یک واشر محفظه و مجموعه‌ی ساچمه و قفسه ساخته شده که جدا از هم جا زده می‌شوند. فقط بار محوری را در یک جهت می‌گیرد و محور را در همان جهت نگه می‌دارد؛ نباید زیر بار شعاعی کار کند و ناهم‌راستایی را تحمل نمی‌کند.
مشخصات فنی بلبرینگ 51136
- قطر داخلی (d): 180 میلیمتر
- قطر خارجی (D): 225 میلیمتر
- ارتفاع (H): 34 میلیمتر
- شعاع گوشه (r1,2 min): 1.1 میلیمتر
- بار دینامیکی پایه (C، محوری): 135 کیلونیوتن
- بار استاتیکی پایه (C0، محوری): 570 کیلونیوتن
- حد بار خستگی (Pu): 15 کیلونیوتن
- سرعت مرجع (حرارتی): 1500 دور در دقیقه
- سرعت حدی: 2200 دور در دقیقه
- وزن تقریبی: 3.5 کیلوگرم
- جنس رینگ‌ها: فولاد کروم 100Cr6
- قفسه: برنجی تراش‌خورده (M)
بلبرینگ‌های کف گرد SKF تا ۱۲۵ درجه‌ی سانتی‌گراد پایدارسازی حرارتی شده‌اند.
کد سفارش
کد سفارش SKF برای این اندازه 51136 M است. در کاتالوگ SKF کد 51136 M با نشان «Popular item» (کالای پرمصرف) آمده است.
معنی پسوندها
- M: قفسه‌ی برنجی تراش‌خورده، ساچمه‌محور.
چطور سفارش بدهیم؟
کد را بگویید: 51136 M. واشر محور (سوراخ کوچک‌تر) روی محور و واشر محفظه (سوراخ بزرگ‌تر) در محفظه می‌نشیند.
نکته‌های نصب
- بلبرینگ کف گرد برای کار درست همیشه به کمی بار محوری نیاز دارد؛ در دور بالا بی‌بار محوری، ساچمه‌ها می‌لغزند.
- تکیه‌گاه واشرها باید صاف و دقیقاً عمود بر محور باشد.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
هم‌اندازه در برندهای دیگر
همین اندازه (180 × 225 × 34) را در این کالاها هم داریم:
