نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
201TVL615

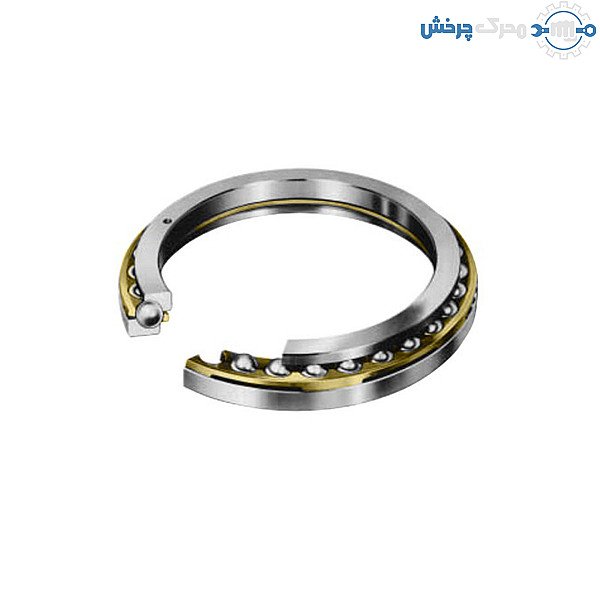

بلبرینگ کف گرد TIMKEN کد 201TVL615
- قطر داخلی
- d511.175mm
- قطر خارجی
- D628.65mm
- ارتفاع
- H66.675mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 201TVL615
- نوع
- بلبرینگ کف گرد
- قطر خارجی
- 628.65 میلیمتر
- ارتفاع
- 66.675 میلیمتر
- قطر داخلی
- 511.175 میلیمتر
- آب بند
- بدون آب بند
- سری ابعادی
- TVL (یک ردیفه)
- زاویه تماس
- 50 درجه
- بار دینامیکی پایه (C)
- 490 کیلونیوتن (محوری)
- بار استاتیکی پایه (C0)
- 2520 کیلونیوتن (محوری)
- وزن تقریبی
- 41.9 کیلوگرم
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ TIMKEN
PDF
۷۶۲ صفحه ۱۰ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ TIMKEN (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ کف گرد تماس زاویه‌ای 201TVL615 تیمکن (TIMKEN) از نوع TVL، با ابعاد اینچی: قطر داخلی 511.175، قطر خارجی 628.65 و ارتفاع 66.675 میلیمتر، بار محوری دینامیکی 490 و استاتیکی 2520 کیلونیوتن؛ برای میز دوار دکل‌های حفاری.
بلبرینگ کف گرد 201TVL615 تیمکن چیست؟
201TVL615 بلبرینگ کف گرد تماس زاویه‌ای تک‌ردیفه‌ی TIMKEN از نوع TVL است، با ابعاد اینچی: قطر داخلی 511.175 میلیمتر (20.125 اینچ)، قطر خارجی 628.65 میلیمتر (24.75 اینچ) و ارتفاع 66.675 میلیمتر (2.625 اینچ). عدد اول کد قطر داخلی تقریبی به دهم اینچ است (201 یعنی حدود 20.1 اینچ) و عدد بعد از TVL سری قفسه و مجموعه‌ی ساچمه‌ها را مشخص می‌کند. ساچمه‌ها با زاویه‌ی تماس ۵۰ درجه بار محوری سنگین را در یک جهت و همراه آن بار شعاعی متوسط می‌گیرند و بلبرینگ در دور بالا خنک و آرام کار می‌کند. کاربرد اصلی TVL در میز دوار (روتاری تیبل) دکل‌های حفاری نفت و گاز است: یک TVL بزرگ در جایگاه اصلی بار رو به پایین را می‌گیرد و یک TVL کوچک‌تر در جایگاه پایین بار رو به بالا و بار شعاعی را.
مشخصات فنی بلبرینگ 201TVL615
- قطر داخلی (d): 511.175 میلیمتر
- قطر خارجی (D): 628.65 میلیمتر
- ارتفاع (T): 66.675 میلیمتر
- قطر خارجی رینگ کوچک (D1): 590.55 میلیمتر؛ قطر داخلی رینگ بزرگ (d1): 549.28 میلیمتر
- قطر شانه‌ی محور (حداقل): 569.9 میلیمتر؛ قطر شانه‌ی محفظه (حداکثر): 569.9 میلیمتر
- بیشترین شعاع گوشه‌ی محور و محفظه (r): 3.2 میلیمتر
- بار استاتیکی محوری پایه (C0a): 2520 کیلونیوتن
- بار دینامیکی محوری پایه (Ca): 490 کیلونیوتن
- وزن تقریبی: 41.9 کیلوگرم
چطور سفارش بدهیم؟
کد کامل TVL را بگویید. TVL جداشدنی است: دو رینگ و مجموعه‌ی قفسه و ساچمه جدا جا زده می‌شوند، اما با هم یک بلبرینگ‌اند و باید با هم عوض شوند.
نکته‌های نصب
- TVL همیشه باید زیر بار محوری کار کند؛ بی‌بار محوری ساچمه‌ها می‌لغزند و شیارها آسیب می‌بینند.
- شانه‌ی محور و محفظه باید کاملاً عمود بر رینگ‌ها و به قطرهای گفته‌شده باشند تا رینگ‌ها در همه‌ی محیط تکیه‌گاه داشته باشند؛ برای بار محوری زیاد روغن یا گریس دارای افزودنی فشار بالا (EP) به کار ببرید.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
