نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
252TVL505

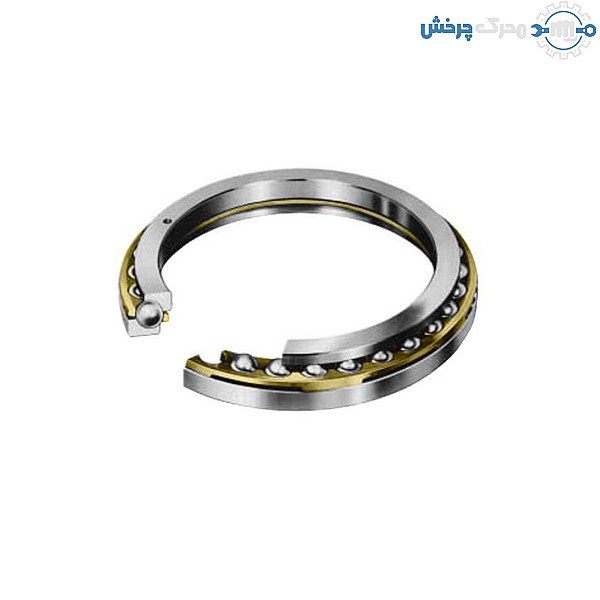

بلبرینگ کف گرد TIMKEN کد 252TVL505
- قطر داخلی
- d641.35mm
- قطر خارجی
- D793.75mm
- ارتفاع
- H88.9mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 252TVL505
- نوع
- بلبرینگ کف گرد
- قطر خارجی
- 793.75 میلیمتر
- ارتفاع
- 88.9 میلیمتر
- قطر داخلی
- 641.35 میلیمتر
- آب بند
- بدون آب بند
- سری ابعادی
- TVL (یک ردیفه)
- زاویه تماس
- 50 درجه
- بار دینامیکی پایه (C)
- 710 کیلونیوتن (محوری)
- بار استاتیکی پایه (C0)
- 4120 کیلونیوتن (محوری)
- وزن تقریبی
- 89.3 کیلوگرم
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ TIMKEN
PDF
۷۶۲ صفحه ۱۰ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ TIMKEN (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ کف گرد تماس زاویه‌ای 252TVL505 تیمکن (TIMKEN) از نوع TVL، با ابعاد اینچی: قطر داخلی 641.35، قطر خارجی 793.75 و ارتفاع 88.9 میلیمتر، بار محوری دینامیکی 710 و استاتیکی 4120 کیلونیوتن؛ برای میز دوار دکل‌های حفاری.
بلبرینگ کف گرد 252TVL505 تیمکن چیست؟
252TVL505 بلبرینگ کف گرد تماس زاویه‌ای تک‌ردیفه‌ی TIMKEN از نوع TVL است، با ابعاد اینچی: قطر داخلی 641.35 میلیمتر (25.25 اینچ)، قطر خارجی 793.75 میلیمتر (31.25 اینچ) و ارتفاع 88.9 میلیمتر (3.5 اینچ). عدد اول کد قطر داخلی تقریبی به دهم اینچ است (252 یعنی حدود 25.2 اینچ) و عدد بعد از TVL سری قفسه و مجموعه‌ی ساچمه‌ها را مشخص می‌کند. ساچمه‌ها با زاویه‌ی تماس ۵۰ درجه بار محوری سنگین را در یک جهت و همراه آن بار شعاعی متوسط می‌گیرند و بلبرینگ در دور بالا خنک و آرام کار می‌کند. کاربرد اصلی TVL در میز دوار (روتاری تیبل) دکل‌های حفاری نفت و گاز است: یک TVL بزرگ در جایگاه اصلی بار رو به پایین را می‌گیرد و یک TVL کوچک‌تر در جایگاه پایین بار رو به بالا و بار شعاعی را.
مشخصات فنی بلبرینگ 252TVL505
- قطر داخلی (d): 641.35 میلیمتر
- قطر خارجی (D): 793.75 میلیمتر
- ارتفاع (T): 88.9 میلیمتر
- قطر خارجی رینگ کوچک (D1): 746.12 میلیمتر؛ قطر داخلی رینگ بزرگ (d1): 708.02 میلیمتر
- قطر شانه‌ی محور (حداقل): 717.6 میلیمتر؛ قطر شانه‌ی محفظه (حداکثر): 717.6 میلیمتر
- بیشترین شعاع گوشه‌ی محور و محفظه (r): 6.4 میلیمتر
- بار استاتیکی محوری پایه (C0a): 4120 کیلونیوتن
- بار دینامیکی محوری پایه (Ca): 710 کیلونیوتن
- وزن تقریبی: 89.3 کیلوگرم
چطور سفارش بدهیم؟
کد کامل TVL را بگویید. TVL جداشدنی است: دو رینگ و مجموعه‌ی قفسه و ساچمه جدا جا زده می‌شوند، اما با هم یک بلبرینگ‌اند و باید با هم عوض شوند.
نکته‌های نصب
- TVL همیشه باید زیر بار محوری کار کند؛ بی‌بار محوری ساچمه‌ها می‌لغزند و شیارها آسیب می‌بینند.
- شانه‌ی محور و محفظه باید کاملاً عمود بر رینگ‌ها و به قطرهای گفته‌شده باشند تا رینگ‌ها در همه‌ی محیط تکیه‌گاه داشته باشند؛ برای بار محوری زیاد روغن یا گریس دارای افزودنی فشار بالا (EP) به کار ببرید.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
