نقشهی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
266DTVL726

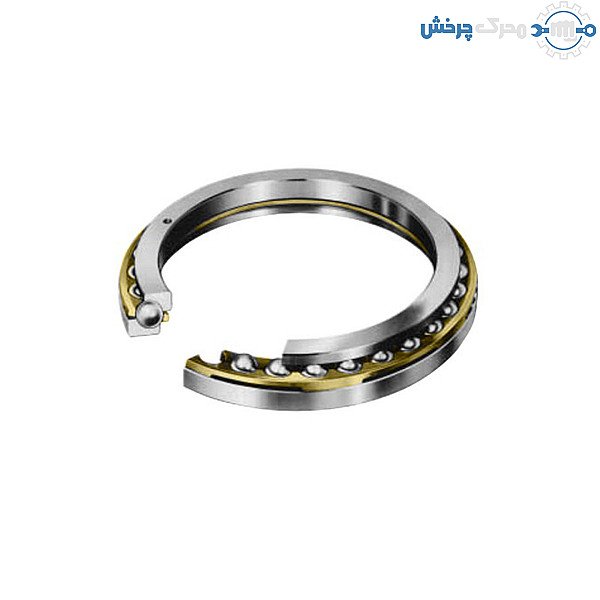

بلبرینگ کف گرد TIMKEN کد 266DTVL726
- قطر داخلی
- d676.275mm
- قطر خارجی
- D914.4mm
- ارتفاع
- H193.675mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 266DTVL726
- نوع
- بلبرینگ کف گرد
- قطر خارجی
- 914.4 میلیمتر
- ارتفاع
- 193.675 میلیمتر
- قطر داخلی
- 676.275 میلیمتر
- آب بند
- بدون آب بند
- سری ابعادی
- DTVL (دو ردیفه)
- زاویه تماس
- 50 درجه
- بار دینامیکی پایه (C)
- 990 کیلونیوتن (محوری)
- بار استاتیکی پایه (C0)
- 5960 کیلونیوتن (محوری)
- وزن تقریبی
- 296.6 کیلوگرم
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ TIMKEN
PDF
۷۶۲ صفحه ۱۰ مگابایت
مشاهده کاتالوگ بلبرینگ و رولبرینگ TIMKEN (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ کف گرد تماس زاویه‌ای دو ردیفه‌ی 266DTVL726 تیمکن (TIMKEN) از نوع DTVL، با ابعاد اینچی: قطر داخلی 676.275، قطر خارجی 914.4 و ارتفاع 193.675 میلیمتر، برای بار محوری در هر دو جهت؛ بار دینامیکی محوری 990 کیلونیوتن.
بلبرینگ کف گرد 266DTVL726 تیمکن چیست؟
266DTVL726 بلبرینگ کف گرد تماس زاویه‌ای دو ردیفه‌ی TIMKEN از نوع DTVL است، با ابعاد اینچی: قطر داخلی بالا 676.275 میلیمتر (26.625 اینچ)، قطر داخلی پایین 673.1 میلیمتر، قطر خارجی 914.4 میلیمتر (36 اینچ) و ارتفاع کل 193.675 میلیمتر. DTVL همان TVL است با یک رینگ و یک ردیف ساچمه‌ی اضافه: سه رینگ و دو ردیف ساچمه، تا بار محوری سنگین را در یک جهت و بار محوری سبک‌تر را در جهت مخالف، همراه بار شعاعی متوسط، با هم بگیرد. جایی که برای دو TVL جا نیست، در میز دوار دکل‌های حفاری یک DTVL هر دو جهت بار را می‌گیرد.
مشخصات فنی بلبرینگ 266DTVL726
- قطر داخلی بالا (d): 676.275 میلیمتر؛ قطر داخلی پایین (d1): 673.1 میلیمتر
- قطر خارجی (D): 914.4 میلیمتر
- ارتفاع کل (T): 193.675 میلیمتر؛ ارتفاع بخش بالا (T1): 142.88 میلیمتر
- قطر خارجی رینگ بالا (D1): 876.3 میلیمتر؛ قطر شانه‌ی محور برای رینگ بالا (D2): 787.4 میلیمتر
- قطر خارجی رینگ پایین (E): 787.4 میلیمتر؛ قطر شانه‌ی محور برای رینگ پایین (E1): 743 میلیمتر
- بیشترین شعاع گوشه (r): 6.4 میلیمتر
- بار استاتیکی محوری پایه، ردیف بالا (C0a): 5960 کیلونیوتن؛ ردیف پایین: 3930 کیلونیوتن
- بار دینامیکی محوری پایه (Ca): 990 کیلونیوتن
- وزن تقریبی: 296.6 کیلوگرم
چطور سفارش بدهیم؟
کد کامل DTVL را بگویید. رینگ‌ها و مجموعه‌های ساچمه‌ی DTVL با هم یک بلبرینگ‌اند و باید با هم عوض شوند.
نکته‌های نصب
- جهت بار سنگین‌تر باید به ردیف بالا (با بار مجاز بیشتر) برسد؛ بلبرینگ را وارونه نصب نکنید.
- شانه‌ها باید عمود و به قطرهای گفته‌شده باشند؛ برای بار محوری زیاد روغن یا گریس دارای افزودنی فشار بالا (EP) به کار ببرید.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
