نقشهی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
303TVL706

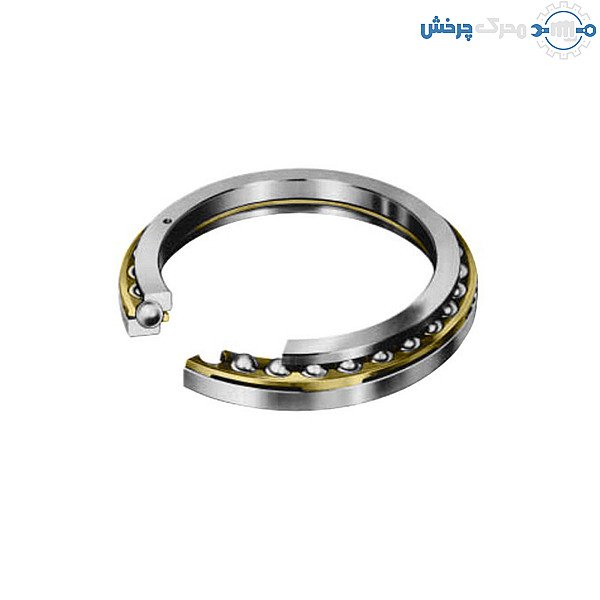

بلبرینگ کف گرد TIMKEN کد 303TVL706
- قطر داخلی
- d771.525mm
- قطر خارجی
- D898.525mm
- ارتفاع
- H63.5mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 303TVL706
- نوع
- بلبرینگ کف گرد
- قطر خارجی
- 898.525 میلیمتر
- ارتفاع
- 63.5 میلیمتر
- قطر داخلی
- 771.525 میلیمتر
- آب بند
- بدون آب بند
- سری ابعادی
- TVL (یک ردیفه)
- زاویه تماس
- 50 درجه
- بار دینامیکی پایه (C)
- 460 کیلونیوتن (محوری)
- بار استاتیکی پایه (C0)
- 3040 کیلونیوتن (محوری)
- وزن تقریبی
- 58 کیلوگرم
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ TIMKEN
PDF
۷۶۲ صفحه ۱۰ مگابایت
مشاهده کاتالوگ بلبرینگ و رولبرینگ TIMKEN (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ کف گرد تماس زاویه‌ای 303TVL706 تیمکن (TIMKEN) از نوع TVL، با ابعاد اینچی: قطر داخلی 771.525، قطر خارجی 898.525 و ارتفاع 63.5 میلیمتر، بار محوری دینامیکی 460 و استاتیکی 3040 کیلونیوتن؛ برای میز دوار دکل‌های حفاری.
بلبرینگ کف گرد 303TVL706 تیمکن چیست؟
303TVL706 بلبرینگ کف گرد تماس زاویه‌ای تک‌ردیفه‌ی TIMKEN از نوع TVL است، با ابعاد اینچی: قطر داخلی 771.525 میلیمتر (30.375 اینچ)، قطر خارجی 898.525 میلیمتر (35.375 اینچ) و ارتفاع 63.5 میلیمتر (2.5 اینچ). عدد اول کد قطر داخلی تقریبی به دهم اینچ است (303 یعنی حدود 30.3 اینچ) و عدد بعد از TVL سری قفسه و مجموعه‌ی ساچمه‌ها را مشخص می‌کند. ساچمه‌ها با زاویه‌ی تماس ۵۰ درجه بار محوری سنگین را در یک جهت و همراه آن بار شعاعی متوسط می‌گیرند و بلبرینگ در دور بالا خنک و آرام کار می‌کند. کاربرد اصلی TVL در میز دوار (روتاری تیبل) دکل‌های حفاری نفت و گاز است: یک TVL بزرگ در جایگاه اصلی بار رو به پایین را می‌گیرد و یک TVL کوچک‌تر در جایگاه پایین بار رو به بالا و بار شعاعی را.
مشخصات فنی بلبرینگ 303TVL706
- قطر داخلی (d): 771.525 میلیمتر
- قطر خارجی (D): 898.525 میلیمتر
- ارتفاع (T): 63.5 میلیمتر
- قطر خارجی رینگ کوچک (D1): 860.42 میلیمتر؛ قطر داخلی رینگ بزرگ (d1): 809.62 میلیمتر
- قطر شانه‌ی محور (حداقل): 835 میلیمتر؛ قطر شانه‌ی محفظه (حداکثر): 835 میلیمتر
- بیشترین شعاع گوشه‌ی محور و محفظه (r): 6.4 میلیمتر
- بار استاتیکی محوری پایه (C0a): 3040 کیلونیوتن
- بار دینامیکی محوری پایه (Ca): 460 کیلونیوتن
- وزن تقریبی: 58 کیلوگرم
چطور سفارش بدهیم؟
کد کامل TVL را بگویید. TVL جداشدنی است: دو رینگ و مجموعه‌ی قفسه و ساچمه جدا جا زده می‌شوند، اما با هم یک بلبرینگ‌اند و باید با هم عوض شوند.
نکته‌های نصب
- TVL همیشه باید زیر بار محوری کار کند؛ بی‌بار محوری ساچمه‌ها می‌لغزند و شیارها آسیب می‌بینند.
- شانه‌ی محور و محفظه باید کاملاً عمود بر رینگ‌ها و به قطرهای گفته‌شده باشند تا رینگ‌ها در همه‌ی محیط تکیه‌گاه داشته باشند؛ برای بار محوری زیاد روغن یا گریس دارای افزودنی فشار بالا (EP) به کار ببرید.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
