نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
309TVL707
بلبرینگ کف گرد TIMKEN کد 309TVL707
- قطر داخلی
- d785.812mm
- قطر خارجی
- D952.5mm
- ارتفاع
- H95.25mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 309TVL707
- نوع
- بلبرینگ کف گرد
- قطر خارجی
- 952.5 میلیمتر
- ارتفاع
- 95.25 میلیمتر
- قطر داخلی
- 785.812 میلیمتر
- آب بند
- بدون آب بند
- سری ابعادی
- TVL (یک ردیفه)
- زاویه تماس
- 50 درجه
- بار دینامیکی پایه (C)
- 570 کیلونیوتن (محوری)
- بار استاتیکی پایه (C0)
- 3240 کیلونیوتن (محوری)
- وزن تقریبی
- 117.9 کیلوگرم
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ TIMKEN
PDF
۷۶۲ صفحه ۱۰ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ TIMKEN (در زبانه‌ی تازه)
درباره‌ی این کالا

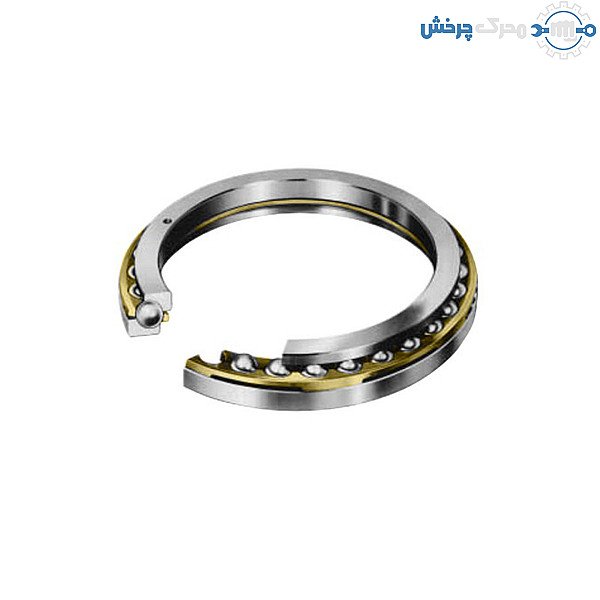

بلبرینگ کف گرد تماس زاویه‌ای 309TVL707 تیمکن (TIMKEN) از نوع TVL، با ابعاد اینچی: قطر داخلی 785.812، قطر خارجی 952.5 و ارتفاع 95.25 میلیمتر، بار محوری دینامیکی 570 و استاتیکی 3240 کیلونیوتن؛ برای میز دوار دکل‌های حفاری.
بلبرینگ کف گرد 309TVL707 تیمکن چیست؟
309TVL707 بلبرینگ کف گرد تماس زاویه‌ای تک‌ردیفه‌ی TIMKEN از نوع TVL است، با ابعاد اینچی: قطر داخلی 785.812 میلیمتر (30.9375 اینچ)، قطر خارجی 952.5 میلیمتر (37.5 اینچ) و ارتفاع 95.25 میلیمتر (3.75 اینچ). عدد اول کد قطر داخلی تقریبی به دهم اینچ است (309 یعنی حدود 30.9 اینچ) و عدد بعد از TVL سری قفسه و مجموعه‌ی ساچمه‌ها را مشخص می‌کند. ساچمه‌ها با زاویه‌ی تماس ۵۰ درجه بار محوری سنگین را در یک جهت و همراه آن بار شعاعی متوسط می‌گیرند و بلبرینگ در دور بالا خنک و آرام کار می‌کند. کاربرد اصلی TVL در میز دوار (روتاری تیبل) دکل‌های حفاری نفت و گاز است: یک TVL بزرگ در جایگاه اصلی بار رو به پایین را می‌گیرد و یک TVL کوچک‌تر در جایگاه پایین بار رو به بالا و بار شعاعی را.
مشخصات فنی بلبرینگ 309TVL707
- قطر داخلی (d): 785.812 میلیمتر
- قطر خارجی (D): 952.5 میلیمتر
- ارتفاع (T): 95.25 میلیمتر
- قطر خارجی رینگ کوچک (D1): 882.65 میلیمتر؛ قطر داخلی رینگ بزرگ (d1): 857.25 میلیمتر
- قطر شانه‌ی محور (حداقل): 870 میلیمتر؛ قطر شانه‌ی محفظه (حداکثر): 870 میلیمتر
- بیشترین شعاع گوشه‌ی محور و محفظه (r): 6.4 میلیمتر
- بار استاتیکی محوری پایه (C0a): 3240 کیلونیوتن
- بار دینامیکی محوری پایه (Ca): 570 کیلونیوتن
- وزن تقریبی: 117.9 کیلوگرم
چطور سفارش بدهیم؟
کد کامل TVL را بگویید. TVL جداشدنی است: دو رینگ و مجموعه‌ی قفسه و ساچمه جدا جا زده می‌شوند، اما با هم یک بلبرینگ‌اند و باید با هم عوض شوند.
نکته‌های نصب
- TVL همیشه باید زیر بار محوری کار کند؛ بی‌بار محوری ساچمه‌ها می‌لغزند و شیارها آسیب می‌بینند.
- شانه‌ی محور و محفظه باید کاملاً عمود بر رینگ‌ها و به قطرهای گفته‌شده باشند تا رینگ‌ها در همه‌ی محیط تکیه‌گاه داشته باشند؛ برای بار محوری زیاد روغن یا گریس دارای افزودنی فشار بالا (EP) به کار ببرید.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
