نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
317TVL307

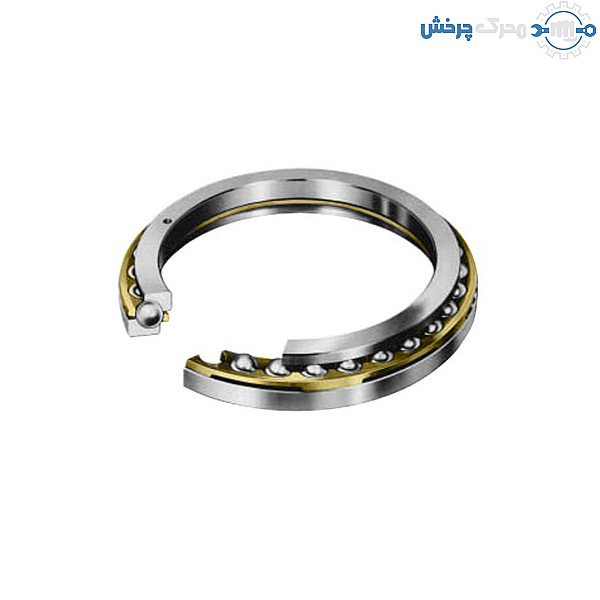

بلبرینگ کف گرد TIMKEN کد 317TVL307
- قطر داخلی
- d806.45mm
- قطر خارجی
- D1025.525mm
- ارتفاع
- H127mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 317TVL307
- نوع
- بلبرینگ کف گرد
- قطر خارجی
- 1025.525 میلیمتر
- ارتفاع
- 127 میلیمتر
- قطر داخلی
- 806.45 میلیمتر
- آب بند
- بدون آب بند
- سری ابعادی
- TVL (یک ردیفه)
- زاویه تماس
- 50 درجه
- بار دینامیکی پایه (C)
- 1210 کیلونیوتن (محوری)
- بار استاتیکی پایه (C0)
- 8140 کیلونیوتن (محوری)
- وزن تقریبی
- 240.6 کیلوگرم
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ TIMKEN
PDF
۷۶۲ صفحه ۱۰ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ TIMKEN (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ کف گرد تماس زاویه‌ای 317TVL307 تیمکن (TIMKEN) از نوع TVL، با ابعاد اینچی: قطر داخلی 806.45، قطر خارجی 1025.525 و ارتفاع 127 میلیمتر، بار محوری دینامیکی 1210 و استاتیکی 8140 کیلونیوتن؛ برای میز دوار دکل‌های حفاری.
بلبرینگ کف گرد 317TVL307 تیمکن چیست؟
317TVL307 بلبرینگ کف گرد تماس زاویه‌ای تک‌ردیفه‌ی TIMKEN از نوع TVL است، با ابعاد اینچی: قطر داخلی 806.45 میلیمتر (31.75 اینچ)، قطر خارجی 1025.525 میلیمتر (40.375 اینچ) و ارتفاع 127 میلیمتر (5 اینچ). عدد اول کد قطر داخلی تقریبی به دهم اینچ است (317 یعنی حدود 31.7 اینچ) و عدد بعد از TVL سری قفسه و مجموعه‌ی ساچمه‌ها را مشخص می‌کند. ساچمه‌ها با زاویه‌ی تماس ۵۰ درجه بار محوری سنگین را در یک جهت و همراه آن بار شعاعی متوسط می‌گیرند و بلبرینگ در دور بالا خنک و آرام کار می‌کند. کاربرد اصلی TVL در میز دوار (روتاری تیبل) دکل‌های حفاری نفت و گاز است: یک TVL بزرگ در جایگاه اصلی بار رو به پایین را می‌گیرد و یک TVL کوچک‌تر در جایگاه پایین بار رو به بالا و بار شعاعی را.
مشخصات فنی بلبرینگ 317TVL307
- قطر داخلی (d): 806.45 میلیمتر
- قطر خارجی (D): 1025.525 میلیمتر
- ارتفاع (T): 127 میلیمتر
- قطر خارجی رینگ کوچک (D1): 933.45 میلیمتر؛ قطر داخلی رینگ بزرگ (d1): 873.12 میلیمتر
- قطر شانه‌ی محور (حداقل): 914.4 میلیمتر؛ قطر شانه‌ی محفظه (حداکثر): 914.4 میلیمتر
- بیشترین شعاع گوشه‌ی محور و محفظه (r): 6.4 میلیمتر
- بار استاتیکی محوری پایه (C0a): 8140 کیلونیوتن
- بار دینامیکی محوری پایه (Ca): 1210 کیلونیوتن
- وزن تقریبی: 240.6 کیلوگرم
چطور سفارش بدهیم؟
کد کامل TVL را بگویید. TVL جداشدنی است: دو رینگ و مجموعه‌ی قفسه و ساچمه جدا جا زده می‌شوند، اما با هم یک بلبرینگ‌اند و باید با هم عوض شوند.
نکته‌های نصب
- TVL همیشه باید زیر بار محوری کار کند؛ بی‌بار محوری ساچمه‌ها می‌لغزند و شیارها آسیب می‌بینند.
- شانه‌ی محور و محفظه باید کاملاً عمود بر رینگ‌ها و به قطرهای گفته‌شده باشند تا رینگ‌ها در همه‌ی محیط تکیه‌گاه داشته باشند؛ برای بار محوری زیاد روغن یا گریس دارای افزودنی فشار بالا (EP) به کار ببرید.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
