نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
405DTVL729

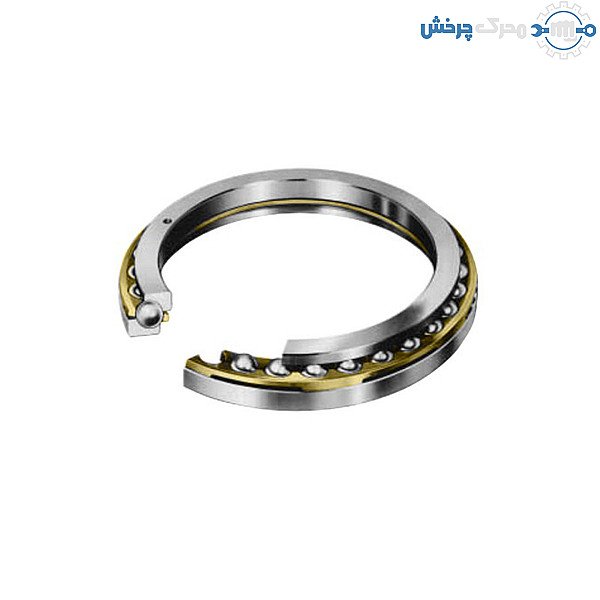

بلبرینگ کف گرد TIMKEN کد 405DTVL729
- قطر داخلی
- d1028.7mm
- قطر خارجی
- D1231.9mm
- ارتفاع
- H158.75mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ صبح تا ۶ عصر
برگه‌ی مشخصات
- کد فنی
- 405DTVL729
- نوع
- بلبرینگ کف گرد
- قطر خارجی
- 1231.9 میلیمتر
- ارتفاع
- 158.75 میلیمتر
- قطر داخلی
- 1028.7 میلیمتر
- آب بند
- بدون آب بند
- سری ابعادی
- DTVL (دو ردیفه)
- زاویه تماس
- 50 درجه
- بار دینامیکی پایه (C)
- 920 کیلونیوتن (محوری)
- بار استاتیکی پایه (C0)
- 7070 کیلونیوتن (محوری)
- وزن تقریبی
- 254.4 کیلوگرم
کاتالوگ سازنده
-
کاتالوگ بلبرینگ و رولبرینگ TIMKEN
PDF
۷۶۲ صفحه ۱۰ مگابایت
مشاهده
کاتالوگ بلبرینگ و رولبرینگ TIMKEN (در زبانه‌ی تازه)
درباره‌ی این کالا
بلبرینگ کف گرد تماس زاویه‌ای دو ردیفه‌ی 405DTVL729 تیمکن (TIMKEN) از نوع DTVL، با ابعاد اینچی: قطر داخلی 1028.7، قطر خارجی 1231.9 و ارتفاع 158.75 میلیمتر، برای بار محوری در هر دو جهت؛ بار دینامیکی محوری 920 کیلونیوتن.
بلبرینگ کف گرد 405DTVL729 تیمکن چیست؟
405DTVL729 بلبرینگ کف گرد تماس زاویه‌ای دو ردیفه‌ی TIMKEN از نوع DTVL است، با ابعاد اینچی: قطر داخلی بالا 1028.7 میلیمتر (40.5 اینچ)، قطر داخلی پایین 1025.525 میلیمتر، قطر خارجی 1231.9 میلیمتر (48.5 اینچ) و ارتفاع کل 158.75 میلیمتر. DTVL همان TVL است با یک رینگ و یک ردیف ساچمه‌ی اضافه: سه رینگ و دو ردیف ساچمه، تا بار محوری سنگین را در یک جهت و بار محوری سبک‌تر را در جهت مخالف، همراه بار شعاعی متوسط، با هم بگیرد. جایی که برای دو TVL جا نیست، در میز دوار دکل‌های حفاری یک DTVL هر دو جهت بار را می‌گیرد.
مشخصات فنی بلبرینگ 405DTVL729
- قطر داخلی بالا (d): 1028.7 میلیمتر؛ قطر داخلی پایین (d1): 1025.525 میلیمتر
- قطر خارجی (D): 1231.9 میلیمتر
- ارتفاع کل (T): 158.75 میلیمتر؛ ارتفاع بخش بالا (T1): 114.3 میلیمتر
- قطر خارجی رینگ بالا (D1): 1143 میلیمتر؛ قطر شانه‌ی محور برای رینگ بالا (D2): 1130.3 میلیمتر
- قطر خارجی رینگ پایین (E): 1104.9 میلیمتر؛ قطر شانه‌ی محور برای رینگ پایین (E1): 1084.3 میلیمتر
- بیشترین شعاع گوشه (r): 6.4 میلیمتر
- بار استاتیکی محوری پایه، ردیف بالا (C0a): 7070 کیلونیوتن؛ ردیف پایین: 4520 کیلونیوتن
- بار دینامیکی محوری پایه (Ca): 920 کیلونیوتن
- وزن تقریبی: 254.4 کیلوگرم
چطور سفارش بدهیم؟
کد کامل DTVL را بگویید. رینگ‌ها و مجموعه‌های ساچمه‌ی DTVL با هم یک بلبرینگ‌اند و باید با هم عوض شوند.
نکته‌های نصب
- جهت بار سنگین‌تر باید به ردیف بالا (با بار مجاز بیشتر) برسد؛ بلبرینگ را وارونه نصب نکنید.
- شانه‌ها باید عمود و به قطرهای گفته‌شده باشند؛ برای بار محوری زیاد روغن یا گریس دارای افزودنی فشار بالا (EP) به کار ببرید.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
