نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
3VX 900
تسمه آجدار 3VX 900 SWR
- پهنای بالا
- b9.5mm
- ارتفاع
- h8mm
- طول
- La2286mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- 3VX 900
- نوع
- تسمه ذوزنقه‌ای
- مقطع تسمه
- 3VX
- سری‌های قابل تأمین
- SWR Raw Edge Cogged
- ساختار تسمه
- باریک لبه‌باز دندانه‌دار قالبی (Moulded Cogged Raw Edge)
- طول مؤثر (Ld)
- 2282 میلی‌متر
- طول داخلی (Li)
- 2244 میلی‌متر
- طول خارجی (La)
- 2286 میلی‌متر
- پهنای بالای مقطع (b)
- 9.5 میلی‌متر
- ارتفاع مقطع (h)
- 8 میلی‌متر
- زاویه‌ی تسمه
- 40 درجه
- حداقل قطر پولی
- 56 میلی‌متر
- بیشینه‌ی سرعت تسمه
- 50 متر بر ثانیه
- بیشینه‌ی بسامد خمش
- 120 بار در ثانیه
- وزن تقریبی
- 0.15 کیلوگرم
- دمای کار
- منفی 40 تا 100 درجه سانتی‌گراد
- استاندارد
- RMA/MPTA
کاتالوگ سازنده
-
کاتالوگ تسمه SWR
PDF
۲۶ صفحه ۱٫۸ مگابایت
مشاهده
کاتالوگ تسمه SWR (در زبانه‌ی تازه)
درباره‌ی این کالا

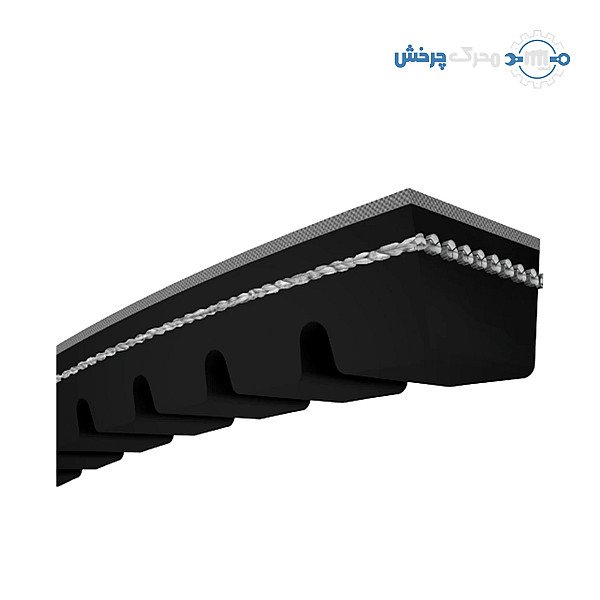

تسمه آجدار 3VX 900 SWR یک تسمه‌ی V شکل باریک آمریکایی، لبه‌باز و با دندانه‌های قالبی با مقطع 3VX است: پهنای بالای 9.5 و ارتفاع 8 میلی‌متر و طول خارجی (La) 90 اینچ (2286 میلی‌متر)، ساخت SWR (San Wu Rubber، تایوان) مطابق RMA/MPTA. قابل تأمین در سری SWR Raw Edge Cogged.
کد 3VX 900 روی تسمه یعنی چه؟
در تسمه‌های باریک آمریکایی (3VX و 5VX)، عدد کد طول خارجی (La) به دهم اینچ است: 3VX 900 یعنی تسمه‌ای با مقطع 3VX و طول خارجی 90 اینچ، که SWR آن را 2286 میلی‌متر نوشته است. نام متریک همین تسمه در فهرست SWR 9NX2286 است و با نوشتن 3VX900 هم سفارش داده می‌شود. مقطع 3VX روی پولی‌های همان مقطع (3V یا 5V) کار می‌کند.
مشخصات فنی تسمه آجدار 3VX 900
- مقطع: 3VX؛ پهنای بالا 9.5 و ارتفاع 8 میلی‌متر، زاویه‌ی 40 درجه
- طول خارجی (La): 2286 میلی‌متر (در فهرست SWR)
- طول مؤثر (Ld) 2282 و طول داخلی (Li) 2244 میلی‌متر، از رابطه‌ی جدول فنی SWR برای مقطع 3VX (Ld = La − 4، Li = La − 42)
- وزن: 0.066 کیلوگرم در هر متر؛ این تسمه حدود 0.15 کیلوگرم
- بیشینه‌ی سرعت تسمه: 50 متر بر ثانیه؛ بیشینه‌ی بسامد خمش: 120 بار در ثانیه
- کمترین قطر پولی: 56 میلی‌متر
- دمای کار: منفی 40 تا 100 درجه سانتی‌گراد
- استاندارد: RMA/MPTA
سری SWR در این اندازه
- SWR Raw Edge Cogged (تسمه‌ی لبه‌باز دندانه‌دار قالبی SWR، Moulded Cogged Raw Edge): پهلوهای بی‌روکش و دندانه‌های قالبی زیر تسمه، در مقطع‌های XPZ تا XPC، 3VX و 5VX و کلاسیک ZX تا CX. در جدول فنی SWR این تسمه‌ها تا 50 متر بر ثانیه سرعت و 120 بار در ثانیه بسامد خمش دارند (تسمه‌ی روکش‌دار: 40 و 100 در مقطع باریک) و روی پولی کوچک‌تری کار می‌کنند؛ مثلاً کمترین قطر پولی XPZ را 50 و SPZ را 63 میلی‌متر داده است. به گفته‌ی SWR، همه‌ی تسمه‌های V شکل آن آنتی‌استاتیک (DIN ISO 1813) و با محدودیت تا 120 درجه در برابر روغن و گرما مقاوم‌اند.
کاربرد تسمه‌های آجدار 3VX
دندانه‌های زیر تسمه آن را انعطاف‌پذیرتر می‌کنند؛ برای همین در جدول فنی SWR تسمه‌ی آجدار سرعت و بسامد خمش بیشتری دارد و روی پولی کوچک‌تری کار می‌کند. در دستگاه‌های آمریکایی جمع‌وجور با پولی‌های RMA به کار می‌رود: پمپ، کمپرسور، فن و ماشین‌آلات صنعتی. کمترین قطر پولی که SWR برای مقطع 3VX می‌دهد 56 میلی‌متر است؛ روی پولی کوچک‌تر، تسمه بیش از اندازه خم می‌شود و زود فرسوده می‌شود.
نکته‌های انتخاب و نصب
- در پولی‌های چندشیاره همه‌ی تسمه‌ها را با هم و از یک سری عوض کنید؛ تسمه‌ی آجدار و روکش‌دار را روی یک پولی کنار هم نگذارید.
- پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید.
- تسمه را بی‌اهرم و با کم کردن فاصله‌ی محورها روی پولی بگذارید.
این اندازه در فهرست تسمه‌های SWR آمده است؛ برای موجودی و زمان تأمین تماس بگیرید.
