نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
3VX 900
تسمه آجدار 3VX 900 کنتیننتال
- پهنای بالا
- b9.7mm
- ارتفاع
- h8mm
- طول
- La2286mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- 3VX 900
- نوع
- تسمه ذوزنقه‌ای
- مقطع تسمه
- 3VX
- سری‌های قابل تأمین
- Conti VX Advance
- ساختار تسمه
- لبه‌باز دندانه‌دار (Raw-edge Cogged)
- طول مؤثر (Ld)
- 2274 میلی‌متر
- طول داخلی (Li)
- 2236 میلی‌متر
- طول خارجی (La)
- 2286 میلی‌متر
- پهنای بالای مقطع (b)
- 9.7 میلی‌متر
- ارتفاع مقطع (h)
- 8 میلی‌متر
- پهنای مؤثر (bd)
- 8.5 میلی‌متر
- حداقل قطر پولی
- 50 میلی‌متر
- وزن تقریبی
- 0.13 کیلوگرم
- دمای کار
- منفی 40 تا 130 درجه سانتی‌گراد
- استاندارد
- RMA/MPTA
- اندازه در کاتالوگ سازنده
- استاندارد
کاتالوگ‌های سازنده
-
کاتالوگ تسمه‌های صنعتی ContiTech
PDF
۵۶ صفحه ۳٫۹ مگابایت
مشاهده
کاتالوگ تسمه‌های صنعتی ContiTech (در زبانه‌ی تازه)
-
کاتالوگ تسمه CONTI-V
PDF
۴۲ صفحه ۴ مگابایت
مشاهده
کاتالوگ تسمه CONTI-V (در زبانه‌ی تازه)
درباره‌ی این کالا

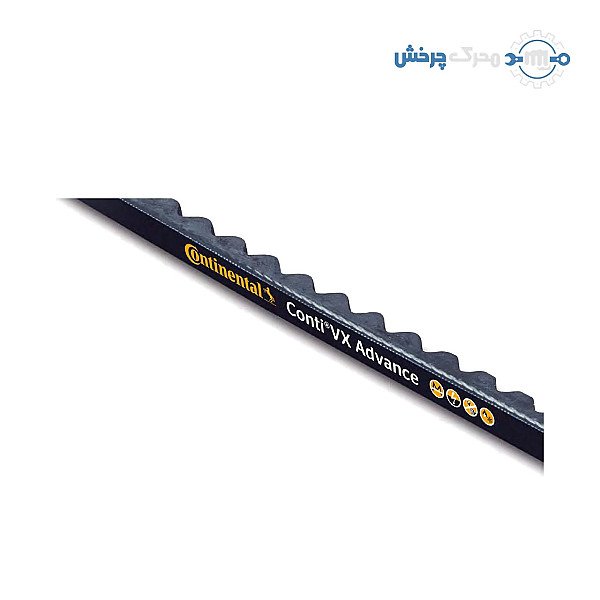

تسمه آجدار 3VX 900 کنتیننتال (ContiTech) یک تسمه‌ی V شکل باریک، لبه‌باز و دندانه‌دار با مقطع آمریکایی 3VX و بدنه‌ی EPDM است: عدد 900 در کد، طول خارجی به دهم اینچ است، یعنی 90 اینچ. طول خارجی (La) 2286، طول مؤثر (Ld) 2274 و طول داخلی (Li) 2236 میلی‌متر؛ پهنای بالای 9.7 و ارتفاع 8 میلی‌متر. سری Conti VX Advance (CONTI-V FO PIONEER)، ساخت ContiTech آلمان.
کد 3VX 900 روی تسمه یعنی چه؟
3VX و 5VX نسخه‌ی لبه‌باز دندانه‌دار (آجدار) مقطع‌های آمریکایی 3V و 5V هستند و عدد کد، طول خارجی تسمه به دهم اینچ است: 3VX 900 یعنی مقطع 3VX با طول خارجی 90 اینچ (2286 میلی‌متر). ContiTech این مقطع را هم‌خانواده‌ی SPZ می‌سازد و آن را با نوشتن 3VX900 هم می‌شناسند.
مشخصات فنی تسمه 3VX 900
- مقطع: 3VX (لبه‌باز دندانه‌دار)؛ پهنای بالا 9.7، ارتفاع 8 و پهنای مؤثر 8.5 میلی‌متر
- طول خارجی (La): 2286 میلی‌متر (90 اینچ)
- طول مؤثر (Ld): 2274 میلی‌متر؛ طول داخلی (Li): 2236 میلی‌متر
- حداقل قطر پولی: 50 میلی‌متر
- وزن تقریبی: 0.13 کیلوگرم
- استاندارد: RMA/MPTA (آمریکا)
سری ContiTech در این اندازه

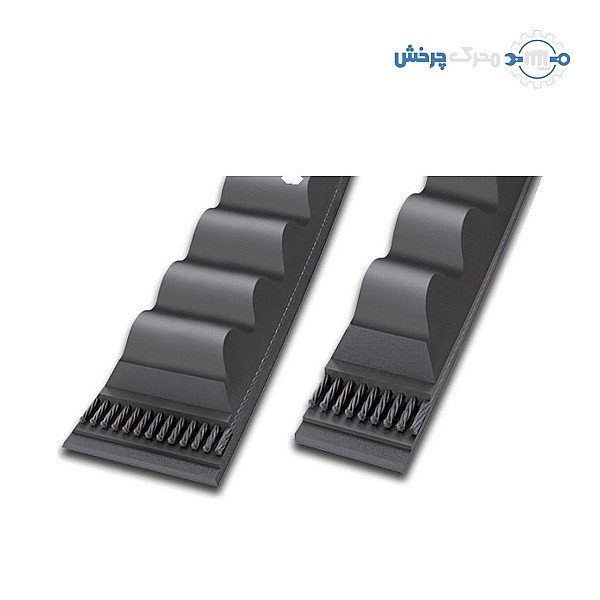

- Conti VX Advance (نام قدیمی CONTI-V FO PIONEER): تسمه‌ی باریک لبه‌باز دندانه‌دار با بدنه‌ی EPDM و طناب کششی پلی‌استر؛ دمای کار منفی 40 تا 130 درجه، آمیزه‌ی مقاوم‌تر در برابر سایش، بی‌نیاز از سرویس، هم‌طول (L=L) در تولید سری و رسانای الکتریسیته‌ی ساکن مطابق ISO 1813. برای دور و توان بالا، با بیشترین مقاومت دمایی در میان تسمه‌های V شکل ContiTech.
کاربرد
تسمه‌های 3VX و 5VX برای دستگاه‌های ساخت آمریکا با پولی کوچک و دور بالا ساخته می‌شوند: کمپرسور، فن، پمپ و ماشین‌آلات صنعتی. دندانه‌های قالبی تسمه را روی پولی کوچک خم‌پذیر و خنک نگه می‌دارند و بدنه‌ی EPDM دمای کار را تا 130 درجه بالا می‌برد.
نکته‌های انتخاب و نصب
- طول تسمه‌های آمریکایی با طول خارجی (La) سنجیده می‌شود؛ هنگام جایگزینی با تسمه‌ی اروپایی هم‌مقطع، طول مؤثر (Ld) دو تسمه را مقایسه کنید.
- در پولی‌های چندشیاره همه‌ی تسمه‌ها را از یک نوع و یک سری بگذارید و قطر پولی کوچک از 50 میلی‌متر کمتر نباشد.
- هم‌راستایی پولی‌ها و کشش تسمه را طبق دستور سازنده تنظیم کنید.
طبق فهرست اندازه‌های ContiTech، 3VX 900 از اندازه‌های استاندارد مقطع 3VX است.
