5VX 1060
تسمه آجدار 5VX 1060 کنتیننتال
- پهنای بالا
- b16.3mm
- ارتفاع
- h13mm
- طول
- La2692mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- 5VX 1060
- نوع
- تسمه ذوزنقه‌ای
- مقطع تسمه
- 5VX
- سری‌های قابل تأمین
- Conti VX Advance
- ساختار تسمه
- لبه‌باز دندانه‌دار (Raw-edge Cogged)
- طول مؤثر (Ld)
- 2670 میلی‌متر
- طول داخلی (Li)
- 2610 میلی‌متر
- طول خارجی (La)
- 2692 میلی‌متر
- پهنای بالای مقطع (b)
- 16.3 میلی‌متر
- ارتفاع مقطع (h)
- 13 میلی‌متر
- پهنای مؤثر (bd)
- 14 میلی‌متر
- حداقل قطر پولی
- 100 میلی‌متر
- وزن تقریبی
- 0.44 کیلوگرم
- دمای کار
- منفی 40 تا 130 درجه سانتی‌گراد
- استاندارد
- RMA/MPTA
- اندازه در کاتالوگ سازنده
- استاندارد
کاتالوگ‌های سازنده
-
کاتالوگ تسمه‌های صنعتی ContiTech
PDF
۵۶ صفحه ۳٫۹ مگابایت
مشاهده
کاتالوگ تسمه‌های صنعتی ContiTech (در زبانه‌ی تازه)
-
کاتالوگ تسمه CONTI-V
PDF
۴۲ صفحه ۴ مگابایت
مشاهده
کاتالوگ تسمه CONTI-V (در زبانه‌ی تازه)
درباره‌ی این کالا

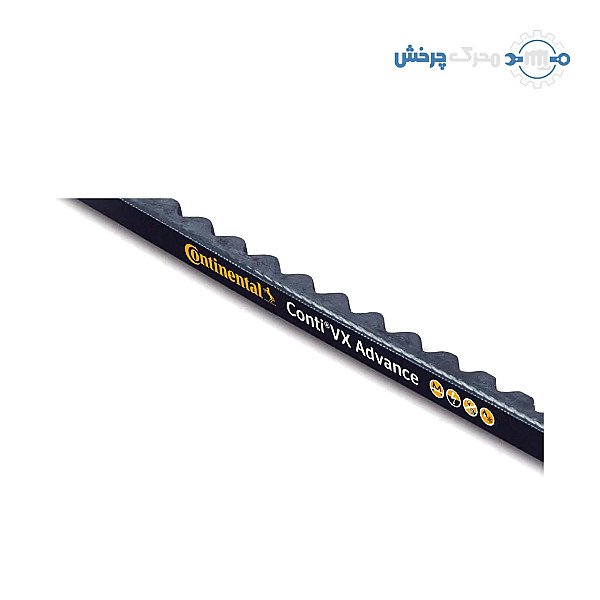

تسمه آجدار 5VX 1060 کنتیننتال (ContiTech) یک تسمه‌ی V شکل باریک، لبه‌باز و دندانه‌دار با مقطع آمریکایی 5VX و بدنه‌ی EPDM است: عدد 1060 در کد، طول خارجی به دهم اینچ است، یعنی 106 اینچ. طول خارجی (La) 2692، طول مؤثر (Ld) 2670 و طول داخلی (Li) 2610 میلی‌متر؛ پهنای بالای 16.3 و ارتفاع 13 میلی‌متر. سری Conti VX Advance (CONTI-V FO PIONEER)، ساخت ContiTech آلمان.
کد 5VX 1060 روی تسمه یعنی چه؟
3VX و 5VX نسخه‌ی لبه‌باز دندانه‌دار (آجدار) مقطع‌های آمریکایی 3V و 5V هستند و عدد کد، طول خارجی تسمه به دهم اینچ است: 5VX 1060 یعنی مقطع 5VX با طول خارجی 106 اینچ (2692 میلی‌متر). ContiTech این مقطع را هم‌خانواده‌ی SPB می‌سازد و آن را با نوشتن 5VX1060 هم می‌شناسند.
مشخصات فنی تسمه 5VX 1060
- مقطع: 5VX (لبه‌باز دندانه‌دار)؛ پهنای بالا 16.3، ارتفاع 13 و پهنای مؤثر 14 میلی‌متر
- طول خارجی (La): 2692 میلی‌متر (106 اینچ)
- طول مؤثر (Ld): 2670 میلی‌متر؛ طول داخلی (Li): 2610 میلی‌متر
- حداقل قطر پولی: 100 میلی‌متر
- وزن تقریبی: 0.44 کیلوگرم
- استاندارد: RMA/MPTA (آمریکا)
سری ContiTech در این اندازه

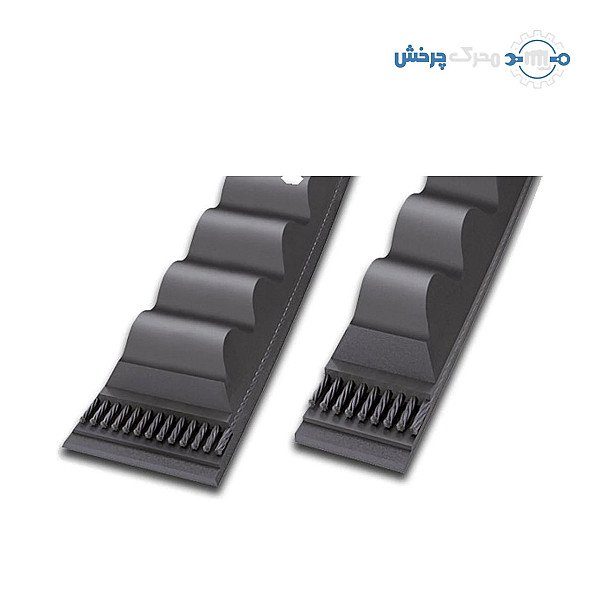

- Conti VX Advance (نام قدیمی CONTI-V FO PIONEER): تسمه‌ی باریک لبه‌باز دندانه‌دار با بدنه‌ی EPDM و طناب کششی پلی‌استر؛ دمای کار منفی 40 تا 130 درجه، آمیزه‌ی مقاوم‌تر در برابر سایش، بی‌نیاز از سرویس، هم‌طول (L=L) در تولید سری و رسانای الکتریسیته‌ی ساکن مطابق ISO 1813. برای دور و توان بالا، با بیشترین مقاومت دمایی در میان تسمه‌های V شکل ContiTech.
کاربرد
تسمه‌های 3VX و 5VX برای دستگاه‌های ساخت آمریکا با پولی کوچک و دور بالا ساخته می‌شوند: کمپرسور، فن، پمپ و ماشین‌آلات صنعتی. دندانه‌های قالبی تسمه را روی پولی کوچک خم‌پذیر و خنک نگه می‌دارند و بدنه‌ی EPDM دمای کار را تا 130 درجه بالا می‌برد.
نکته‌های انتخاب و نصب
- طول تسمه‌های آمریکایی با طول خارجی (La) سنجیده می‌شود؛ هنگام جایگزینی با تسمه‌ی اروپایی هم‌مقطع، طول مؤثر (Ld) دو تسمه را مقایسه کنید.
- در پولی‌های چندشیاره همه‌ی تسمه‌ها را از یک نوع و یک سری بگذارید و قطر پولی کوچک از 100 میلی‌متر کمتر نباشد.
- هم‌راستایی پولی‌ها و کشش تسمه را طبق دستور سازنده تنظیم کنید.
طبق فهرست اندازه‌های ContiTech، 5VX 1060 از اندازه‌های استاندارد مقطع 5VX است.
هم‌اندازه در برندهای دیگر
همین اندازه (16.3 × 13 × 2692) را در این کالاها هم داریم:
