نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
XPZ 2030
تسمه آجدار XPZ 2030 کنتیننتال
- پهنای بالا
- b9.7mm
- ارتفاع
- h8mm
- طول
- Ld2030mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- XPZ 2030
- نوع
- تسمه ذوزنقه‌ای
- مقطع تسمه
- XPZ
- سری‌های قابل تأمین
- Conti VX Advance
- ساختار تسمه
- لبه‌باز دندانه‌دار (Raw-edge Cogged)
- طول مؤثر (Ld)
- 2030 میلی‌متر
- طول داخلی (Li)
- 1992 میلی‌متر
- طول خارجی (La)
- 2042 میلی‌متر
- پهنای بالای مقطع (b)
- 9.7 میلی‌متر
- ارتفاع مقطع (h)
- 8 میلی‌متر
- پهنای مؤثر (bd)
- 8.5 میلی‌متر
- حداقل قطر پولی
- 50 میلی‌متر
- وزن تقریبی
- 0.11 کیلوگرم
- دمای کار
- منفی 40 تا 130 درجه سانتی‌گراد
- استاندارد
- DIN 7753، ISO 4184
- اندازه در کاتالوگ سازنده
- غیراستاندارد (تولید به سفارش)
کاتالوگ‌های سازنده
-
کاتالوگ تسمه‌های صنعتی ContiTech
PDF
۵۶ صفحه ۳٫۹ مگابایت
مشاهده
کاتالوگ تسمه‌های صنعتی ContiTech (در زبانه‌ی تازه)
-
کاتالوگ تسمه CONTI-V
PDF
۴۲ صفحه ۴ مگابایت
مشاهده
کاتالوگ تسمه CONTI-V (در زبانه‌ی تازه)
درباره‌ی این کالا

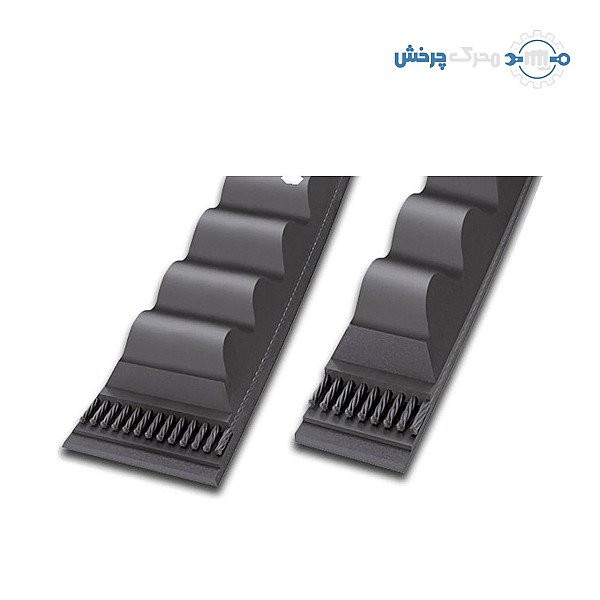

تسمه آجدار XPZ 2030 کنتیننتال (ContiTech) یک تسمه‌ی V شکل باریک، لبه‌باز و دندانه‌دار با بدنه‌ی EPDM است: مقطع XPZ با پهنای بالای 9.7 و ارتفاع 8 میلی‌متر، طول مؤثر (Ld) 2030 میلی‌متر، طول داخلی (Li) 1992 و طول خارجی (La) 2042 میلی‌متر. سری Conti VX Advance (CONTI-V FO PIONEER)، ساخت ContiTech آلمان مطابق DIN 7753 و ISO 4184.
کد XPZ 2030 روی تسمه یعنی چه؟
XP یعنی تسمه‌ی باریک لبه‌باز دندانه‌دار هم‌مقطع با SP: XPZ 2030 همان ابعاد مقطع SPZ را دارد و عددش طول مؤثر (Ld) به میلی‌متر است. پس XPZ 2030 جایگزین مستقیم تسمه‌ی SPZ 2030 روی همان پولی است و با نوشتن‌های XPZ2030 و «XPZ 2030 Ld» هم سفارش داده می‌شود.
مشخصات فنی تسمه XPZ 2030
- مقطع: XPZ (لبه‌باز دندانه‌دار)؛ پهنای بالا 9.7، ارتفاع 8 و پهنای مؤثر (bd) 8.5 میلی‌متر
- طول مؤثر (Ld): 2030 میلی‌متر
- طول داخلی (Li): 1992 میلی‌متر؛ طول خارجی (La): 2042 میلی‌متر
- حداقل قطر پولی: 50 میلی‌متر
- وزن تقریبی: 0.11 کیلوگرم
- استاندارد: DIN 7753 بخش ۱ و ISO 4184
سری ContiTech در این اندازه
- Conti VX Advance (نام قدیمی CONTI-V FO PIONEER): تسمه‌ی باریک لبه‌باز دندانه‌دار با بدنه‌ی EPDM و طناب کششی پلی‌استر؛ دمای کار منفی 40 تا 130 درجه، آمیزه‌ی مقاوم‌تر در برابر سایش، بی‌نیاز از سرویس، هم‌طول (L=L) در تولید سری و رسانای الکتریسیته‌ی ساکن مطابق ISO 1813. برای دور و توان بالا، با بیشترین مقاومت دمایی در میان تسمه‌های V شکل ContiTech.
چرا تسمه‌ی آجدار باریک؟
دندانه‌های قالبی تسمه را روی پولی کوچک خم‌پذیر و خنک نگه می‌دارند و دیواره‌های لبه‌باز مستقیم با شیار پولی درگیرند؛ به همین دلیل تسمه‌ی XP روی پولی کوچک‌تری از تسمه‌ی روکش‌دار هم‌مقطع کار می‌کند (حداقل قطر پولی این مقطع 50 میلی‌متر است) و توان بیشتری منتقل می‌کند. کاربرد: کمپرسور، فن و هواکش صنعتی، پمپ، ماشین‌آلات راه‌سازی، اره و دستگاه‌های پرسرعت و گرم.
نکته‌های انتخاب و نصب
- در پولی‌های چندشیاره همه‌ی تسمه‌ها را از یک نوع و یک سری بگذارید؛ Conti VX Advance در تولید سری «هم‌طول» (L=L) است و تسمه‌ها بی‌اندازه‌گیری دوباره کنار هم کار می‌کنند.
- تسمه‌ی آجدار و روکش‌دار را در یک پولی چندشیاره با هم به کار نبرید.
- پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید.
در فهرست ContiTech، XPZ 2030 از اندازه‌های غیراستاندارد مقطع XPZ است که به سفارش تولید می‌شود؛ زمان تأمین را هنگام تماس بپرسید.
