نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر

تسمه V شکل

3V 450

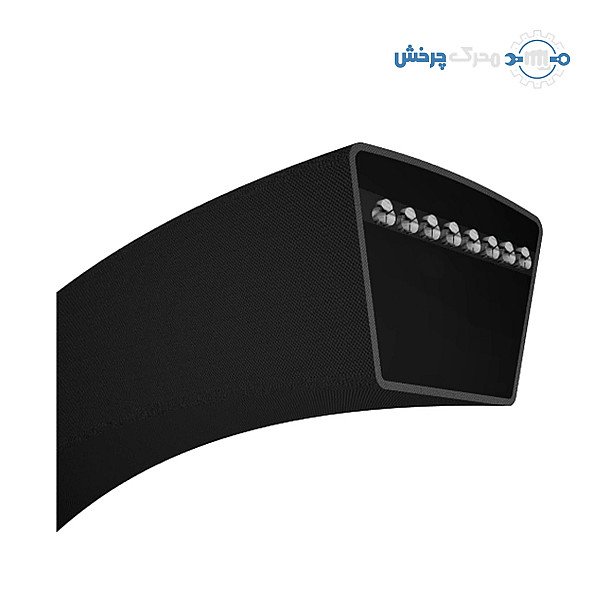

تسمه 3V 450 SWR

پهنای بالا: b9.5mm
ارتفاع: h8mm
طول: La1143mm

همه‌ی مشخصات فنی

موجود در انبار محرک چرخش اصل و با ضمانت ارسال با پست پیشتاز

قیمت روز و سفارش: تماس بگیرید

استعلام قیمت این کد ۰۹۱۲۴۶۴۶۴۷۰ واتس‌اپ

شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸

برگه‌ی مشخصات

کد فنی: 3V 450
نوع: تسمه ذوزنقه‌ای
مقطع تسمه: 3V
سری‌های قابل تأمین: SWR Wrapped
ساختار تسمه: باریک روکش‌دار (Wedge, Wrapped)
طول مؤثر (Ld): 1139 میلی‌متر
طول داخلی (Li): 1101 میلی‌متر
طول خارجی (La): 1143 میلی‌متر
پهنای بالای مقطع (b): 9.5 میلی‌متر
ارتفاع مقطع (h): 8 میلی‌متر
زاویه‌ی تسمه: 40 درجه
حداقل قطر پولی: 63 میلی‌متر
بیشینه‌ی سرعت تسمه: 40 متر بر ثانیه
بیشینه‌ی بسامد خمش: 100 بار در ثانیه
وزن تقریبی: 0.09 کیلوگرم
دمای کار: منفی 40 تا 100 درجه سانتی‌گراد
استاندارد: RMA/MPTA

کاتالوگ سازنده

کاتالوگ تسمه SWR PDF ۲۶ صفحه ۱٫۸ مگابایت مشاهده کاتالوگ تسمه SWR (در زبانه‌ی تازه)

درباره‌ی این کالا

تسمه 3V 450 SWR یک تسمه‌ی V شکل باریک آمریکایی و روکش‌دار با مقطع 3V است: پهنای بالای 9.5 و ارتفاع 8 میلی‌متر و طول خارجی (La) 45 اینچ (1143 میلی‌متر)، ساخت SWR (San Wu Rubber، تایوان) مطابق RMA/MPTA. قابل تأمین در سری SWR Wrapped.

کد 3V 450 روی تسمه یعنی چه؟

در تسمه‌های باریک آمریکایی (3V، 5V و 8V)، عدد کد طول خارجی (La) به دهم اینچ است: 3V 450 یعنی تسمه‌ای با مقطع 3V و طول خارجی 45 اینچ، که SWR آن را 1143 میلی‌متر نوشته است. نام متریک همین تسمه در فهرست SWR 9N1143 است و با نوشتن 3V450 هم سفارش داده می‌شود. مقطع 3V روی پولی‌های همان مقطع کار می‌کند.

مشخصات فنی تسمه 3V 450

مقطع: 3V؛ پهنای بالا 9.5 و ارتفاع 8 میلی‌متر، زاویه‌ی 40 درجه
طول خارجی (La): 1143 میلی‌متر (در فهرست SWR)
طول مؤثر (Ld) 1139 و طول داخلی (Li) 1101 میلی‌متر، از رابطه‌ی جدول فنی SWR برای مقطع 3V (Ld = La − 4، Li = La − 42)
وزن: 0.075 کیلوگرم در هر متر؛ این تسمه حدود 0.09 کیلوگرم
بیشینه‌ی سرعت تسمه: 40 متر بر ثانیه؛ بیشینه‌ی بسامد خمش: 100 بار در ثانیه
کمترین قطر پولی: 63 میلی‌متر
دمای کار: منفی 40 تا 100 درجه سانتی‌گراد
استاندارد: RMA/MPTA

سری SWR در این اندازه

SWR Wrapped (تسمه‌ی روکش‌دار SWR): تسمه‌ی V شکل روکش‌دار در مقطع‌های باریک SPZ تا SPC (DIN 7753 بخش 1)، باریک آمریکایی 3V، 5V و 8V (RMA/MPTA) و کلاسیک Z تا E (DIN 2215). به گفته‌ی SWR، تسمه‌های V شکل آن بی‌محدودیت در مناطق گرمسیری به کار می‌روند، با محدودیت تا 120 درجه‌ی سانتی‌گراد در برابر روغن و گرما مقاوم‌اند، رسانای الکتریسیته‌ی ساکن (آنتی‌استاتیک) مطابق DIN ISO 1813 هستند و می‌توان آن‌ها را دسته‌ای هم‌طول (Matched set) سفارش داد. SWR از سال 1946 تسمه‌ی V شکل می‌سازد.

کاربرد تسمه‌های 3V

تسمه‌های باریک 3V، 5V و 8V در دستگاه‌های آمریکایی و ماشین‌آلاتی که با پولی‌های RMA ساخته شده‌اند به کار می‌روند: پمپ، کمپرسور، فن، سنگ‌شکن و ماشین‌آلات صنعتی. کمترین قطر پولی که SWR برای مقطع 3V می‌دهد 63 میلی‌متر است؛ روی پولی کوچک‌تر، تسمه بیش از اندازه خم می‌شود و زود فرسوده می‌شود.

نکته‌های انتخاب و نصب

در پولی‌های چندشیاره همه‌ی تسمه‌ها را با هم و از یک سری عوض کنید؛ SWR تسمه‌های V شکل خود را دسته‌ای هم‌طول (Matched set) هم می‌دهد.
پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید.
تسمه را بی‌اهرم و با کم کردن فاصله‌ی محورها روی پولی بگذارید.

این اندازه در فهرست تسمه‌های SWR آمده است؛ برای موجودی و زمان تأمین تماس بگیرید.
