نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
8V 1120
تسمه 8V 1120 SWR
- پهنای بالا
- b25.4mm
- ارتفاع
- h23mm
- طول
- La2845mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- 8V 1120
- نوع
- تسمه ذوزنقه‌ای
- مقطع تسمه
- 8V
- سری‌های قابل تأمین
- SWR Wrapped SWR Power Guard
- ساختار تسمه
- باریک روکش‌دار (Wedge, Wrapped)
- طول داخلی (Li)
- 2725 میلی‌متر
- طول خارجی (La)
- 2845 میلی‌متر
- پهنای بالای مقطع (b)
- 25.4 میلی‌متر
- ارتفاع مقطع (h)
- 23 میلی‌متر
- زاویه‌ی تسمه
- 40 درجه
- حداقل قطر پولی
- 315 میلی‌متر
- بیشینه‌ی سرعت تسمه
- 40 متر بر ثانیه
- بیشینه‌ی بسامد خمش
- 100 بار در ثانیه
- وزن تقریبی
- 1.57 کیلوگرم
- دمای کار
- منفی 40 تا 100 درجه سانتی‌گراد
- استاندارد
- RMA/MPTA
کاتالوگ سازنده
-
کاتالوگ تسمه SWR
PDF
۲۶ صفحه ۱٫۸ مگابایت
مشاهده
کاتالوگ تسمه SWR (در زبانه‌ی تازه)
درباره‌ی این کالا

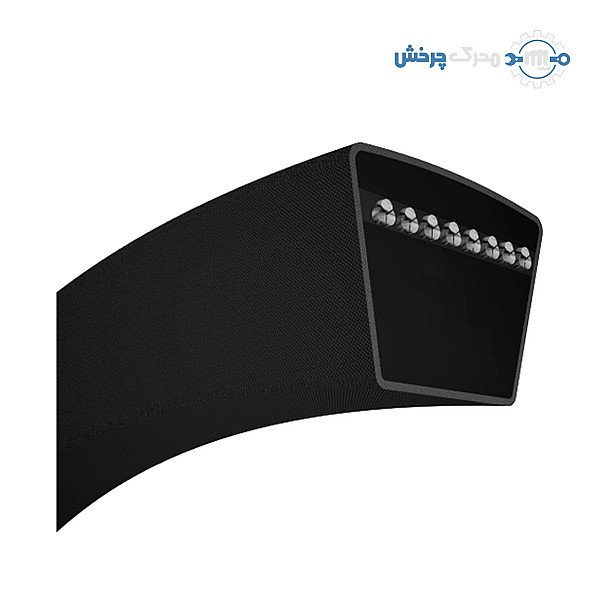

تسمه 8V 1120 SWR یک تسمه‌ی V شکل باریک آمریکایی و روکش‌دار با مقطع 8V است: پهنای بالای 25.4 و ارتفاع 23 میلی‌متر و طول خارجی (La) 112 اینچ (2845 میلی‌متر)، ساخت SWR (San Wu Rubber، تایوان) مطابق RMA/MPTA. قابل تأمین در سری‌های SWR Wrapped و SWR Power Guard.
کد 8V 1120 روی تسمه یعنی چه؟
در تسمه‌های باریک آمریکایی (3V، 5V و 8V)، عدد کد طول خارجی (La) به دهم اینچ است: 8V 1120 یعنی تسمه‌ای با مقطع 8V و طول خارجی 112 اینچ، که SWR آن را 2845 میلی‌متر نوشته است. نام متریک همین تسمه در فهرست SWR 25N2845 است و با نوشتن 8V1120 هم سفارش داده می‌شود. مقطع 8V روی پولی‌های همان مقطع کار می‌کند.
مشخصات فنی تسمه 8V 1120
- مقطع: 8V؛ پهنای بالا 25.4 و ارتفاع 23 میلی‌متر، زاویه‌ی 40 درجه
- طول خارجی (La): 2845 میلی‌متر (در فهرست SWR)
- طول داخلی (Li) 2725 میلی‌متر، از رابطه‌ی جدول فنی SWR برای مقطع 8V (Li = La − 120)
- وزن: 0.552 کیلوگرم در هر متر؛ این تسمه حدود 1.57 کیلوگرم
- بیشینه‌ی سرعت تسمه: 40 متر بر ثانیه؛ بیشینه‌ی بسامد خمش: 100 بار در ثانیه
- کمترین قطر پولی: 315 میلی‌متر
- دمای کار: منفی 40 تا 100 درجه سانتی‌گراد
- استاندارد: RMA/MPTA
سری SWR در این اندازه
- SWR Wrapped (تسمه‌ی روکش‌دار SWR): تسمه‌ی V شکل روکش‌دار در مقطع‌های باریک SPZ تا SPC (DIN 7753 بخش 1)، باریک آمریکایی 3V، 5V و 8V (RMA/MPTA) و کلاسیک Z تا E (DIN 2215). به گفته‌ی SWR، تسمه‌های V شکل آن بی‌محدودیت در مناطق گرمسیری به کار می‌روند، با محدودیت تا 120 درجه‌ی سانتی‌گراد در برابر روغن و گرما مقاوم‌اند، رسانای الکتریسیته‌ی ساکن (آنتی‌استاتیک) مطابق DIN ISO 1813 هستند و می‌توان آن‌ها را دسته‌ای هم‌طول (Matched set) سفارش داد. SWR از سال 1946 تسمه‌ی V شکل می‌سازد.
- SWR Power Guard: سری پرتوان SWR برای دستگاه‌های سنگین و جمع‌وجور مانند سنگ‌شکن، خردکن چوب، آسفالت‌تراش، ماشین برداشت و کارخانه‌ی کاغذ؛ آمیزه‌ی کلروپرن (CR) پر از الیاف پلی‌استر یا آرامید، طناب کششی آرامید و روکش دولایه. به گفته‌ی SWR، شکل مقطع حتی زیر بیشترین بار پایدار می‌ماند و بار یکنواخت روی پهلوهای تسمه پخش می‌شود، تسمه تقریباً بی‌نیاز از سرویس است (کشش دوباره و سرویس منظم نمی‌خواهد؛ بازدید چشمی گاه‌به‌گاه طبق دستور سازنده‌ی دستگاه توصیه می‌شود) و در برابر روغن و در دستگاه‌های داغ بهتر کار می‌کند. دمای کار منفی 30 تا 80 درجه سانتی‌گراد؛ مطابق ISO 5290، RMA IP22، ASAE S211.7، BS 3790 و ISO 1813. SWR آن را تکی و چندتایی (Multibelt) در مقطع‌های SPB، 5V، SPC، 8V، HB و HC می‌سازد.
کاربرد تسمه‌های 8V
تسمه‌های باریک 3V، 5V و 8V در دستگاه‌های آمریکایی و ماشین‌آلاتی که با پولی‌های RMA ساخته شده‌اند به کار می‌روند: پمپ، کمپرسور، فن، سنگ‌شکن و ماشین‌آلات صنعتی. کمترین قطر پولی که SWR برای مقطع 8V می‌دهد 315 میلی‌متر است؛ روی پولی کوچک‌تر، تسمه بیش از اندازه خم می‌شود و زود فرسوده می‌شود.
نکته‌های انتخاب و نصب
- در پولی‌های چندشیاره همه‌ی تسمه‌ها را با هم و از یک سری عوض کنید؛ SWR تسمه‌های V شکل خود را دسته‌ای هم‌طول (Matched set) هم می‌دهد.
- پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید.
- تسمه را بی‌اهرم و با کم کردن فاصله‌ی محورها روی پولی بگذارید.
این اندازه در فهرست تسمه‌های SWR آمده است؛ برای موجودی و زمان تأمین تماس بگیرید.
