نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر

تسمه V شکل

B 96.5

تسمه B 96.5 باندو

پهنای بالا: b17mm
ارتفاع: h11mm
طول: Li2450mm

همه‌ی مشخصات فنی

موجود در انبار محرک چرخش اصل و با ضمانت ارسال با پست پیشتاز

قیمت روز و سفارش: تماس بگیرید

استعلام قیمت این کد ۰۹۱۲۴۶۴۶۴۷۰ واتس‌اپ

شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸

برگه‌ی مشخصات

کد فنی: B 96.5
نوع: تسمه ذوزنقه‌ای
مقطع تسمه: B
سری‌های قابل تأمین: BANDO Classical
ساختار تسمه: روکش‌دار (Wrapped)
طول مؤثر (Ld): 2497 میلی‌متر
طول داخلی (Li): 2450 میلی‌متر
پهنای بالای مقطع (b): 17 میلی‌متر
ارتفاع مقطع (h): 11 میلی‌متر
زاویه‌ی تسمه: 40 درجه
دمای کار: منفی 30 تا 90 درجه سانتی‌گراد
استاندارد: DIN 2215، ISO 4184

کاتالوگ سازنده

کاتالوگ تسمه BANDO PDF ۱۷۱ صفحه ۵٫۵ مگابایت مشاهده کاتالوگ تسمه BANDO (در زبانه‌ی تازه)

درباره‌ی این کالا

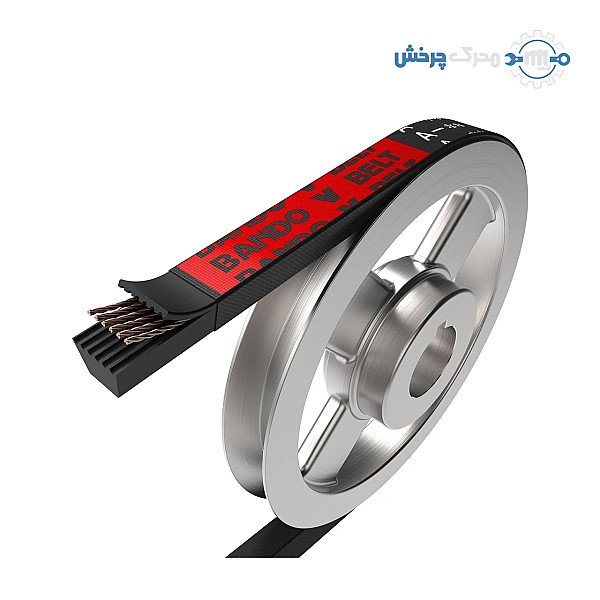

تسمه B 96.5 باندو (BANDO) یک تسمه‌ی V شکل کلاسیک و روکش‌دار با مقطع B (B/17) است: پهنای بالای 17 و ارتفاع 11 میلی‌متر، طول داخلی (Li) 2450 و طول مؤثر (Ld) 2497 میلی‌متر. از برند ژاپنی BANDO مطابق DIN 2215 و ISO 4184، قابل تأمین در سری BANDO Classical.

کد B 96.5 روی تسمه یعنی چه؟

در تسمه‌های V شکل کلاسیک، حرف کد مقطع تسمه است و عدد آن طول داخلی به اینچ؛ پس B 96.5 یعنی تسمه‌ای با مقطع B و طول داخلی 96.5 اینچ. در فهرست BANDO طول داخلی (Li) آن 2450 و طول مؤثر (Ld) آن 2497 میلی‌متر است. نام ISO این مقطع B/17 است (عدد آن پهنای بالای تسمه به میلی‌متر) و تسمه با نوشتن B96.5 هم سفارش داده می‌شود.

مشخصات فنی تسمه B 96.5

مقطع: B (B/17)؛ پهنای بالا 17 و ارتفاع 11 میلی‌متر، زاویه‌ی 40 درجه
طول داخلی (Li): 2450 میلی‌متر؛ طول مؤثر (Ld): 2497 میلی‌متر
ساختار: روکش پارچه‌ای آغشته به کلروپرن، طناب کششی پلی‌استر و بدنه‌ی نئوپرن
دمای کار: منفی 30 تا 90 درجه سانتی‌گراد
استاندارد: DIN 2215 و ISO 4184

سری BANDO در این اندازه

BANDO Classical: تسمه‌ی کلاسیک روکش‌دار مطابق DIN 2215 و ISO 4184، با روکش پارچه‌ی آغشته به کلروپرن، طناب کششی پلی‌استر محکم و بدنه‌ی نئوپرن، برای کاربردهای سبک و سنگین صنعتی؛ بی‌نیاز از هم‌طول‌سازی (Matching-free)، رسانای بار الکتریکی، تا حدی مقاوم در برابر روغن و بسیار مقاوم در برابر شعله، گرما، اُزون و آب‌وهوا؛ دمای کار منفی 30 تا 90 درجه‌ی سانتی‌گراد.

کاربرد تسمه‌های کلاسیک B

تسمه‌ی کلاسیک روکش‌دار پرکاربردترین تسمه‌ی انتقال قدرت است و به گفته‌ی BANDO برای کاربردهای سبک و سنگین صنعتی ساخته می‌شود: الکتروموتور و پمپ، کمپرسور، فن، ماشین‌آلات کشاورزی، ماشین‌های چوب و فلز و دستگاه‌های عمومی. در طراحی یا بازسازی دستگاه، تسمه‌ی باریک SPB یا تسمه‌ی آجدار BX در همان جا توان بیشتری منتقل می‌کند.

نکته‌های انتخاب و نصب

تسمه‌های کلاسیک BANDO بی‌نیاز از هم‌طول‌سازی‌اند (Matching-free): تسمه‌های هم‌کد را می‌توان بی‌اندازه‌گیری دوباره در یک دسته کنار هم به کار برد؛ با این حال همه‌ی تسمه‌های یک پولی را با هم عوض کنید.
پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید.
تسمه را بی‌اهرم و با کم کردن فاصله‌ی محورها روی پولی بگذارید.

این اندازه در فهرست اندازه‌های BANDO آمده است؛ برای موجودی و زمان تأمین تماس بگیرید.
