نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
D 152

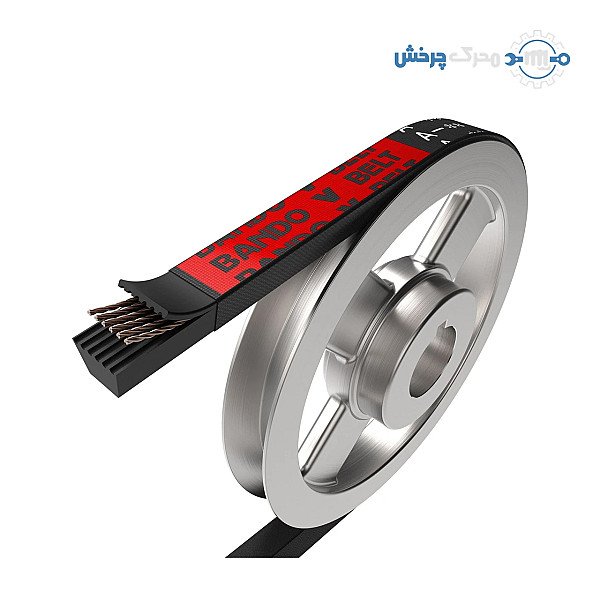

تسمه D 152 باندو
- پهنای بالا
- b32mm
- ارتفاع
- h20mm
- طول
- Li3861mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- D 152
- نوع
- تسمه ذوزنقه‌ای
- مقطع تسمه
- D
- سری‌های قابل تأمین
- BANDO Classical
- ساختار تسمه
- روکش‌دار (Wrapped)
- طول مؤثر (Ld)
- 3935 میلی‌متر
- طول داخلی (Li)
- 3861 میلی‌متر
- پهنای بالای مقطع (b)
- 32 میلی‌متر
- ارتفاع مقطع (h)
- 20 میلی‌متر
- زاویه‌ی تسمه
- 40 درجه
- دمای کار
- منفی 30 تا 90 درجه سانتی‌گراد
- استاندارد
- DIN 2215، ISO 4184
کاتالوگ سازنده
-
کاتالوگ تسمه BANDO
PDF
۱۷۱ صفحه ۵٫۵ مگابایت
مشاهده
کاتالوگ تسمه BANDO (در زبانه‌ی تازه)
درباره‌ی این کالا
تسمه D 152 باندو (BANDO) یک تسمه‌ی V شکل کلاسیک و روکش‌دار با مقطع D (D/32) است: پهنای بالای 32 و ارتفاع 20 میلی‌متر، طول داخلی (Li) 3861 و طول مؤثر (Ld) 3935 میلی‌متر. از برند ژاپنی BANDO مطابق DIN 2215 و ISO 4184، قابل تأمین در سری BANDO Classical.
کد D 152 روی تسمه یعنی چه؟
در تسمه‌های V شکل کلاسیک، حرف کد مقطع تسمه است و عدد آن طول داخلی به اینچ؛ پس D 152 یعنی تسمه‌ای با مقطع D و طول داخلی 152 اینچ. در فهرست BANDO طول داخلی (Li) آن 3861 و طول مؤثر (Ld) آن 3935 میلی‌متر است. نام ISO این مقطع D/32 است (عدد آن پهنای بالای تسمه به میلی‌متر) و تسمه با نوشتن D152 هم سفارش داده می‌شود.
مشخصات فنی تسمه D 152
- مقطع: D (D/32)؛ پهنای بالا 32 و ارتفاع 20 میلی‌متر، زاویه‌ی 40 درجه
- طول داخلی (Li): 3861 میلی‌متر؛ طول مؤثر (Ld): 3935 میلی‌متر
- ساختار: روکش پارچه‌ای آغشته به کلروپرن، طناب کششی پلی‌استر و بدنه‌ی نئوپرن
- دمای کار: منفی 30 تا 90 درجه سانتی‌گراد
- استاندارد: DIN 2215 و ISO 4184
سری BANDO در این اندازه
- BANDO Classical: تسمه‌ی کلاسیک روکش‌دار مطابق DIN 2215 و ISO 4184، با روکش پارچه‌ی آغشته به کلروپرن، طناب کششی پلی‌استر محکم و بدنه‌ی نئوپرن، برای کاربردهای سبک و سنگین صنعتی؛ بی‌نیاز از هم‌طول‌سازی (Matching-free)، رسانای بار الکتریکی، تا حدی مقاوم در برابر روغن و بسیار مقاوم در برابر شعله، گرما، اُزون و آب‌وهوا؛ دمای کار منفی 30 تا 90 درجه‌ی سانتی‌گراد.
کاربرد تسمه‌های کلاسیک D
تسمه‌ی کلاسیک روکش‌دار پرکاربردترین تسمه‌ی انتقال قدرت است و به گفته‌ی BANDO برای کاربردهای سبک و سنگین صنعتی ساخته می‌شود: الکتروموتور و پمپ، کمپرسور، فن، ماشین‌آلات کشاورزی، ماشین‌های چوب و فلز و دستگاه‌های عمومی. در طراحی یا بازسازی دستگاه، تسمه‌های باریک SPC یا 8V در جای کمتر همان توان را منتقل می‌کنند.
نکته‌های انتخاب و نصب
- تسمه‌های کلاسیک BANDO بی‌نیاز از هم‌طول‌سازی‌اند (Matching-free): تسمه‌های هم‌کد را می‌توان بی‌اندازه‌گیری دوباره در یک دسته کنار هم به کار برد؛ با این حال همه‌ی تسمه‌های یک پولی را با هم عوض کنید.
- پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید.
- تسمه را بی‌اهرم و با کم کردن فاصله‌ی محورها روی پولی بگذارید.
این اندازه در فهرست اندازه‌های BANDO آمده است؛ برای موجودی و زمان تأمین تماس بگیرید.
