نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر

تسمه V شکل

D 354

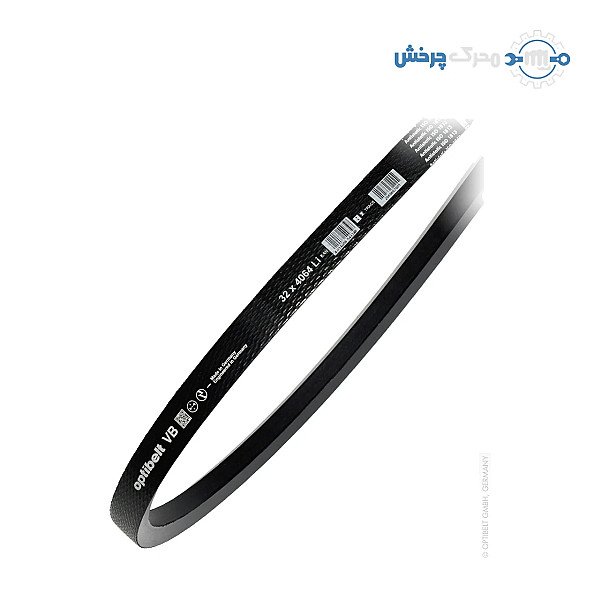

تسمه D 354 اپتی‌بلت

پهنای بالا: b32mm
ارتفاع: h20mm
طول: Li9000mm

همه‌ی مشخصات فنی

موجود در انبار محرک چرخش اصل و با ضمانت ارسال با پست پیشتاز

قیمت روز و سفارش: تماس بگیرید

استعلام قیمت این کد ۰۹۱۲۴۶۴۶۴۷۰ واتس‌اپ

شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸

برگه‌ی مشخصات

کد فنی: D 354
نوع: تسمه ذوزنقه‌ای
مقطع تسمه: D
سری‌های قابل تأمین: optibelt VB
ساختار تسمه: روکش‌دار (Wrapped)
طول مؤثر (Ld): 9075 میلی‌متر
طول داخلی (Li): 9000 میلی‌متر
پهنای بالای مقطع (b): 32 میلی‌متر
ارتفاع مقطع (h): 20 میلی‌متر
زاویه‌ی تسمه: 40 درجه
حداقل قطر پولی: 355 میلی‌متر
وزن تقریبی: 6.06 کیلوگرم
دمای کار: منفی 40 تا 70 درجه سانتی‌گراد
استاندارد: DIN 2215، ISO 4184
اندازه در کاتالوگ سازنده: در فهرست انبار Optibelt

کاتالوگ سازنده

کاتالوگ تسمه تایمینگ Optibelt PDF ۱۸۲ صفحه ۶٫۳ مگابایت مشاهده کاتالوگ تسمه تایمینگ Optibelt (در زبانه‌ی تازه)

درباره‌ی این کالا

تسمه D 354 اپتی‌بلت (Optibelt) یک تسمه‌ی V شکل کلاسیک با مقطع D (D/32) است: پهنای بالای 32 و ارتفاع 20 میلی‌متر، طول داخلی (Li) 9000 و طول مؤثر (Ld) 9075 میلی‌متر. از برند آلمانی Optibelt (سری VB) مطابق DIN 2215 و ISO 4184.

کد D 354 روی تسمه یعنی چه؟

در تسمه‌های V شکل کلاسیک، حرف کد مقطع تسمه است و عدد آن طول داخلی به اینچ؛ پس D 354 یعنی تسمه‌ای با مقطع D و طول داخلی 354 اینچ. Optibelt تسمه‌های VB را با نام ISO می‌نویسد، پهنای بالا × طول داخلی به میلی‌متر: همین تسمه در فهرست آن 32 x 9000 است، با طول داخلی (Li) 9000 و طول مؤثر (Ld) 9075 میلی‌متر. تسمه با نوشتن D354 یا 32 x 9000 سفارش داده می‌شود.

مشخصات فنی تسمه D 354

مقطع: D (D/32)؛ پهنای بالا 32 و ارتفاع 20 میلی‌متر، زاویه‌ی 40 درجه
طول داخلی (Li): 9000 میلی‌متر؛ طول مؤثر (Ld): 9075 میلی‌متر
ساختار: روکش‌دار (Wrapped)
حداقل قطر پولی: 355 میلی‌متر
دمای کار: منفی 40 تا 70 درجه سانتی‌گراد
استاندارد: DIN 2215 و ISO 4184

سری Optibelt در این اندازه

optibelt VB: تسمه‌ی V شکل کلاسیک روکش‌دار مطابق DIN 2215 و ISO 4184، در نسخه‌ی S=C Plus که بی‌اندازه‌گیری دوباره در دسته به کار می‌رود؛ با روکش پارچه‌ای مقاوم در برابر سایش؛ به گفته‌ی Optibelt تسمه‌ی انتقال قدرت همه‌کاره، از ماشین‌آلات کشاورزی تا ماشین‌سازی؛ چند اندازه‌ی کوچک آن لبه‌باز و دندانه‌دار ساخته می‌شود؛ دمای کار منفی 40 تا 70 درجه‌ی سانتی‌گراد.

کاربرد تسمه‌های کلاسیک D

تسمه‌ی کلاسیک پرکاربردترین تسمه‌ی انتقال قدرت است: الکتروموتور و پمپ، کمپرسور، فن، ماشین‌آلات کشاورزی، ماشین‌های چوب و فلز و دستگاه‌های عمومی. به گفته‌ی Optibelt، VB هم در ماشین‌آلات کشاورزی و هم در کاربردهای خاص ماشین‌سازی مانند انتقال تسمه‌ای V به تخت به کار می‌رود. در طراحی یا بازسازی دستگاه، تسمه‌های باریک SPC یا 8V در جای کمتر همان توان را منتقل می‌کنند.

نکته‌های انتخاب و نصب

تسمه‌های VB در نسخه‌ی S=C Plus ساخته می‌شوند و به گفته‌ی Optibelt تسمه‌های هم‌کد را می‌توان بی‌اندازه‌گیری دوباره در یک دسته به کار برد؛ با این حال همه‌ی تسمه‌های یک پولی را با هم عوض کنید.
پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید.
تسمه را بی‌اهرم و با کم کردن فاصله‌ی محورها روی پولی بگذارید.

در فهرست Optibelt، D 354 در همه‌ی سری‌هایی که آمد از اقلام انبار سازنده است؛ برای موجودی و زمان تأمین تماس بگیرید.
