نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
SPB 2360
تسمه SPB 2360 اپتی‌بلت
- پهنای بالا
- b16.3mm
- ارتفاع
- h13mm
- طول
- Ld2360mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- SPB 2360
- نوع
- تسمه ذوزنقه‌ای
- مقطع تسمه
- SPB
- سری‌های قابل تأمین
- optibelt SK optibelt RED POWER 3 optibelt BLUE POWER
- ساختار تسمه
- روکش‌دار (Wrapped)
- طول مؤثر (Ld)
- 2360 میلی‌متر
- پهنای بالای مقطع (b)
- 16.3 میلی‌متر
- ارتفاع مقطع (h)
- 13 میلی‌متر
- زاویه‌ی تسمه
- 40 درجه
- حداقل قطر پولی
- optibelt SK و optibelt RED POWER 3: 140؛ optibelt BLUE POWER: 180 میلی‌متر
- وزن تقریبی
- optibelt SK و optibelt RED POWER 3: 0.46؛ optibelt BLUE POWER: 0.49 کیلوگرم
- دمای کار
- optibelt SK: منفی 40 تا 70 درجه سانتی‌گراد؛ optibelt RED POWER 3 و optibelt BLUE POWER: منفی 30 تا 100 درجه سانتی‌گراد
- استاندارد
- DIN 7753، ISO 4184
- اندازه در کاتالوگ سازنده
- optibelt SK و optibelt RED POWER 3: در انبار؛ optibelt BLUE POWER: به سفارش
کاتالوگ سازنده
-
کاتالوگ تسمه تایمینگ Optibelt
PDF
۱۸۲ صفحه ۶٫۳ مگابایت
مشاهده
کاتالوگ تسمه تایمینگ Optibelt (در زبانه‌ی تازه)
درباره‌ی این کالا
تسمه SPB 2360 اپتی‌بلت (Optibelt) یک تسمه‌ی V شکل باریک و روکش‌دار با مقطع SPB است: پهنای بالای 16.3 و ارتفاع 13 میلی‌متر و طول مؤثر (Ld) 2360 میلی‌متر. از برند آلمانی Optibelt مطابق DIN 7753 و ISO 4184، قابل تأمین در سری‌های optibelt SK، optibelt RED POWER 3 و optibelt BLUE POWER.
کد SPB 2360 روی تسمه یعنی چه؟
در تسمه‌های V شکل باریک (Wedge belt)، حروف کد مقطع تسمه است و عدد آن طول مؤثر (Ld) به میلی‌متر؛ پس SPB 2360 یعنی تسمه‌ای با مقطع SPB و طول مؤثر 2360 میلی‌متر. در فهرست Optibelt طول مؤثر همان طول گام (Lw) است؛ این تسمه با نوشتن SPB2360 هم سفارش داده می‌شود و Optibelt برای هر سری پسوندی می‌نویسد (RED POWER 3 با RP و BLUE POWER با BP). مقطع SPB روی پولی‌های استاندارد SPB (DIN 2211 و ISO 4183) کار می‌کند.
مشخصات فنی تسمه SPB 2360
- مقطع: SPB؛ پهنای بالا 16.3 و ارتفاع 13 میلی‌متر، زاویه‌ی 40 درجه
- طول مؤثر (Ld): 2360 میلی‌متر
- حداقل قطر پولی: optibelt SK و optibelt RED POWER 3: 140؛ optibelt BLUE POWER: 180 میلی‌متر
- دمای کار: optibelt SK: منفی 40 تا 70 درجه سانتی‌گراد؛ optibelt RED POWER 3 و optibelt BLUE POWER: منفی 30 تا 100 درجه سانتی‌گراد
- استاندارد: DIN 7753 بخش ۱ و ISO 4184
سری Optibelt در این اندازه
- optibelt SK: تسمه‌ی باریک روکش‌دار (Wedge belt) مطابق DIN 7753 بخش ۱، ISO 4184 و RMA/MPTA، در نسخه‌ی S=C Plus (Set Constant): به گفته‌ی Optibelt بازده آن نزدیک به ۹۷ درصد است و تسمه‌های هم‌کد را بی‌اندازه‌گیری دوباره می‌توان در یک دسته کنار هم گذاشت؛ کم‌نیاز به نگه‌داری؛ دمای کار منفی 40 تا 70 درجه‌ی سانتی‌گراد.
- optibelt RED POWER 3: تسمه‌ی باریک روکش‌دار پرتوان و بی‌نیاز از نگه‌داری (Maintenance-free) در نسخه‌ی S=C Plus، با طناب کششی پلی‌استر ویژه که پس از نصب درست نیاز به کشش دوباره ندارد؛ به گفته‌ی Optibelt تا ۵۰ درصد توان بیشتر از تسمه‌ی باریک معمولی، بازده تا ۹۷ درصد و تا ۳۵ درصد صرفه‌جویی در هزینه با تسمه‌ی کمتر و پولی کوچک‌تر؛ مناسب هرزگرد پشتی (Back bend idler)، آنتی‌استاتیک مطابق ISO 1813؛ دمای کار منفی 30 تا 100 درجه‌ی سانتی‌گراد.

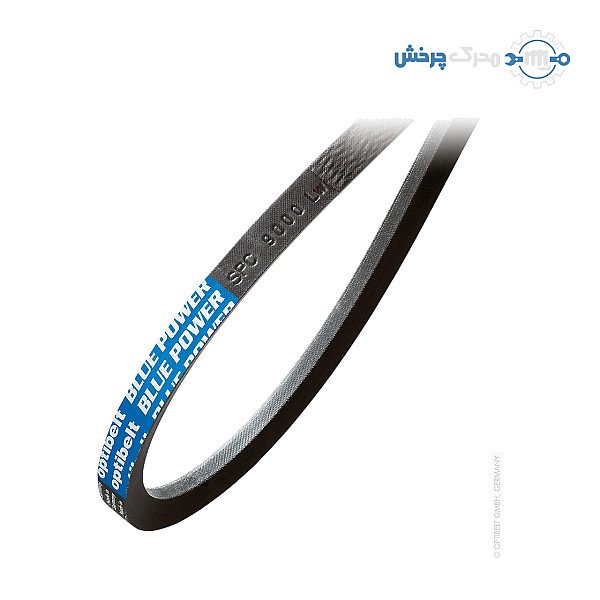

- optibelt BLUE POWER: تسمه‌ی باریک روکش‌دار بسیار پرتوان با طناب کششی آرامید و کشیدگی بسیار کم؛ به گفته‌ی Optibelt توان آن حدود دو برابر تسمه‌ی باریک معمولی است (تا ۱۰۰ درصد بیشتر)؛ چند تسمه‌ی کنار هم را باید دسته‌ای (Set) سفارش داد؛ دمای کار منفی 30 تا 100 درجه‌ی سانتی‌گراد.
کاربرد تسمه‌های باریک SPB
تسمه‌ی باریک در همان پهنای شیار توان بیشتری از تسمه‌ی کلاسیک منتقل می‌کند و برای همین در بیشتر دستگاه‌های صنعتی به کار می‌رود: فن و هواکش، پمپ، کمپرسور، آسیاب، همزن و نوار نقاله. به گفته‌ی Optibelt، در دستگاهی که تسمه‌ی کلاسیک دارد (مثلاً B/17) می‌توان تسمه‌ی باریک هم‌پهنا (SPB) گذاشت، به شرط آنکه قطر پولی از حداقل قطر تسمه‌ی باریک کمتر نباشد؛ و سری‌های پرتوان با تسمه‌ی کمتر و پولی باریک‌تر طراحی جمع‌وجورتر و بار کمتری بر محور و یاتاقان‌ها می‌دهند.
نکته‌های انتخاب و نصب
- در پولی‌های چندشیاره همه‌ی تسمه‌ها را با هم و از یک سری عوض کنید؛ تسمه‌های S=C Plus هم‌کد را Optibelt بی‌اندازه‌گیری دوباره در یک دسته مجاز می‌داند، ولی BLUE POWER را باید دسته‌ای سفارش داد.
- پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید؛ کشش کم لغزش و داغی، و کشش زیاد فشار بر یاتاقان‌ها و کوتاه شدن عمر تسمه را در پی دارد.
- تسمه را بی‌اهرم و با کم کردن فاصله‌ی محورها روی پولی بگذارید.
در فهرست Optibelt، SPB 2360 در optibelt SK و optibelt RED POWER 3 از اقلام انبار سازنده است و در optibelt BLUE POWER به سفارش تولید می‌شود؛ برای موجودی و زمان تأمین تماس بگیرید.
