نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
SPZ 2160

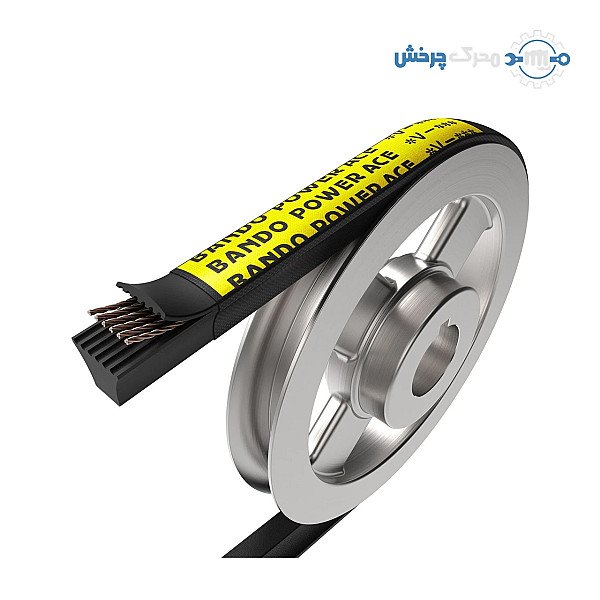

تسمه SPZ 2160 باندو
- پهنای بالا
- b9.7mm
- ارتفاع
- h8mm
- طول
- Ld2160mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- SPZ 2160
- نوع
- تسمه ذوزنقه‌ای
- مقطع تسمه
- SPZ
- سری‌های قابل تأمین
- BANDO Narrow SP
- ساختار تسمه
- روکش‌دار (Wrapped)
- طول مؤثر (Ld)
- 2160 میلی‌متر
- پهنای بالای مقطع (b)
- 9.7 میلی‌متر
- ارتفاع مقطع (h)
- 8 میلی‌متر
- زاویه‌ی تسمه
- 40 درجه
- دمای کار
- منفی 30 تا 90 درجه سانتی‌گراد
- استاندارد
- DIN 7753، ISO 4184
کاتالوگ سازنده
-
کاتالوگ تسمه BANDO
PDF
۱۷۱ صفحه ۵٫۵ مگابایت
مشاهده
کاتالوگ تسمه BANDO (در زبانه‌ی تازه)
درباره‌ی این کالا
تسمه SPZ 2160 باندو (BANDO) یک تسمه‌ی V شکل باریک و روکش‌دار با مقطع SPZ است: پهنای بالای 9.7 و ارتفاع 8 میلی‌متر و طول مؤثر (Ld) 2160 میلی‌متر. از برند ژاپنی BANDO مطابق DIN 7753 و ISO 4184، قابل تأمین در سری BANDO Narrow SP.
کد SPZ 2160 روی تسمه یعنی چه؟
در تسمه‌های V شکل باریک (Narrow V-belt)، حروف کد مقطع تسمه است و عدد آن طول مؤثر (Ld) به میلی‌متر؛ پس SPZ 2160 یعنی تسمه‌ای با مقطع SPZ و طول مؤثر 2160 میلی‌متر. همین تسمه را با نوشتن‌های SPZ2160 و «SPZ 2160 Ld» هم سفارش می‌دهند. مقطع SPZ روی پولی‌های استاندارد SPZ (DIN 2211 و ISO 4183) کار می‌کند.
مشخصات فنی تسمه SPZ 2160
- مقطع: SPZ؛ پهنای بالا 9.7 و ارتفاع 8 میلی‌متر، زاویه‌ی 40 درجه
- طول مؤثر (Ld): 2160 میلی‌متر
- ساختار: روکش پارچه‌ای آغشته به لاستیک، طناب کششی پلی‌استر، لاستیک کلروپرن و نخ تقویت عرضی
- دمای کار: منفی 30 تا 90 درجه سانتی‌گراد
- استاندارد: DIN 7753 بخش ۱ و ISO 4184
سری BANDO در این اندازه
- BANDO Narrow SP: تسمه‌ی باریک روکش‌دار مطابق DIN 7753 و ISO 4184، با روکش پارچه‌ی آغشته به لاستیک، طناب کششی پلی‌استر، لاستیک کلروپرن (نئوپرن) و نخ تقویت عرضی که تسمه را در شیار پولی شکل‌دار نگه می‌دارد؛ هم‌طول (Matched)، رسانای بار الکتریکی، تا حدی مقاوم در برابر روغن، بسیار مقاوم در برابر شعله، گرما، اُزون، نور خورشید و آب‌وهوا؛ دمای کار منفی 30 تا 90 درجه‌ی سانتی‌گراد.
کاربرد تسمه‌های باریک SPZ
به گفته‌ی BANDO، تسمه‌ی باریک SP در بار یکسان جای بسیار کمتری از تسمه‌ی معمولی می‌گیرد و در همان فضا توان بسیار بیشتری منتقل می‌کند. به همین دلیل در همه‌ی بخش‌های صنعت، به‌ویژه دستگاه‌هایی که جا کم و توان زیاد است، به کار می‌رود: فن و سیستم تهویه، آسیاب، همزن، پمپ، کمپرسور، اره‌ی صنعتی و نوار نقاله‌ها.
نکته‌های انتخاب و نصب
- در پولی‌های چندشیاره همه‌ی تسمه‌ها را با هم و از یک سری عوض کنید؛ تسمه‌های SP باندو هم‌طول (Matched) تولید می‌شوند.
- پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید؛ کشش کم لغزش و داغی، و کشش زیاد فشار بر یاتاقان‌ها و کوتاه شدن عمر تسمه را در پی دارد.
- تسمه را بی‌اهرم و با کم کردن فاصله‌ی محورها روی پولی بگذارید.
این اندازه در فهرست اندازه‌های BANDO آمده است؛ برای موجودی و زمان تأمین تماس بگیرید.
