نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلیمتر
UCFC209
یاتاقان فلنجی گرد UCFC209 TIMKEN
- قطر داخل
- d45mm
- طول
- L160mm
- مرکز به مرکز
- J132mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- UCFC209
- نوع
- یاتاقان فلنجی گرد (UCFC)
- مرکز به مرکز
- 132 میلیمتر
- قطر داخل
- 45 میلیمتر
- طول
- 160 میلیمتر
- بلبرینگ یاتاقان
- UC209
- بار دینامیکی پایه (C)
- 34.1 کیلونیوتن
- بار استاتیکی پایه (C0)
- 21.3 کیلونیوتن
درباره‌ی این کالا
یاتاقان فلنجی گرد UCFC209 تیمکن (TIMKEN) برای محور 45 میلیمتر، با بلبرینگ یاتاقان UC209؛ بار دینامیکی 34.1 و استاتیکی 21.3 کیلونیوتن.

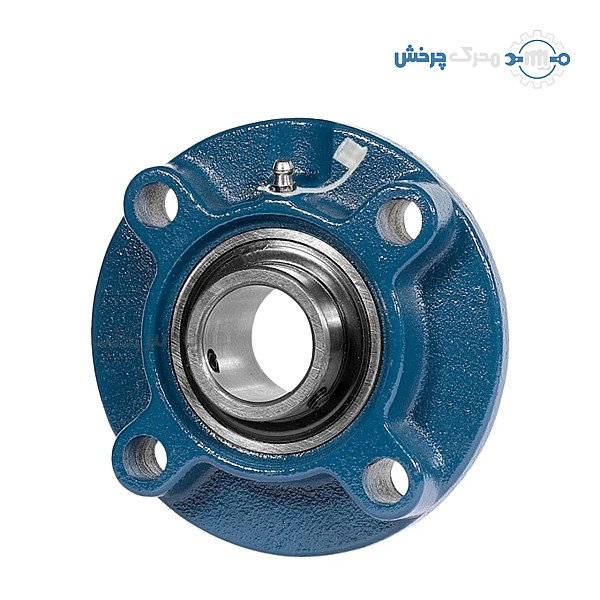

یاتاقان فلنجی گرد UCFC209 تیمکن چیست؟
UCFC209 یاتاقان فلنجی گرد TIMKEN از سری U است: بدنه‌ی چدنی با فلنج گرد و یک زائده‌ی راهنما که در سوراخ دیواره جا می‌خورد، تا یاتاقان دقیق سر جایش بنشیند و بار سنگین را بهتر نگه دارد؛ درون آن بلبرینگ یاتاقان UC209 برای محور 45 میلیمتر است. رینگ داخلی این بلبرینگ پهن است و با دو پیچ تنظیم روی محور بسته می‌شود، و سطح بیرونی کروی‌اش در بدنه کمی می‌چرخد تا ناهم‌راستایی محور را جبران کند.
این یاتاقان از سری UC 200 است: سری صنعتی تیمکن برای بار معمولی.
مشخصات فنی یاتاقان UCFC209
- بلبرینگ یاتاقان: UC209
- قطر محور (d): 45 میلیمتر
- قطر فلنج (L): 160 میلیمتر
- قطر زائده‌ی راهنما (H3): 105 میلیمتر
- قطر دایره‌ی سوراخ پیچ‌ها (J): 132 میلیمتر
- فاصله‌ی دو سوراخ پیچ کنار هم (J1): 93.3 میلیمتر
- قطر سوراخ پیچ (N): 16 میلیمتر
- پهنای فلنج (A1): 26 میلیمتر
- فاصله‌ی مرکز بلبرینگ از لبه‌ی بدنه (A2): 10 میلیمتر
- پهنای زائده‌ی راهنما (A3): 12 میلیمتر
- پهنای رینگ داخلی بلبرینگ (B): 49.2 میلیمتر
- فاصله‌ی مرکز بلبرینگ از لبه‌ی رینگ داخلی (S): 19 میلیمتر
- پهنای کل از سطح نصب (A4): 40.2 میلیمتر
- بار دینامیکی پایه (C): 34.1 کیلونیوتن
- بار استاتیکی پایه (C0): 21.3 کیلونیوتن
چطور سفارش بدهیم؟
کد کامل را بگویید، مثل UCFC209: حروف UCFC یعنی بلبرینگ یاتاقان با پیچ تنظیم (UC) در بدنه‌ی فلنجی گرد راهنمادار (FC)، سه رقم بعد اندازه‌ی بلبرینگ است، و عدد بعد از خط تیره، اگر هست، قطر محور به شانزدهم اینچ (مثلاً -16 برای محور ۱ اینچ)؛ بدون آن محور میلی‌متری است. به گفته‌ی تیمکن فاصله‌ی سوراخ پیچ‌ها و جای مرکز محور با یاتاقان‌های هم‌شماره‌ی سازنده‌های دیگر یکی است، پس جای همان یاتاقان قبلی می‌نشیند. بلبرینگ یاتاقان UC209 جدا هم عرضه می‌شود.
نکته‌های نصب
- بلبرینگ با گریس پر شده و آماده‌ی نصب است؛ گریس‌خور روی بدنه برای گریس‌کاری دوباره است.
- آب‌بند لاستیکی چسبیده‌ی آن برای جای مرطوب یا پرگردوغبار مناسب است.
- قفل پیچ تنظیمی برای بار رفت‌وبرگشتی هم مناسب است؛ پیچ‌ها را با گشتاوری که تیمکن برای این اندازه می‌گوید ببندید.
- بدنه طوری ساخته شده است که بلبرینگ داخلش را بشود عوض کرد.
کد و تعداد مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
