نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
PJ
تسمه چندشیار PJ کنتیننتال
- گام شیار
- s2.34mm
- ارتفاع
- h3.8mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- PJ
- نوع
- تسمه شیاردار
- مقطع تسمه
- PJ
- سری‌های قابل تأمین
- Conti V Multirib Conti V Multirib Supreme Conti V Multirib Elast Conti V Multirib Dual
- ساختار تسمه
- شیاردار (پلی‌وی)
- محدوده‌ی طول
- 356 تا 2489 میلی‌متر (Le)
- گام شیار (s)
- 2.34 میلی‌متر
- ارتفاع کل
- 3.8 میلی‌متر
- حداقل قطر پولی
- 20 میلی‌متر
- وزن تقریبی
- 0.009 کیلوگرم در متر برای هر شیار
- دمای کار
- منفی 30 تا 80 درجه سانتی‌گراد
- استاندارد
- DIN 7867، ISO 9982
کاتالوگ‌های سازنده
-
کاتالوگ تسمه‌های صنعتی ContiTech
PDF
۵۶ صفحه ۳٫۹ مگابایت
مشاهده
کاتالوگ تسمه‌های صنعتی ContiTech (در زبانه‌ی تازه)
-
کاتالوگ تسمه CONTI-V
PDF
۴۲ صفحه ۴ مگابایت
مشاهده
کاتالوگ تسمه CONTI-V (در زبانه‌ی تازه)
درباره‌ی این کالا
تسمه چندشیار PJ کنتیننتال (ContiTech) تسمه‌ی شیاردار (پلی‌وی، Multi V) با پروفیل PJ است: گام شیار 2.34 و ارتفاع تسمه 3.8 میلی‌متر، با طول مؤثر (Le) 356 تا 2489 میلی‌متر. ساخت ContiTech مطابق DIN 7867 و ISO 9982، قابل تأمین در سری‌های Conti V Multirib، Conti V Multirib Supreme، Conti V Multirib Elast و Conti V Multirib Dual، با تعداد شیار و طول مورد نیاز.
تسمه‌ی چندشیار PJ چیست؟
تسمه‌ی چندشیار (پلی‌وی، Multi V یا Poly-V) تسمه‌ای تخت با شیارهای V شکل در زیر آن است: نرمی تسمه‌ی تخت را با چسبندگی تسمه‌ی V شکل یک‌جا دارد، روی پولی کوچک‌تری کار می‌کند و در سرعت بالا، آرام‌تر از چند تسمه‌ی جدا، توان را منتقل می‌کند. پروفیل PJ گام شیار 2.34 میلی‌متر دارد و در لوازم خانگی، ماشین لباسشویی، ابزار برقی و دستگاه‌های ورزشی به کار می‌رود.
مشخصات فنی پروفیل PJ
- گام شیار (s): 2.34 میلی‌متر
- ارتفاع تسمه (h): 3.8 میلی‌متر
- محدوده‌ی طول مؤثر (Le): 356 تا 2489 میلی‌متر
- حداقل قطر پولی: 20 میلی‌متر
- وزن تقریبی: 0.009 کیلوگرم در هر متر برای هر شیار
- دمای کار: منفی 30 تا 80 درجه سانتی‌گراد
- استاندارد: DIN 7867 و ISO 9982
سری‌های ContiTech با پروفیل PJ
- Conti V Multirib (نام قدیمی CONTI-V MULTIRIB): تسمه‌ی شیاردار مطابق DIN 7867 و ISO 9982 با طناب کششی پلی‌استر و شیارهای لاستیک مصنوعی؛ برای نسبت تبدیل زیاد، سرعت بالا، پولی‌های کوچک و هرزگرد پشت تسمه؛ کارکرد بسیار آرام و رسانای الکتریسیته‌ی ساکن مطابق ISO 1813.

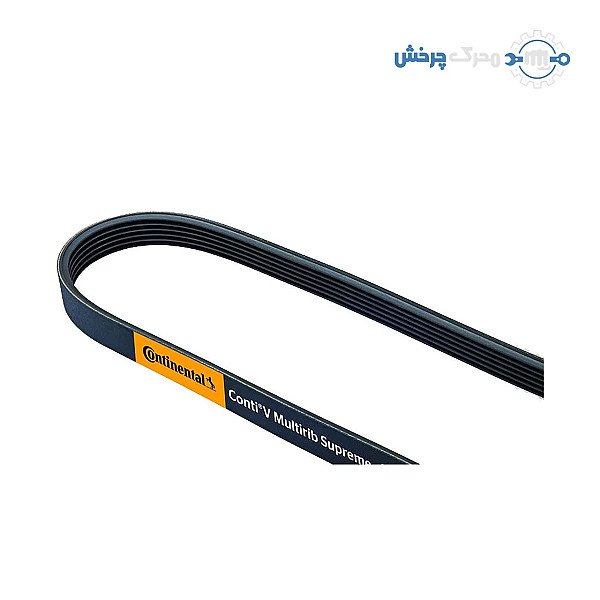

- Conti V Multirib Supreme (نام قدیمی CONTI-V MULTIRIB POWER): طناب کششی آرامید کم‌کشش برای بارهای بسیار زیاد؛ به گفته‌ی سازنده با آن تا یک‌سوم شیار کمتر از تسمه‌ی شیاردار با طناب پلی‌استر لازم است. به سفارش تولید می‌شود.
- Conti V Multirib Elast (نام قدیمی CONTI-V MULTIRIB ELAST): طناب کششی پلی‌آمید کشسان، برای فاصله‌ی محور ثابت بدون کشنده؛ تسمه هنگام نصب کشیده می‌شود و کشش لازم را در کار نگه می‌دارد. به سفارش تولید می‌شود.
- Conti V Multirib Dual (نام قدیمی CONTI-V MULTIRIB DUAL): شیار در هر دو رو، برای انتقال توان از دو طرف و چرخش معکوس پولی‌ها (پروفیل‌های DPJ، DPK و DPL)؛ به سفارش تولید می‌شود.
چطور سفارش بدهیم؟
تسمه‌ی چندشیار با تعداد شیار، پروفیل و طول مؤثر سفارش داده می‌شود: برای نمونه، 10PJ1200 یعنی تسمه‌ای با 10 شیار، پروفیل PJ و طول مؤثر 1200 میلی‌متر. تعداد شیارها را روی تسمه‌ی قبلی بشمارید یا کد روی پشت آن را بخوانید.
نکته‌های نصب
- تسمه را بی‌اهرم روی پولی بگذارید و مطمئن شوید همه‌ی شیارهای آن در شیارهای پولی نشسته‌اند؛ شیاری که بیرون از پولی بماند زود می‌برد.
- پولی‌ها باید هم‌راستا باشند؛ ناهم‌راستایی در تسمه‌ی چندشیار صدا و سایش لبه‌ها را در پی دارد.
- کشش تسمه را طبق دستور سازنده تنظیم کنید و پولی‌های ساییده را عوض کنید؛ تسمه‌ی نو روی شیار ساییده زود خراب می‌شود.
تعداد شیار و طول مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
