نقشه‌ی شماتیک؛ ابعاد اسمی همین کالا به میلی‌متر
PM
تسمه چندشیار PM کنتیننتال
- گام شیار
- s9.4mm
- ارتفاع
- h14.5mm
قیمت روز و سفارش: تماس بگیرید
شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸
برگه‌ی مشخصات
- کد فنی
- PM
- نوع
- تسمه شیاردار
- مقطع تسمه
- PM
- سری‌های قابل تأمین
- Conti V Multirib Conti V Multirib Supreme
- ساختار تسمه
- شیاردار (پلی‌وی)
- محدوده‌ی طول
- 2134 تا 16764 میلی‌متر (Le)
- گام شیار (s)
- 9.4 میلی‌متر
- ارتفاع کل
- 14.5 میلی‌متر
- حداقل قطر پولی
- 180 میلی‌متر
- وزن تقریبی
- 0.120 کیلوگرم در متر برای هر شیار
- دمای کار
- منفی 30 تا 80 درجه سانتی‌گراد
- استاندارد
- DIN 7867، ISO 9982
کاتالوگ‌های سازنده
-
کاتالوگ تسمه‌های صنعتی ContiTech
PDF
۵۶ صفحه ۳٫۹ مگابایت
مشاهده
کاتالوگ تسمه‌های صنعتی ContiTech (در زبانه‌ی تازه)
-
کاتالوگ تسمه CONTI-V
PDF
۴۲ صفحه ۴ مگابایت
مشاهده
کاتالوگ تسمه CONTI-V (در زبانه‌ی تازه)
درباره‌ی این کالا
تسمه چندشیار PM کنتیننتال (ContiTech) تسمه‌ی شیاردار (پلی‌وی، Multi V) با پروفیل PM است: گام شیار 9.4 و ارتفاع تسمه 14.5 میلی‌متر، با طول مؤثر (Le) 2134 تا 16764 میلی‌متر. ساخت ContiTech مطابق DIN 7867 و ISO 9982، قابل تأمین در سری‌های Conti V Multirib و Conti V Multirib Supreme، با تعداد شیار و طول مورد نیاز.
تسمه‌ی چندشیار PM چیست؟
تسمه‌ی چندشیار (پلی‌وی، Multi V یا Poly-V) تسمه‌ای تخت با شیارهای V شکل در زیر آن است: نرمی تسمه‌ی تخت را با چسبندگی تسمه‌ی V شکل یک‌جا دارد، روی پولی کوچک‌تری کار می‌کند و در سرعت بالا، آرام‌تر از چند تسمه‌ی جدا، توان را منتقل می‌کند. پروفیل PM گام شیار 9.4 میلی‌متر دارد و در ماشین‌آلات سنگین، سنگ‌شکن، آسیاب‌های بزرگ و دستگاه‌های پرتوان به کار می‌رود.
مشخصات فنی پروفیل PM
- گام شیار (s): 9.4 میلی‌متر
- ارتفاع تسمه (h): 14.5 میلی‌متر
- محدوده‌ی طول مؤثر (Le): 2134 تا 16764 میلی‌متر
- حداقل قطر پولی: 180 میلی‌متر
- وزن تقریبی: 0.120 کیلوگرم در هر متر برای هر شیار
- دمای کار: منفی 30 تا 80 درجه سانتی‌گراد
- استاندارد: DIN 7867 و ISO 9982
سری‌های ContiTech با پروفیل PM
- Conti V Multirib (نام قدیمی CONTI-V MULTIRIB): تسمه‌ی شیاردار مطابق DIN 7867 و ISO 9982 با طناب کششی پلی‌استر و شیارهای لاستیک مصنوعی؛ برای نسبت تبدیل زیاد، سرعت بالا، پولی‌های کوچک و هرزگرد پشت تسمه؛ کارکرد بسیار آرام و رسانای الکتریسیته‌ی ساکن مطابق ISO 1813.

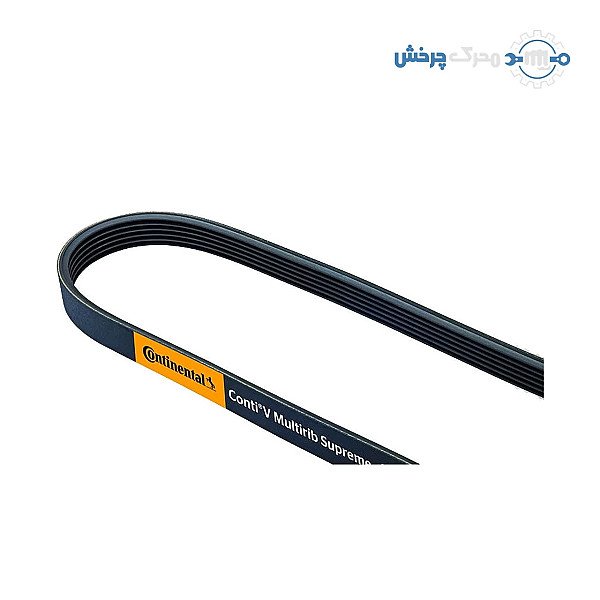

- Conti V Multirib Supreme (نام قدیمی CONTI-V MULTIRIB POWER): طناب کششی آرامید کم‌کشش برای بارهای بسیار زیاد؛ به گفته‌ی سازنده با آن تا یک‌سوم شیار کمتر از تسمه‌ی شیاردار با طناب پلی‌استر لازم است. به سفارش تولید می‌شود.
چطور سفارش بدهیم؟
تسمه‌ی چندشیار با تعداد شیار، پروفیل و طول مؤثر سفارش داده می‌شود: برای نمونه، 10PM3000 یعنی تسمه‌ای با 10 شیار، پروفیل PM و طول مؤثر 3000 میلی‌متر. تعداد شیارها را روی تسمه‌ی قبلی بشمارید یا کد روی پشت آن را بخوانید.
نکته‌های نصب
- تسمه را بی‌اهرم روی پولی بگذارید و مطمئن شوید همه‌ی شیارهای آن در شیارهای پولی نشسته‌اند؛ شیاری که بیرون از پولی بماند زود می‌برد.
- پولی‌ها باید هم‌راستا باشند؛ ناهم‌راستایی در تسمه‌ی چندشیار صدا و سایش لبه‌ها را در پی دارد.
- کشش تسمه را طبق دستور سازنده تنظیم کنید و پولی‌های ساییده را عوض کنید؛ تسمه‌ی نو روی شیار ساییده زود خراب می‌شود.
تعداد شیار و طول مورد نیاز را هنگام تماس بگویید تا موجودی و زمان تأمین را اعلام کنیم.
