تسمه V شکل

SPB 2840

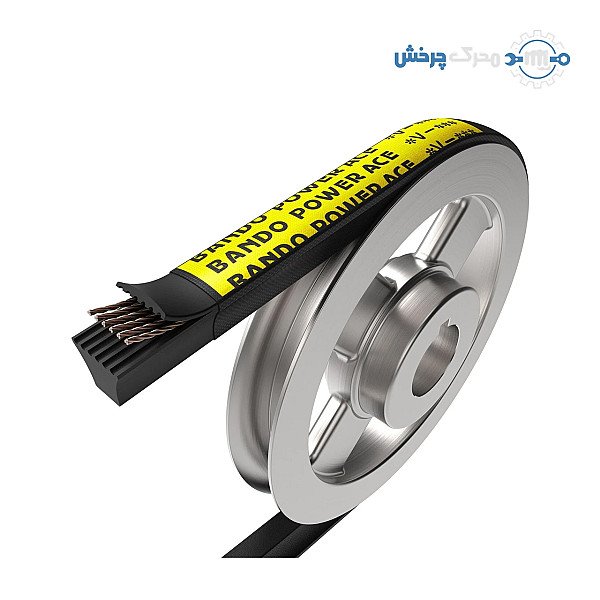

تسمه SPB 2840 باندو

پهنای بالا: b16.3mm
ارتفاع: h13mm
طول: Ld2840mm

همه‌ی مشخصات فنی

موجود در انبار محرک چرخش اصل و با ضمانت ارسال با پست پیشتاز

قیمت روز و سفارش: تماس بگیرید

استعلام قیمت این کد ۰۹۱۲۴۶۴۶۴۷۰ واتس‌اپ

شماره‌های دیگر: ۰۲۱۳۳۹۹۸۱۰۰ ۰۲۱۳۳۹۹۸۱۲۱ شنبه تا پنج‌شنبه، ۹ تا ۱۸

برگه‌ی مشخصات

کد فنی: SPB 2840
نوع: تسمه ذوزنقه‌ای
مقطع تسمه: SPB
سری‌های قابل تأمین: BANDO Narrow SP
ساختار تسمه: روکش‌دار (Wrapped)
طول مؤثر (Ld): 2840 میلی‌متر
پهنای بالای مقطع (b): 16.3 میلی‌متر
ارتفاع مقطع (h): 13 میلی‌متر
زاویه‌ی تسمه: 40 درجه
دمای کار: منفی 30 تا 90 درجه سانتی‌گراد
استاندارد: DIN 7753، ISO 4184

کاتالوگ سازنده

کاتالوگ تسمه BANDO PDF ۱۷۱ صفحه ۵٫۵ مگابایت مشاهده کاتالوگ تسمه BANDO (در زبانه‌ی تازه)

درباره‌ی این کالا

تسمه SPB 2840 باندو (BANDO) یک تسمه‌ی V شکل باریک و روکش‌دار با مقطع SPB است: پهنای بالای 16.3 و ارتفاع 13 میلی‌متر و طول مؤثر (Ld) 2840 میلی‌متر. از برند ژاپنی BANDO مطابق DIN 7753 و ISO 4184، قابل تأمین در سری BANDO Narrow SP.

کد SPB 2840 روی تسمه یعنی چه؟

در تسمه‌های V شکل باریک (Narrow V-belt)، حروف کد مقطع تسمه است و عدد آن طول مؤثر (Ld) به میلی‌متر؛ پس SPB 2840 یعنی تسمه‌ای با مقطع SPB و طول مؤثر 2840 میلی‌متر. همین تسمه را با نوشتن‌های SPB2840 و «SPB 2840 Ld» هم سفارش می‌دهند. مقطع SPB روی پولی‌های استاندارد SPB (DIN 2211 و ISO 4183) کار می‌کند.

مشخصات فنی تسمه SPB 2840

مقطع: SPB؛ پهنای بالا 16.3 و ارتفاع 13 میلی‌متر، زاویه‌ی 40 درجه
طول مؤثر (Ld): 2840 میلی‌متر
ساختار: روکش پارچه‌ای آغشته به لاستیک، طناب کششی پلی‌استر، لاستیک کلروپرن و نخ تقویت عرضی
دمای کار: منفی 30 تا 90 درجه سانتی‌گراد
استاندارد: DIN 7753 بخش ۱ و ISO 4184

سری BANDO در این اندازه

BANDO Narrow SP: تسمه‌ی باریک روکش‌دار مطابق DIN 7753 و ISO 4184، با روکش پارچه‌ی آغشته به لاستیک، طناب کششی پلی‌استر، لاستیک کلروپرن (نئوپرن) و نخ تقویت عرضی که تسمه را در شیار پولی شکل‌دار نگه می‌دارد؛ هم‌طول (Matched)، رسانای بار الکتریکی، تا حدی مقاوم در برابر روغن، بسیار مقاوم در برابر شعله، گرما، اُزون، نور خورشید و آب‌وهوا؛ دمای کار منفی 30 تا 90 درجه‌ی سانتی‌گراد.

کاربرد تسمه‌های باریک SPB

به گفته‌ی BANDO، تسمه‌ی باریک SP در بار یکسان جای بسیار کمتری از تسمه‌ی معمولی می‌گیرد و در همان فضا توان بسیار بیشتری منتقل می‌کند. به همین دلیل در همه‌ی بخش‌های صنعت، به‌ویژه دستگاه‌هایی که جا کم و توان زیاد است، به کار می‌رود: فن و سیستم تهویه، آسیاب، همزن، پمپ، کمپرسور، اره‌ی صنعتی و نوار نقاله‌ها.

نکته‌های انتخاب و نصب

در پولی‌های چندشیاره همه‌ی تسمه‌ها را با هم و از یک سری عوض کنید؛ تسمه‌های SP باندو هم‌طول (Matched) تولید می‌شوند.
پیش از نصب، شیار پولی را از نظر سایش و هم‌راستایی دو پولی را بررسی کنید و کشش تسمه را طبق دستور سازنده تنظیم کنید؛ کشش کم لغزش و داغی، و کشش زیاد فشار بر یاتاقان‌ها و کوتاه شدن عمر تسمه را در پی دارد.
تسمه را بی‌اهرم و با کم کردن فاصله‌ی محورها روی پولی بگذارید.

این اندازه در فهرست اندازه‌های BANDO آمده است؛ برای موجودی و زمان تأمین تماس بگیرید.
